17 CIPPATRICE/SMINUZZATRICE DA 3 POLLICI
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE E ASSICURARSI
CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
S ono disponibili diversi schermi di protezione opzionali, in misure
diverse. (Vedere la Sezione 8 – Opzioni per un elenco completo
degli schermi di protezione opzionale.) Ciascuno schermo
opzionale produce trucioli di dimensioni diverse. Per sostituire lo
schermo di scarico, procedere come segue:
1. Sollevare la porta/protezione di scarico per accedere allo
schermo di scarico.
2. Rimuovere il bullone da 8 mm x 22 mm e il dado flangiato
che fissano lo schermo di scarico al telaio (Figura 5.7). Tirare
lo schermo di scarico in fuori dalla parte inferiore e girare la
parte superiore verso il basso per rimuoverlo.
5.10 SOSTITUZIONE DELLO SCHERMO DI
SCARICO

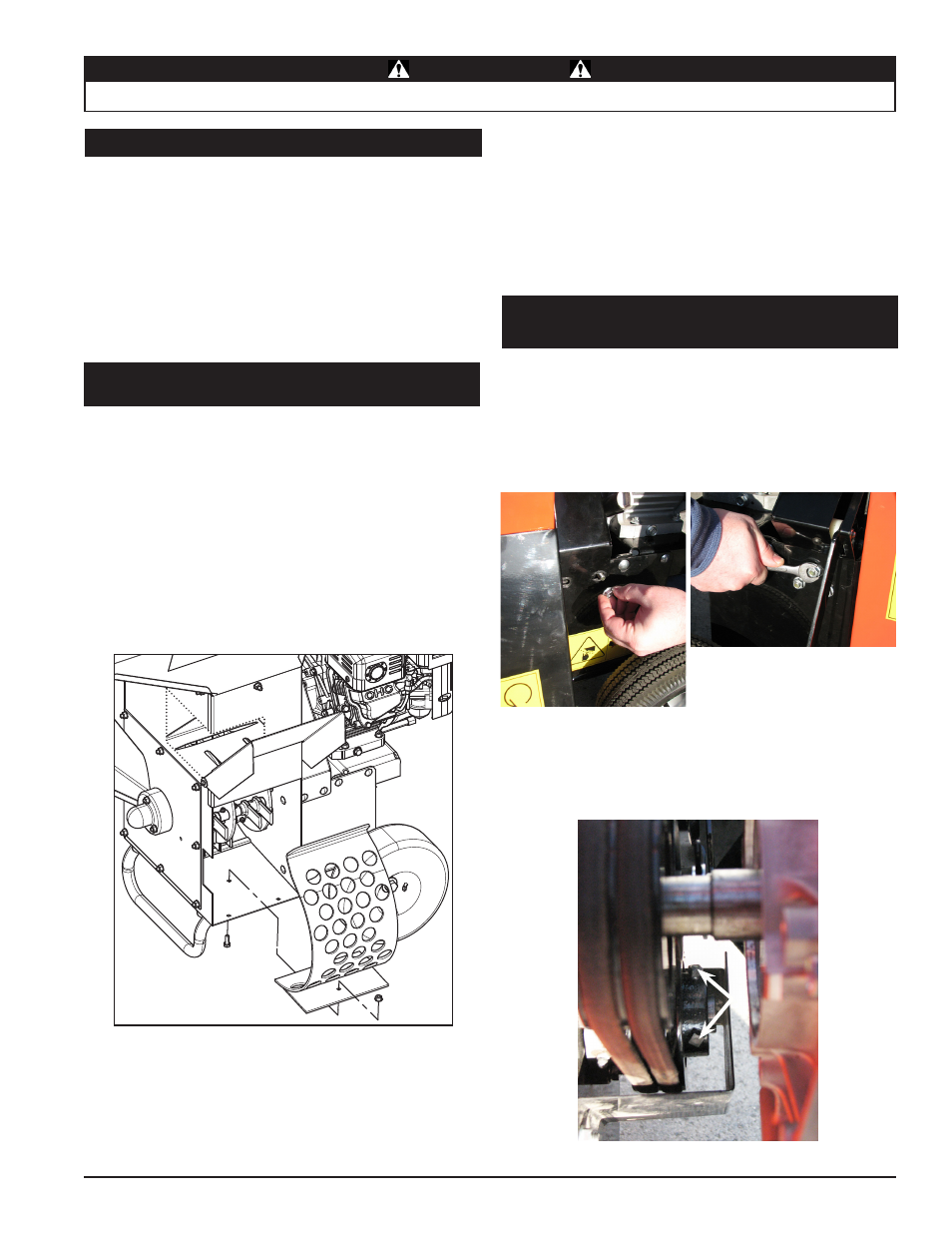

Figura 5.7, Sostituzione dello schermo di scarico
Vedere le figure 5.8 – 5.11.
Lo scorricinghie consente di disinnestare la cippatrice/
sminuzzatrice. Se sorgono problemi con l’innesto e il
disinnesto della macchina, attenersi alle istruzioni che
seguono, che si riferiscono anche alla protezione inferiore
della cinghia.
Figura 5.9, Viti di fermo del cuscinetto sul lato del motore
Figura 5.8, Rimozione dello schermo della cinghia
1. Spegnere la macchina, accertarsi che tutte le parti mobili siano
completamente ferme e collegare il cavo della candela.
2. Rimuovere il bullone da 8 mm x 22 mm e il dado flangiato
che fissano lo schermo di scarico al telaio e rimuovere lo
schermo della sminuzzatrice.
3. Ripulire il rotore e/o il tubo e l’area di scarico della cippatrice.
Girare il rotore manualmente per accertarsi che sia libero di
ruotare.
4. Inserire lo schermo di scarico e fissarlo con l’apposita
viteria.
5.9 PULIZIA DI UN ROTORE INTASATO
5.11 REGOLAZIONI DELLO SCORRICIN-
GHIE
1. Rimuovere lo schermo della cinghia per esporre la
cinghia e le pulegge.
2. Allentare le viti di fermo e allineare, mediante un
3. Ripulire l’area dello schermo.
4. Inserire la parte superiore dello schermo di ricambio nella
scanalatura presente nel telaio della cippatrice e premere la
parte inferiore dello schermo verso l’interno per fare allineare
i fori per i bulloni.
NOTA: accertarsi che la flangia superiore dello schermo di
ricambio sia installata appropriatamente e completamente
nella scanalatura superiore del telaio come illustrato nella
Figura 5.7. La mancata osservanza di questa precauzione
può far sì che i correggiati vadano a contatto dello schermo
di scarico durante il funzionamento.
5. Inserire il bullone dal lato inferiore verso l’alto attraverso
il telaio e lo schermo, inserire il dado flangiato e serrare
bene.
