CIPPATRICE/SMINUZZATRICE DA 13 CM 11
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI ALIMENTAZIONE,
STACCARE IL CAVO DELLA CANDELA DI ACCENSIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
Le lame di cippatura dovrebbero allontanarsi dal blocco di
cippatura, che si trova all'interno del telaio sul bordo inferiore
dell'ingresso del canale della cippatrice, da 1,5 mm a 3 mm
(Figura 5.2). Per regolare il gioco delle lame, procedere
come segue:
1. Rimuovere la protezione inferiore della cinghia, lo
sportello di scarico, il vaglio di scarico e la copertura di
accesso.
2. Allentare i bulloni della boccola che tengono la puleggia
sull’albero del rotore sul lato anteriore.
3. Rimuovere la copertura dell’albero rotore sul lato
posteriore dell’albero rotore.
4. Allentare le viti di fermo sui collari di blocco.
5. Utilizzare un punzone e un martello per spingere i collari
di blocco nella direzione opposta a quella di rotazione
normale, in modo che ruotino e possano essere rimossi.
6. Utilizzando un mazzuolo di gomma, spingere l’estremità
dell’asta del rotore per ottenere un gioco da 1,5 a 3 mm.
Il gioco delle lame può essere osservato attraverso
l'apertura di scarico. Ruotare il rotore e controllare il
gioco su tutte le lame di cippatura.
7. Una volta impostato il gioco, i collari di blocco devono
essere sostituiti per mantenere l’impostazione. Fare
scivolare i collari di blocco sul mozzo sui cuscinetti.
Utilizzando un punzone e un martello, fare ruotare i collari
di blocco in direzione della rotazione dell’albero e fissare
i collari di blocco con un colpo del martello. Serrare le viti
di fermo del collare di blocco.
8. Allentare la boccola che tiene la puleggia della cinghia
sull’albero rotore. Spostare la puleggia sull’albero in modo
che sia allineata direttamente sotto la puleggia simile
sull’albero motore. La puleggia va spostata di un valore
uguale ma opposto a quello di spostamento del rotore.
9. Ricollocare la copertura dell’albero del rotore, lo sportello
di scarico, vaglio di scarico e la protezione della cinghia
inferiore.

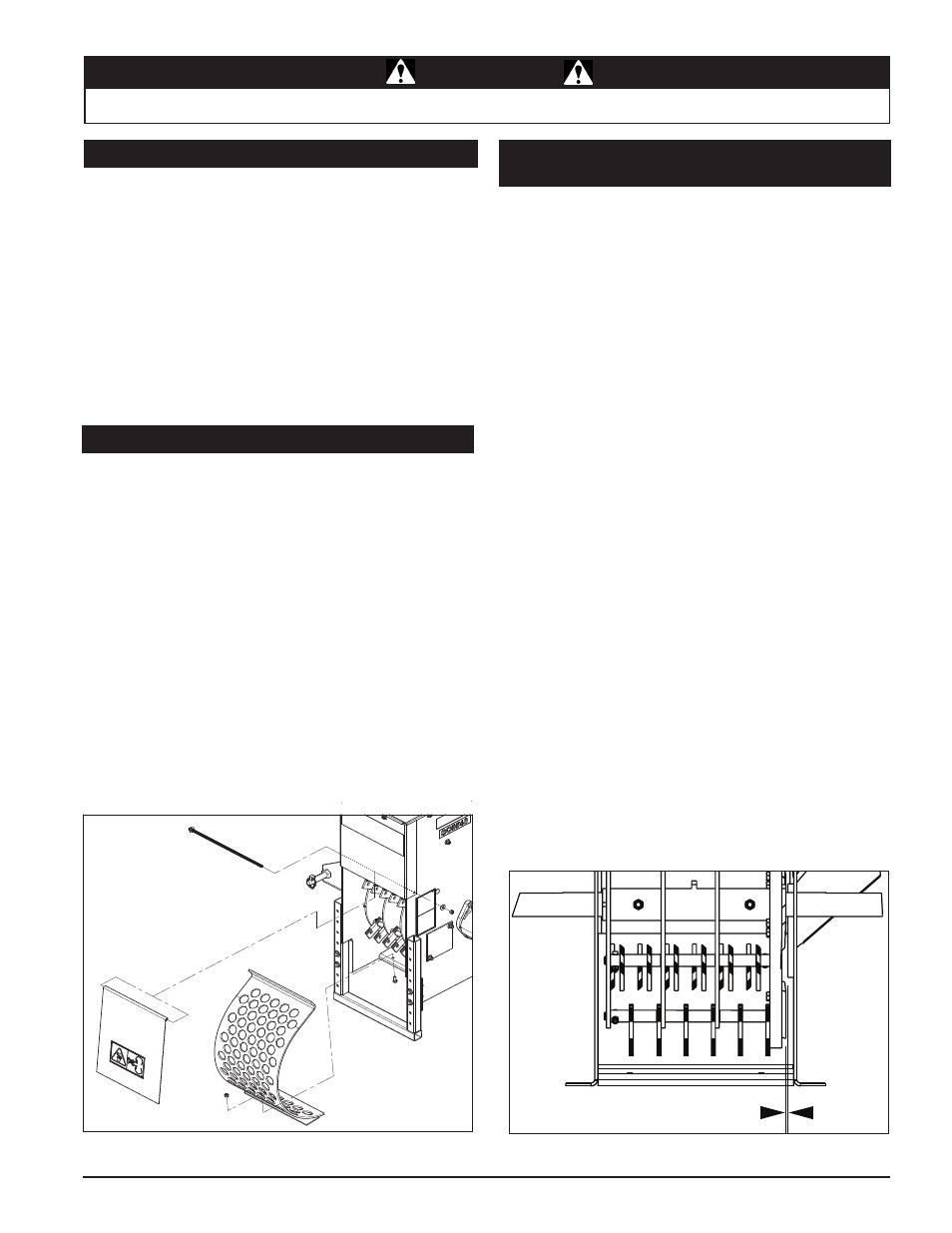

Figura 5.2 Gioco tra lama di cippatura e incudine
PER LA RIMOZIONE:
1. Rimuovere lo sportello di scarico rimuovendo l’asta del
perno che fissa lo sportello di scarico sul corpo della
cippatrice.
2. Rimuovere i due bulloni da 8 mm x 19 mm e i dadi che
fissano vaglio di scarico al telaio. Estrarre il fondo del
vaglio di scarico per ruotare il vaglio fino a staccarlo dal
bordo.
PER L’INSTALLAZIONE:
3. Collocare il bordo superiore del vaglio di ricambio sulla
scanalatura sotto la pendenza superiore del corpo della
cippatrice e ruotare il vaglio in modo tale che i fori dei
bulloni siano allineati ai fori nel corpo della cippatrice.
Reinstallare i bulloni e serrare a 22,7 Nm.
4. Ricollocare lo sportello di scarico.
1. Collocare una lama sul rotore e fissarla con due bulloni
da 8 mm x 2,5 cm. Serrare a 33,3 Nm. Ripetere per le
lame restanti.
2. Reinstallare the vaglio di scarico collocando il bordo
superiore del vaglio nella scanalatura sotto la pendenza
superiore del corpo della cippatrice e ruotando il vaglio
in modo tale che i fori dei bulloni siano allineati ai fori nel
corpo della cippatrice.
3. Fissare con due bulloni e dadi da 8 mm x 19 mm; serrare
a 22,7 Nm.
4. Reinstallare lo sportello di scarico.
5.5 INSTALLAZIONE DELLE LAME 5.7 IMPOSTAZIONE DEL GIOCO DELLE
LAME
5.6 RIMOZIONE DEL VAGLIO DI SCARICO
Intervallo 1,5 mm - 3 mm
Figura 5.1 Rimozione del vaglio di scarico
