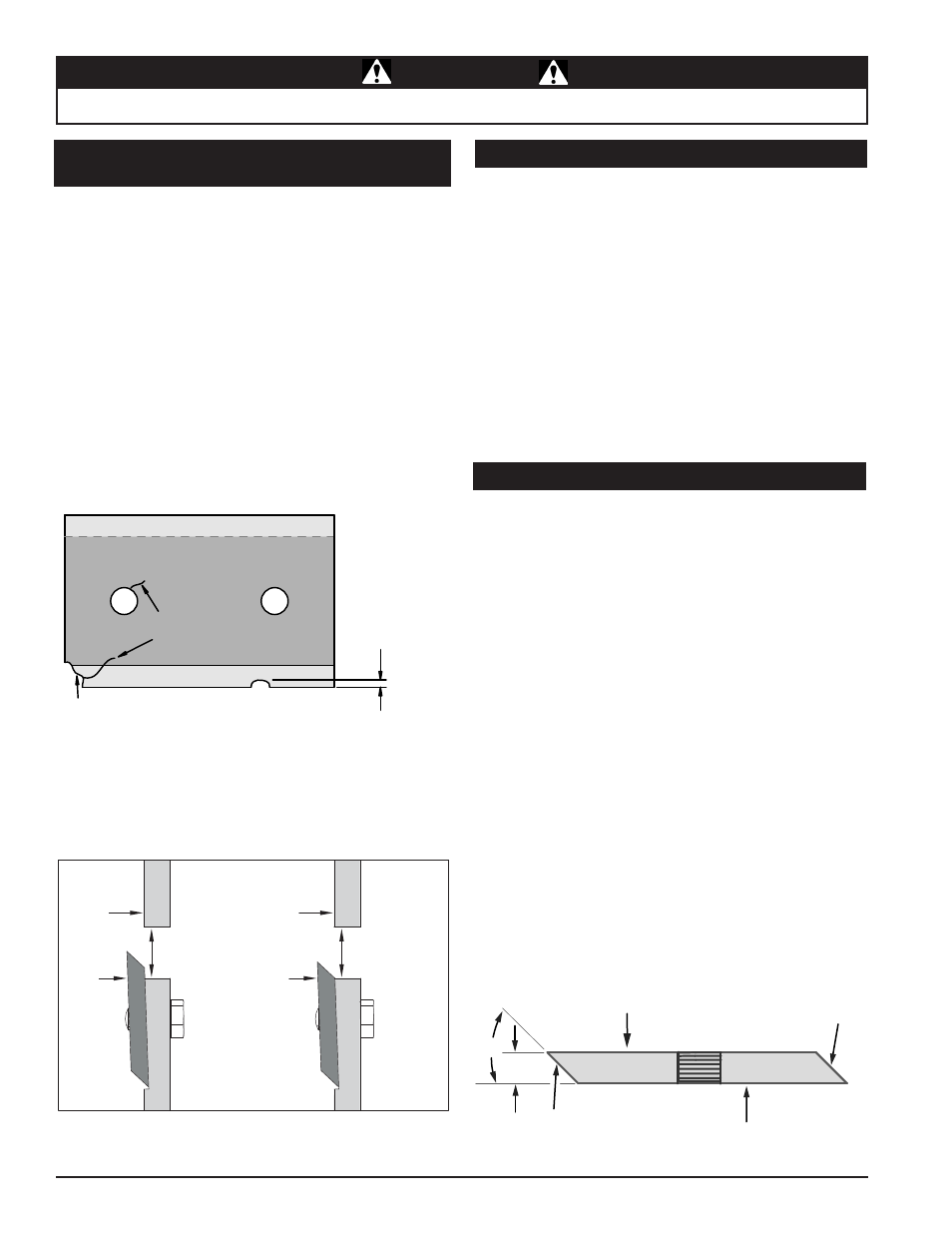

Echo Bear Cat SC5540B - Manuale (Pagina 14)

CIPPATRICE/SMINUZZATRICE DA 13 CM 10
ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI ALIMENTAZIONE,
STACCARE IL CAVO DELLA CANDELA DI ACCENSIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
1. Rimuovere lo sportello di scarico rimuovendo il bullone
di ritenuta che fissa lo sportello di scarico sul corpo della
cippatrice.
2. Rimuovere i due bulloni da 8 mm x 19 mm e i dadi che
fissano il vaglio di scarico al telaio. Estrarre il fondo del
vaglio di scarico per ruotare il vaglio fino a staccarlo dal
bordo.
3. Rimuovere la copertura di accesso sul lato della
macchina.
4. Ruotare il rotore in modo che i bulloni che sostengono la
lama della cippatrice siano accessibili.
5. Rimuovere i due bulloni che fissano la lama al rotore.
Ripetere l'operazione per le lame restanti.
5.3 RIMOZIONE DELLE LAME 5.2 MANUTENZIONE DELLE LAME DI
CIPPATURA
5.4 AFFILATURA DELLE LAME
Le lame di cippatura potrebbero smussarsi, rendendo difficile
la cippatura e aggiungendo un ulteriore sforzo alla macchina.
CONTROLLARE CHE LE LAME SIANO AFFILATE OGNI
5-15 ORE DI LAVORO E AFFILARLE SE NECESSARIO.
Le lame devono essere affilate se:
• La macchina vibra notevolmente quando viene inserito del
materiale nella cippatrice.
• I rami di piccolo diametro non si autoalimentano.
•
I trucioli vengono scaricati in modo non uniforme o presentano
code filiformi, soprattutto quando si cippano rami verdi.
Prima di affilare le lame di cippatura, controllare eventuali
danni permanenti. Sostituire la lama se:
• Ci sono incrinature, angoli rotti o tagli più grandi di 3 mm
(vedere sotto).
• La base del bordo di taglio è consumata o deve essere
riaffilata in modo che non superi più l’incavo della cippatrice
(vedere sotto).
Le lame possono essere affilate su una rettificatrice da banco
o da un professionista.
1. Non affilare né molare mai le superfici di montaggio delle
lame. Ciò provoca l’arrotolamento del bordo e danni alla
lama, con conseguenti prestazioni insoddisfacenti di
cippatura.
2. Rettificare nuovamente il bordo angolato delle lame di
cippatura a 45 gradi (vedere nel seguito). Accertarsi
che sia utilizzato qualche tipo di accessorio per tenere
correttamente la lama all’angolo corretto.
3. Quando si esegue la rettifica prestare attenzione a che la
lama non si surriscaldi e non cambi colore. Ciò rimuove
le proprietà di trattamento al calore.
4. Utilizzare tempi di rettifica brevi e raffreddare con acqua
o qualche tipo di refrigerante liquido.
5. Rimuovere una quantità uguale da ciascuna lama per
mantenere il bilanciamento del rotore.
6. Piccole imperfezioni quali intaccature e sbavature sul
lato piatto della lama non influenzano le prestazioni di
cippatura della macchina.
7. Per lame che siano state affilate ripetutamente, accertarsi
che la superficie affilata si estenda oltre l’apertura
della scanalatura di cippatura. Se non si estende oltre
l’apertura, le lame vanno sostituite.
DISCO DELLA
CIPPATRICE
DISCO DELLA
CIPPATRICE
SCANALATURA DI
CIPPATURA
SCANALATURA DI
CIPPATURA
LAMA
NUOVA
LA LAMA È TROPPO
CORTA, DEVE ESSERE
SOSTITUITA
INTACCATURA
SUPERIORE
A 0,3 cm
INCRINATURA
SUPERIORE
A 0,3 cm
ANGOLO
SPEZZATO
45°
.25
SUPERFICIE AFFILATA
SUPERFICIE AFFILATA
SUPERFICIE DI MONTAGGIO:
NON RETTIFICARE
SUPERFICIE DI MONTAGGIO:
NON RETTIFICARE
