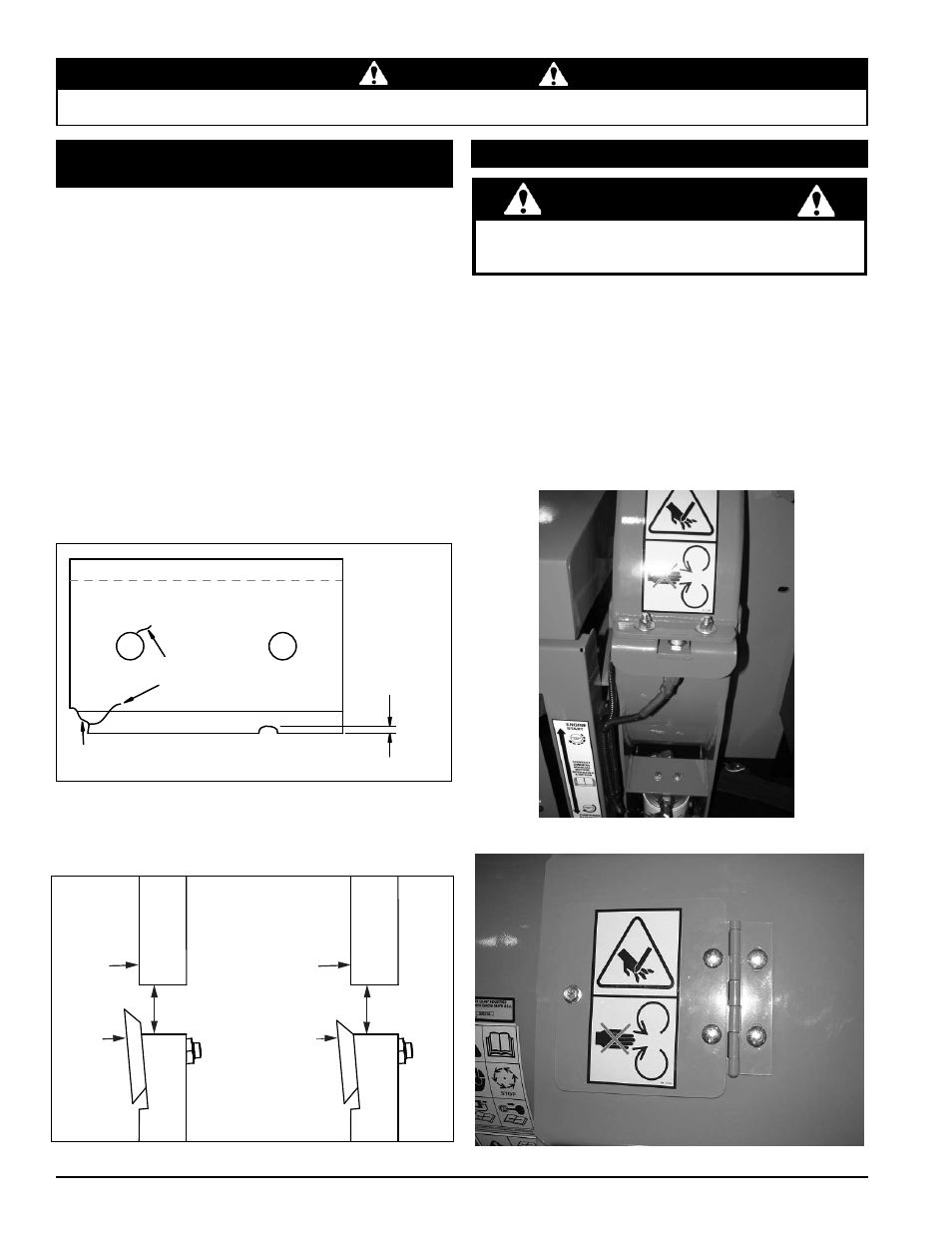

16 CIPPATRICE DA 15 CM
ASSISTENZA E MANUTENZIONE
PRIMA DI ISPEZIONARE LA MACCHINA O EFFETTUARVI LAVORI DI MANUTENZIONE, SPEGNERE L’ALIMENTAZIONE, DISATTIVARE
L’IDRAULICA E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AvverTeNzA
5.2 MANuTeNzIONe DeLLA LAMA DeLLA
CIppATrICe
Copertura dell'accesso nella parte superiore del rullo di avanzamento
Bulloni di tenuta sulla copertura dell'accesso al telaio principale
Le lame della cippatrice potrebbero smussarsi, rendendo
difficile la cippatura e aggiungendo un ulteriore sforzo
alla macchina. CONTrOLLAre CHe Le LAMe sIANO
AffILATe OGNI 5-15 Ore DI LAvOrO e ArrOTArLe
se NeCessArIO.
Le lame devono essere affilate se:
•
La macchina vibra notevolmente quando viene inserito del
materiale nella cippatrice.
• I rami di piccolo diametro non si autoalimentano.
• I trucioli vengono scaricati in modo non uniforme o
presentano code filiformi, soprattutto quando si cippano
rami verdi.
Prima di affilare le lame di cippatura, controllare eventuali
danni permanenti. Sostituire la lama se:
•
Ci sono incrinature, angoli rotti o tagli più grandi di 3
mm (vedere sotto).
INTACCATURA
SUPERIORE
A 3 MM
INCRINATURA
SUPERIORE
A 3 MM
ANGOLO
ROTTO
• La base del bordo di taglio è consumata o deve essere
riaffilata in modo che non superi più l’incavo della cippatrice
(vedere sotto).
LAMA
NUOVA
SCANALATURA
DI CIPPATURA
SCANALATURA
DI CIPPATURA
DISCO
DELLA
CIPPATRICE
DISCO
DELLA
CIPPATRICE
LA LAMA È
TROPPO CORTA,
DEVE ESSERE
SOSTITUITA
SCANALATURA
DI CIPPATURA
AvverTeNzA
Le lame di frantumazione sono taglienti! Prestare
attenzione lavorando sulla macchina per evitare lesioni.
5.3 rIMOzIONe DeLLe LAMe
Rimuovere i due bulloni di ritenuta da 9,5 mm sulla 1.
copertura dell'accesso.
Inclinare la copertura aperta per consentire l'accesso al
2.
rotore. Ruotare il rotore in modo che i bulloni di serraggio
della lama siano accessibili. Per rimuovere la lama
interna, aprire la copertura dell'accesso nella parte
superiore del rullo di avanzamento.
Rimuovere i due dati e le viti a testa cilindrica di tenuta
3.
della lama sul rotore. Le lame hanno due fili ed è
possibile capovolgerle una volta prima di affilarle.
