7 CIPPATRICE DA 15 CM
IT
ALIANO
ASSEMBLAGGIO
2.4 fIssAGGI DeL CANALe sCArICO
Posizionare l’anello di scarico sulla base della flangia di 1.
fissaggio della struttura della cippatrice (vedere sotto).
Utilizzare un paranco per sistemare la bocca di
2.
scarico direttamente sulla flangia di fissaggio.
Sistemare l’anello di scarico sulla flangia di fissaggio.
3.
Sistemare i due fermi di scarico (mezzi cerchi) sotto 4.
la flangia di fissaggio.
Imbullonare il canale di scarico alla sminuzzatrice
5.
con sei (6) bulloni e alette da 9 mm x 3,7 cm del kit
dell’utente. I bulloni devono attraversare il canale di
scarico, l’anello di scarico e il fermo di scarico.
Serrare alla coppia adatta.
6.
Lubrificare il canale di scarico applicando del grasso 7.
alla testina di ingrassaggio “zerk” alla base del
canale di scarico. Ruotare il canale di scarico ed
applicare il grasso fino a quando il canale non ruota
liberamente.
Utilizzare la spina a molla del kit dell’utente per
8.
bloccare il canale in questa posizione.
2.6 COLLeGAMeNTO DeLLA bATTerIA
2.5 rIeMpIMeNTO DeL serbATOIO
AvverTeNzA
I carburanti benzina e diesel sono altamente
infiammabili e i loro vapori sono esplosivi. Per
evitare lesioni personali o danni alle cose:
Conservare il carburante solo in contenitori
omologati, in edifici ventilati e non abitati,
lontani da scintille e fiamme. Si consiglia
un contenitore con una capacità di non oltre 8 litri
con un becco erogatore. Non riempire il contenitore
di carburante mentre il motore è in moto o è rovente,
poiché il carburante erogato potrebbe incendiarsi se
dovesse entrare a contatto con parti roventi o con
le scintille dell’accensione. Non avviare il motore
nei pressi di carburante fuoriuscito. Non utilizzare
mai il carburante come agente detergente. NON
MISCELARE L’OLIO CON IL CARBURANTE.
Utilizzare solo i tipi di carburante raccomandati nel manuale
utente del motore.
Per aggiungere carburante:
Arrestare il motore, attendere che tutte le parti si 1.
fermino e staccare il cavo dell’accensione. Rimuovere
la chiave dall’interruttore. Lasciar raffreddare il motore
e la marmitta per almeno tre minuti.
Pulire la zona intorno al tappo del serbatoio e rimuovere
2.
il tappo.
Utilizzando un imbuto pulito, riempire il serbatoio del
3.
carburante fino a 2,5 cm sotto il fondo del collo di
riempimento per lasciare spazio all’espansione del
carburante. Assicurare il tappo del serbatoio e pulire
eventuali residui di benzina fuoriuscita.
Per evitare scintille e una possibile esplosione dovuta a
corto circuito, non toccare il morsetto positivo (+) della
batteria e qualsiasi altra parte metallica circostante
con strumenti, gioielli o altri oggetti in metallo. Quando
si installano i cavi della batteria, connettere il cavo
positivo (+) per primo e il cavo negativo (-) per ultimo.
AvverTeNzA

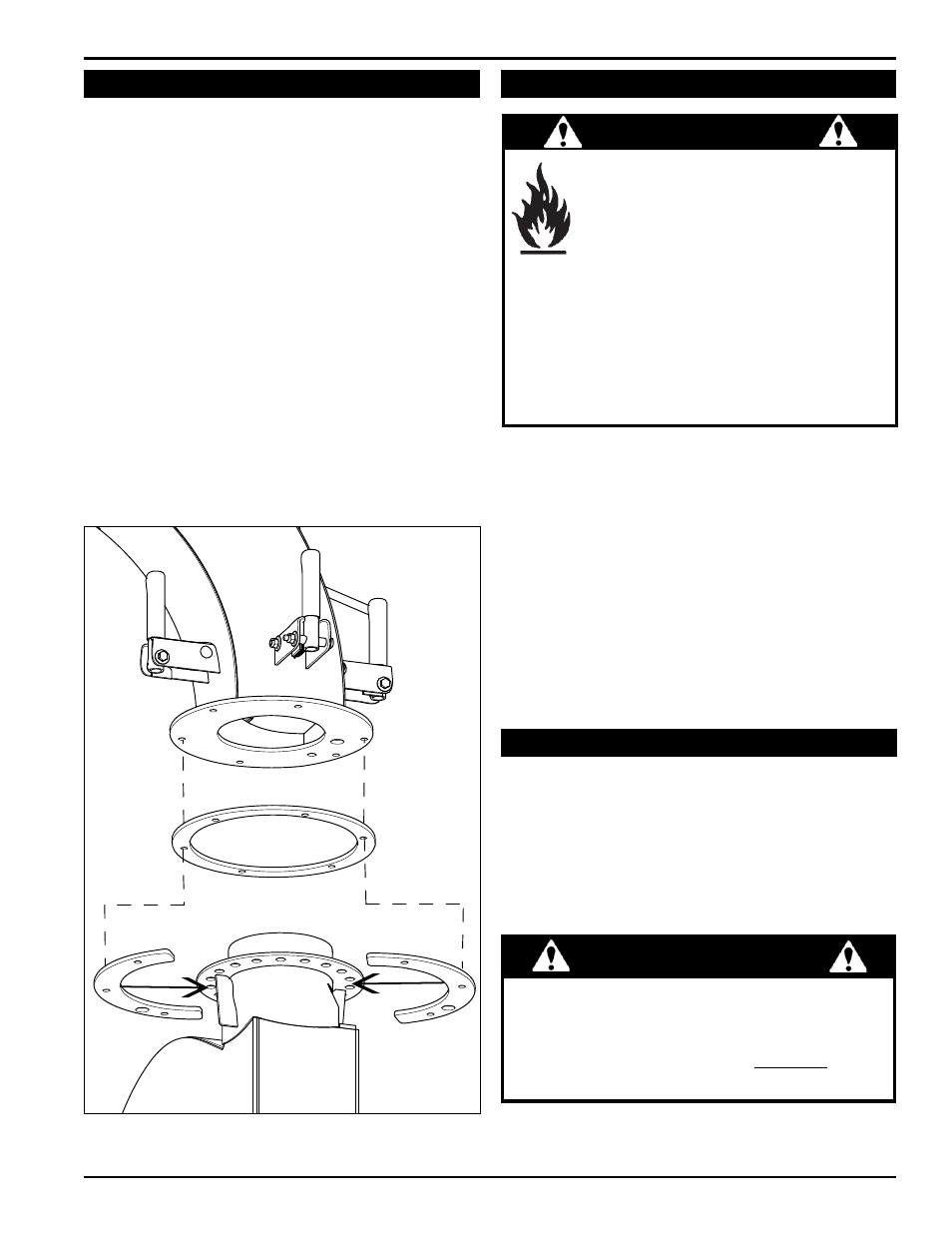

Montare il canale di scarico sulla sminuzzatrice utilizzando l’anello
di scarico e due fermi di scarico.
È necessario acquistare una batteria. Scegliere una
batteria che soddisfi o superi le seguenti specifiche:
tensione nominale: 12 VoLt
CCA a zero gradi: 240
CA a 32 gradi: 335
dimensione: 7-3/32"X7-11/16"X5-1/8"
Capacità nominale: 33.0 AH
