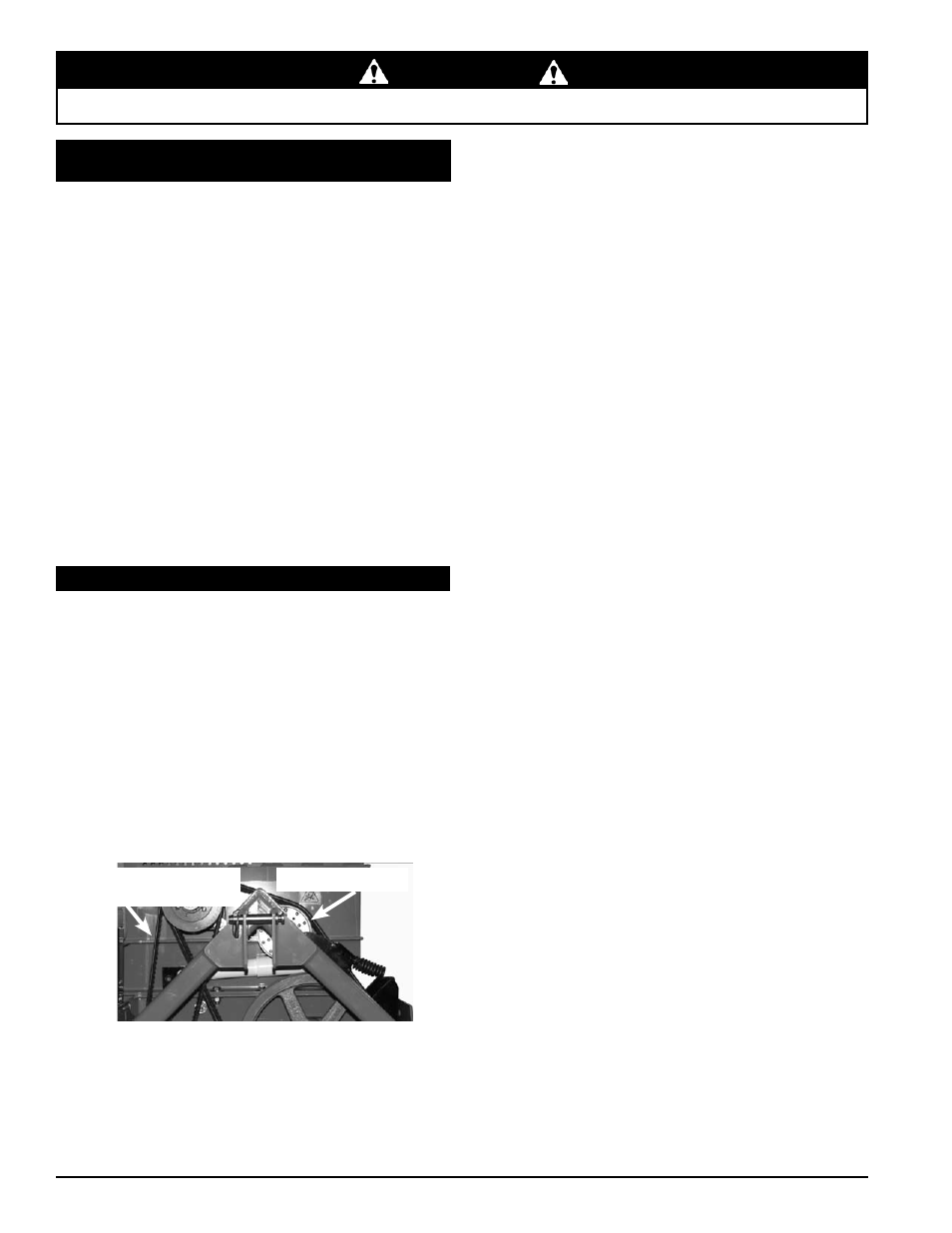

CIPPATRICI PTO 18
ASSISTENZA E MANUTENZIONE
PRIMa DI ISPEZIONaRE La MaCCHINa O EFFETTUaRVI LaVORI DI MaNUTENZIONE, SPEGNERE L’aLIMENTaZIONE, DISaTTIVaRE
L’IDRaULICa E aSSICURaRSI CHE TUTTE LE PaRTI MOBILI SIaNO COMPLETaMENTE FERME.
AvverTeNzA
5.10 sOsTITuzIONe deI CusCINeTTI
1. Rimuovere i due bulloni di ritenuta da 9 mm della copertura
dell'accesso al gruppo del telaio principale. Inclinare la
copertura per consentire l'accesso al rotore.
2. Rimuovere la protezione grande della cinghia (tre bulloni da
5/16 pollici).
3. allentare i bulloni sulla pompa idraulica e rimuovere la
cinghia. Usando i bulloni di tenuta della boccola, rimuovere
la boccola e la puleggia dall'albero del rotore.
4. Rimuovere puleggia folle e cinghie. Usando i bulloni di tenuta
della boccola, rimuovere la boccola e la puleggia dall'albero
del rotore.
5. Rimuovere i quattro bulloni da 13 mm su ogni cuscinetto del
rotore e il punzone utilizzato per bloccare il rotore.
5.9 reGOLAzIONe/sOsTITuzIONe
deLLA CINGHIA dI TrAsMIssIONe
Disinnestare la PTO e spegnere il motore del trattore. 1.
Rimuovere l'albero della PTO dal trattore, scollegare la 2.
macchina dall'attacco a 3 punti.
Rimuovendo i due dadi da 8 mm, scollegare lo schermo
3.
rotondo collegato alla protezione della cinghia che copre
l'albero della PTO.
Rimuovere la protezione di copertura delle pulegge e
4.
delle cinghie.
Rimuovere la puleggia folle caricata a molla delle cinghie
5.
e la cinghia.
Installare la nuova cinghia e seguire in ordine inverso le
6.
istruzioni riportate sopra per completare la sostituzione
della cinghia.
Controllare lo stato della cinghia di trasmissione ogni anno
o ogni 25 ore di funzionamento, a seconda del limite che si
raggiunge prima. Se la cinghia è incrinata, usurata, sfilacciata
o allentata, sostituirla. Sostituire la cinghia esclusivamente con
una cinghia originale di tipo a fascia multistrato. Non usare
cinghie a singolo strato.
Per sostituire la cinghia:
CINGHIa DELLa
pompA idrAulicA
puleggiA Folle
6. Utilizzando un argano di sollevamento o un dispositivo di
sollevamento, estrarre completamente il gruppo rotore dal
telaio. Il gruppo rotore completo pesa 125 kg.
7. Una volta estratto il gruppo rotore dal telaio, rimuovere il
bullone da 9 mm e il collare dalla parte anteriore. Rimuovere
entrambi i cuscinetti e collocare quelli nuovi sull'albero del
rotore. Riposizionare il collare.
8. Utilizzare l'argano di sollevamento o il dispositivo di
sollevamento per riposizionare il gruppo rotore completo nel
telaio della cippatrice.
9. Far scorrere indietro il rotore finché il collare
anteriore non è serrato contro il cuscinetto anteriore.
Bloccare il cuscinetto anteriore e installare i quattro
bulloni da 1/2 pollice su ogni cuscinetto per serrarli
al telaio. Serrare i bulloni a 10,2 m-kg. Controllare
e regolare l'incudine della cippatrice se necessario.
Bloccare il cuscinetto posteriore.
10. Far scorrere il collare sull'albero contro il cuscinetto
posteriore. Far scorrere la boccola sopra l'albero con la
flangia contro il collare e serrarla sull'albero. Collegare la
puleggia grande alla boccola. Riposizionare le cinghie di
trasmissione sulle pulegge e installare la puleggia folle.
Controllare l'allineamento delle pulegge con il bordo dritto e
regolare se necessario.
11. Chiudere la copertura e riposizionare i bulloni.
12. Riposizionare pompa idraulica e puleggia. Riposizionare la
cinghia della pompa idraulica. Regolare di nuovo la tensione
della cinghia della pompa idraulica facendo scorrere la pompa
idraulica nelle scanalature di montaggio. Serrare i bulloni.
13. Riposizionare la protezione della cinghia e ripristinare il
funzionamento.
14. avviare il motore del trattore e innestare la frizione della
trasmissione della PTO (vedere manuale utente del trattore).
aumentare la velocità del motore ai giri/min. nominali della
PTO. Posizionare. Verificare l'unità, regolare di nuovo le
pulegge e la tensione della cinghia se necessario.
