CIPPATRICI PTO 15
IT
ALIANO
ASSISTENZA E MANUTENZIONE
PRIMa DI ISPEZIONaRE La MaCCHINa O EFFETTUaRVI LaVORI DI MaNUTENZIONE, SPEGNERE L’aLIMENTaZIONE, DISaTTIVaRE
L’IDRaULICa E aSSICURaRSI CHE TUTTE LE PaRTI MOBILI SIaNO COMPLETaMENTE FERME.
AvverTeNzA
5.5 reGOLAzIONe deLL'INCudINe
deLLA CIppATrICe
Rimuovere i due bulloni da 9 mm sulla copertura 1.
dell'accesso al rotore.
Sollevare la copertura dell'accesso al rotore ed esporre
2.
il rotore.
Misurare il gioco tra la lama di frantumazione e
3.
l'incudine dall'interno dell'alloggiamento.
allentare i tre bulloni da 13 mm di tenuta dell'incudine
4.
della cippatrice sul telaio. I bulloni sono accessibili
da sotto il rullo di avanzamento (vedere l'illustrazione
sotto).
Le lame della cippatrice devono rimanere a una distanza
di 1,5 - 3 mm dall’incudine. Controllare il gioco ogni 8 ore
di funzionamento e regolare se necessario. L’incudine di
cippatura è reversibile. Tutti e quattro i lati dell’incudine
possono essere utilizzati per la cippatura.
Per regolare l’incudine:
Quando si esegue la rettifica prestare attenzione a 3.
che la lama non si surriscaldi e non cambi colore. Ciò
rimuove le proprietà di trattamento al calore.
Utilizzare tempi di rettifica brevi e raffreddare con
4.
acqua o qualche tipo di refrigerante liquido.
Rimuovere una quantità uguale da ciascuna lama per
5.
mantenere il bilanciamento del rotore.
Piccole imperfezioni quali intaccature e sbavature sul
6.
lato piatto della lama non influenzano le prestazioni di
cippatura della macchina.
Per lame che siano state affilate ripetutamente,
7.
accertarsi che la superficie affilata si estenda oltre
l’apertura della scanalatura di cippatura. Se non si
estende oltre l’apertura, le lame vanno sostituite.

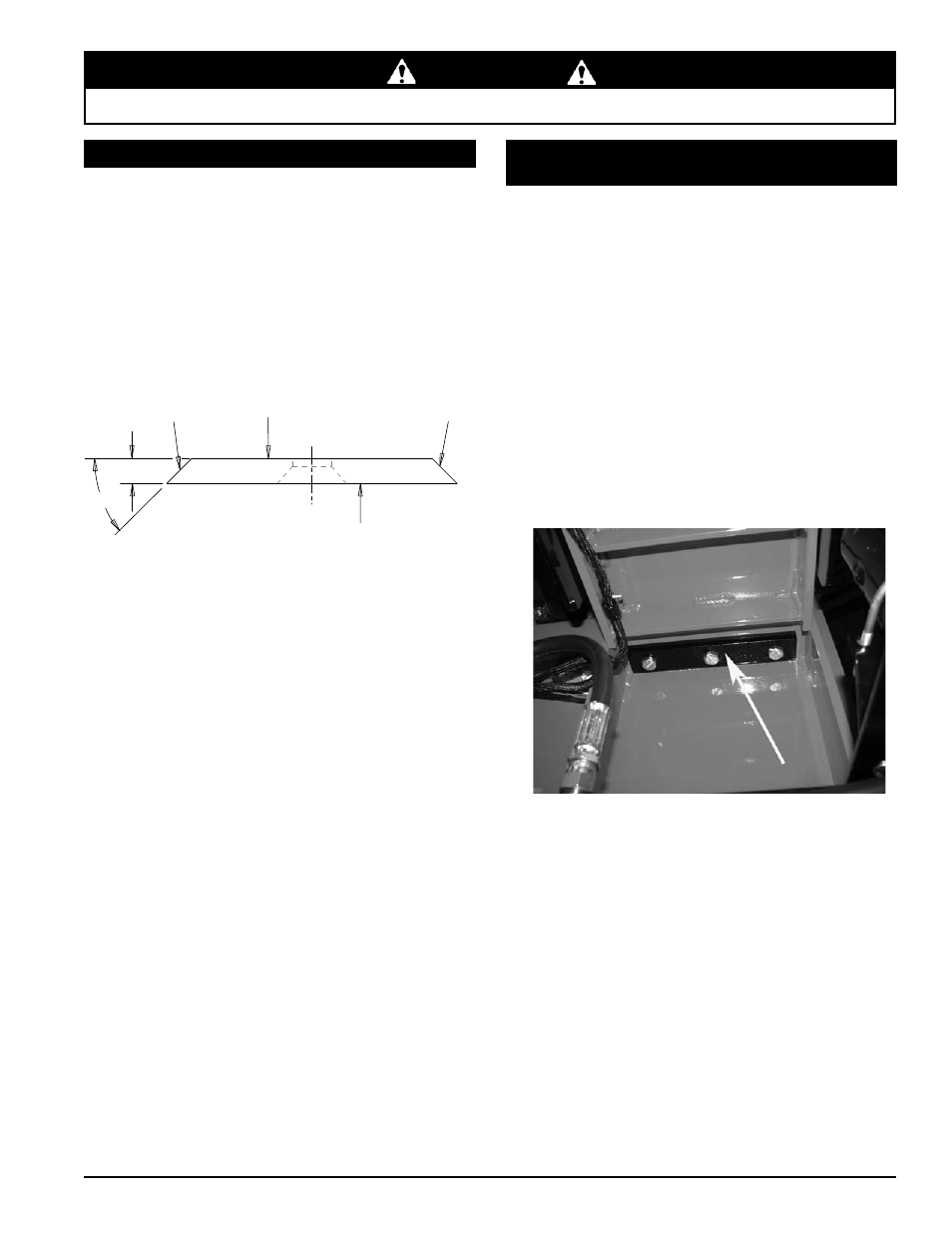

La freccia indica l'incudine della cippatrice
Le lame possono essere affilate su una rettificatrice da
banco o da un professionista.
Non affilare né molare mai le superfici di montaggio 1.
delle lame. Ciò provoca l’arrotolamento del bordo
e danni alla lama, con conseguenti prestazioni
insoddisfacenti di cippatura.
Rettificare nuovamente il bordo angolato delle lame
2.
di cippatura a 45 gradi (Figura 5.2). accertarsi che
sia utilizzato qualche tipo di accessorio per tenere
correttamente la lama all’angolo corretto.
5.4 COMe AFFILAre Le LAMe
Superficie
affilata
Superficie di montaggio:
Non levigare
Superficie di montaggio:
Non levigare
Superficie
affilata
.38
45˚
Regolare l'interno o l'esterno dell'incudine con il 5.
gioco corretto.
Controllare di quanto tutte le lame sfiorano
l'incudine.
Serrare i bulloni sull'incudine a 101,69 Nm e chiudere
6.
la copertura dell'accesso al rotore.
Se il bordo dell'incudine della cippatrice risulta danneggiato
o usurato in modo non uniforme, rimuovere i tre bulloni
di tenuta dell'incudine e usare uno degli altri tre bordi.
Regolare alla corretta misura.
