CIPPATRICI PTO 9
IT
ALIANO
ASSEMBLAGGIO
2.6.1 CONTrOLLO deLLA LuNGHezzA deLLA LINeA dI TrAsMIssIONe deLLA pTO
Collegare la cippatrice al trattore mediante un attacco a tre punti. 1.
Verificare che la linea di trasmissione della PTO fornita con la macchina sia della lunghezza appropriata per il trattore. 2.
Regolare l’altezza della cippatrice verso l’alto e verso il basso e misurare la distanza più breve e più lunga tra l’albero
del rotore della cippatrice e la PTO del trattore.
La linea di trasmissione della PTO ha un’estensione massima di 76,0 cm (26,93”) con una sovrapposizione di 17,4
3.
cm (6,85”). La linea di trasmissione si adatta alla maggior parte dei modelli. Tuttavia, se la lunghezza del vostro
modello e’ maggiore di 76,0 cm (26,93”) sara’ necessario acquistare una linea di trasmissione PTO più lunga.
La linea di trasmissione della PTO ha una compressione minima di 51,0 cm (20,08”). Se la distanza più breve è
4.
inferiore a questo valore, tagliarla per adattarla come indicato nella sezione 2.6.2.
2.6.2 rIduzIONe deLLA LINeA dI TrAsMIssIONe deLLA pTO
Dividere la linea di trasmissione in due pezzi. 1.
Collegare un’estremità alla PTO del trattore
e l’altra all’albero del rotore della cippatrice.
Allineare le due metà in posizione parallela
l’una a l’altra.

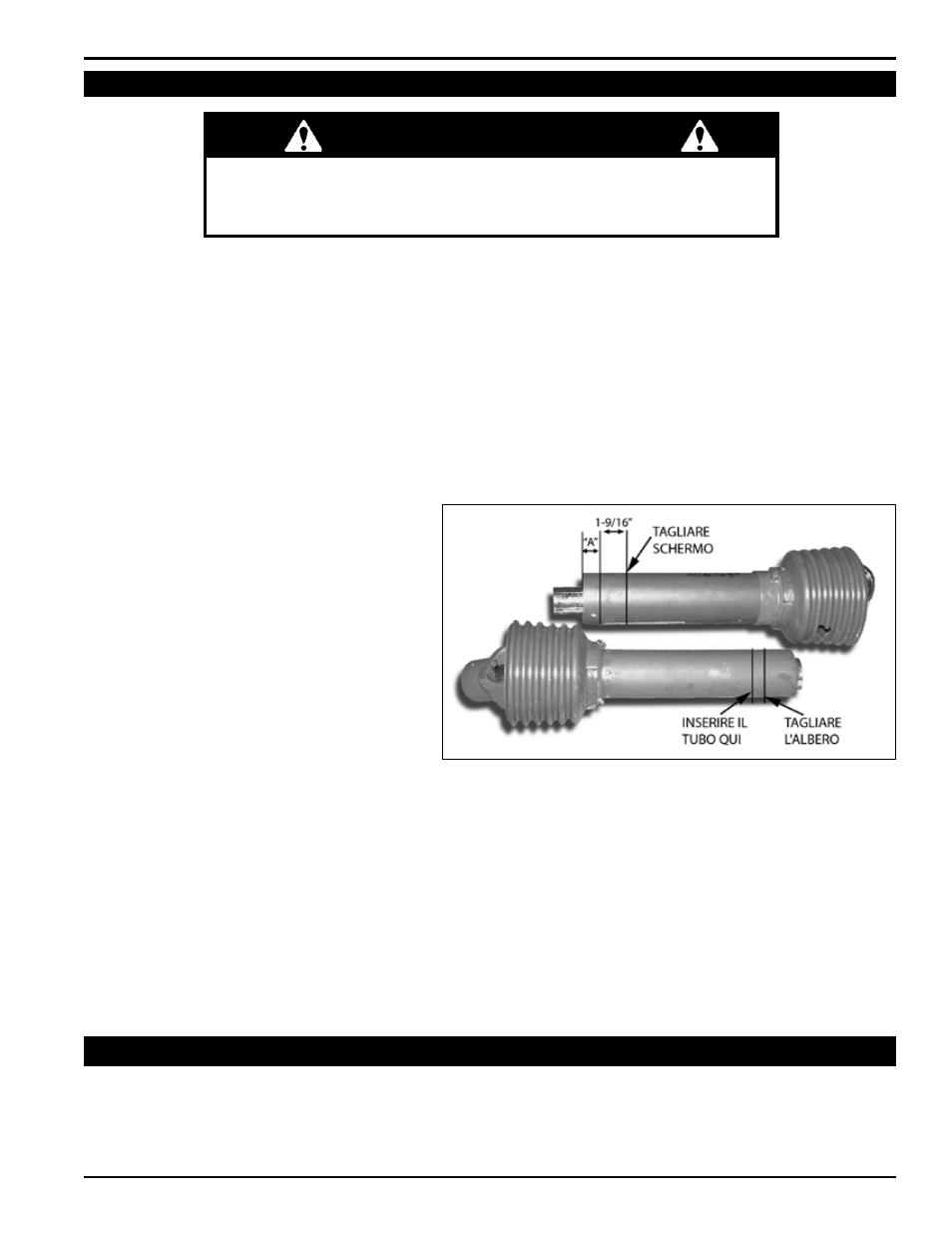

Misurare la distanza dall’estremità di un tubo
2.
della linea di trasmissione al fondo dello
schermo all’estremità dell’altra dell’altra metà
della linea di trasmissione (dimensiona A
nell’immagine). Misurare e contrassegnare il
tubo della linea di trasmissione verso l’interno
di 1-9/16” dalla dimensione A.
Tagliare il tubo dello schermo nella posizione
3.
contrassegnata.
Utilizzando il pezzo tagliato del tubo dello
4.
schermo come misura, posizionare il pezzo tagliato contro l’estremità dell’albero. Contrassegnare e tagliare
l’albero.
Utilizzando il pezzo tagliato del tubo dello schermo come misura, contrassegnare e tagliare il tubo sull’altra metà
5.
della linea di trasmissione e poi tagliare l’albero.
Limare entrambe le estremità dell’albero e riposizionare contemporaneamente le due metà.
6.
2.6.3 COLLeGAMeNTO deLLA LINeA dI TrAsMIssIONe deLLA pTO
Una volta verificata la corretta lunghezza della linea di trasmissione del trattore, collegarla all’albero del rotore della 1.
cippatrice utilizzando il perno e le due viti di arresto presenti nel kit dell’utente.
Collegare l’estremità opposta dell’albero della PTO al trattore.
2.
2.6 COLLeGAMeNTO deLL'ALberO pTO
IMpOrTANTe
il trattore deve essere dotato di un albero della pTO standard da 540 giri/min.
Se il trattore è dotato di una frizione della PTO elettrica, consultare il proprio
rivenditore per informazioni sulle corrette procedure di funzionamento.
2.7 COLLeGAre FILI deLLA sCATOLA dI CONTrOLLO AL TrATTOre
Esistono due fili elettrici (rosso e bianco) che sono forniti avvolti attorno al connettore della PTO a tre punti.
Collegare il filo rosso ad una sorgente di alimentazione a 12 Volt, ad esempio l’alternatore o la batteria. •
Collegare a terra il filo bianco (collegarlo al polo negativo sulla batteria o ad un altro punto). •
