Echo Bear Cat CHF9540H 2010 - Manuale (Pagina 10)

CIPPATRICI PTO 6
Sezione

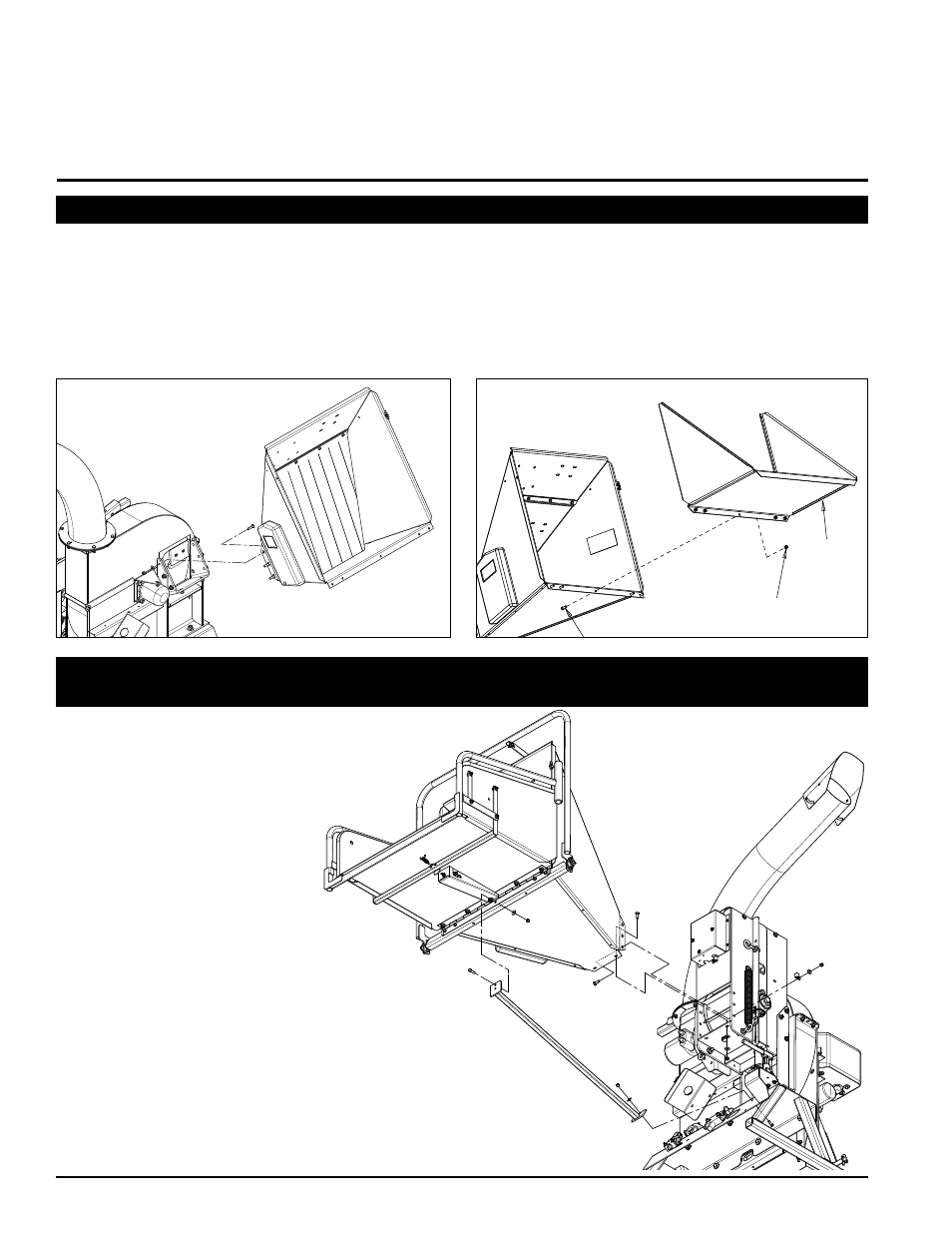

2.1 FIssAGGIO deL CANALe – MOdeLLI ALIMeNTATI A GrAvITà
AsseMbLAGGIO
2
2.2 FIssAGGIO deL CANALe – MOdeLLI Ad ALIMeNTAzIONe IdrAuLICA CON bArrA
dI sICurezzA
DADO DA 9 mm
BULLONE DA 9 mm X 2,5 cm
VASSOIO DI
ESTENSIONE
DEL CANALE
Estrarre la cippatrice dalla gabbia di imballaggio. Collocarla su una superficie orizzontale prima di montarla. Vedere 1.
la tabella della coppia di serraggio dei bulloni, nella Sezione 7, per le coppie consigliate di serraggio dei bulloni e
delle viti.
Fissare il canale al telaio mediante l’apposita staffa usando otto viti da 3/8 x 1-1/2” pollici e dadi. Usare tre bulloni
2.
su ciascun lato e due sulla parte inferiore.
Per i modelli dotati di vassoio di prolunga: Fissare il vassoio di prolunga al canale con cinque viti da 3/8 x 1 pollice
3.
e dadi.
Estrarre la cippatrice dalla gabbia di 1.
imballaggio. Collocarla su una superficie
orizzontale prima di montarla. Vedere la
tabella della coppia di serraggio dei bulloni,
nella Sezione 7, per le coppie consigliate di
serraggio dei bulloni e delle viti.
Fissare il supporto del canale
2.
al lato anteriore della base
della cippatrice con una vite
esagonale da 3/8 x 1 pollice,
rondella e dado.
Fissare il canale al rullo di avanzamento con
3.
otto viti da 3/8 x 1-1/2” pollici e dadi. Inserire
le viti dalla parte interna del canale.
Fissare il supporto del canale a quest’ultimo 4.
attraverso il foro centrale sulla cerniera del vassoio
di prolunga mediante i bulloni già presenti.
Collegare i tre cavi uscenti dal canale ai connettori situati sotto il rullo 5.
di avanzamento, facendo corrispondere i colori delle fascette.
Collegare il cavo della barra di sicurezza alla spina dello stesso colore 6.
sul telaio della cippatrice.
