1. Descrizione del funzionamento hardware
M1410
Generalità

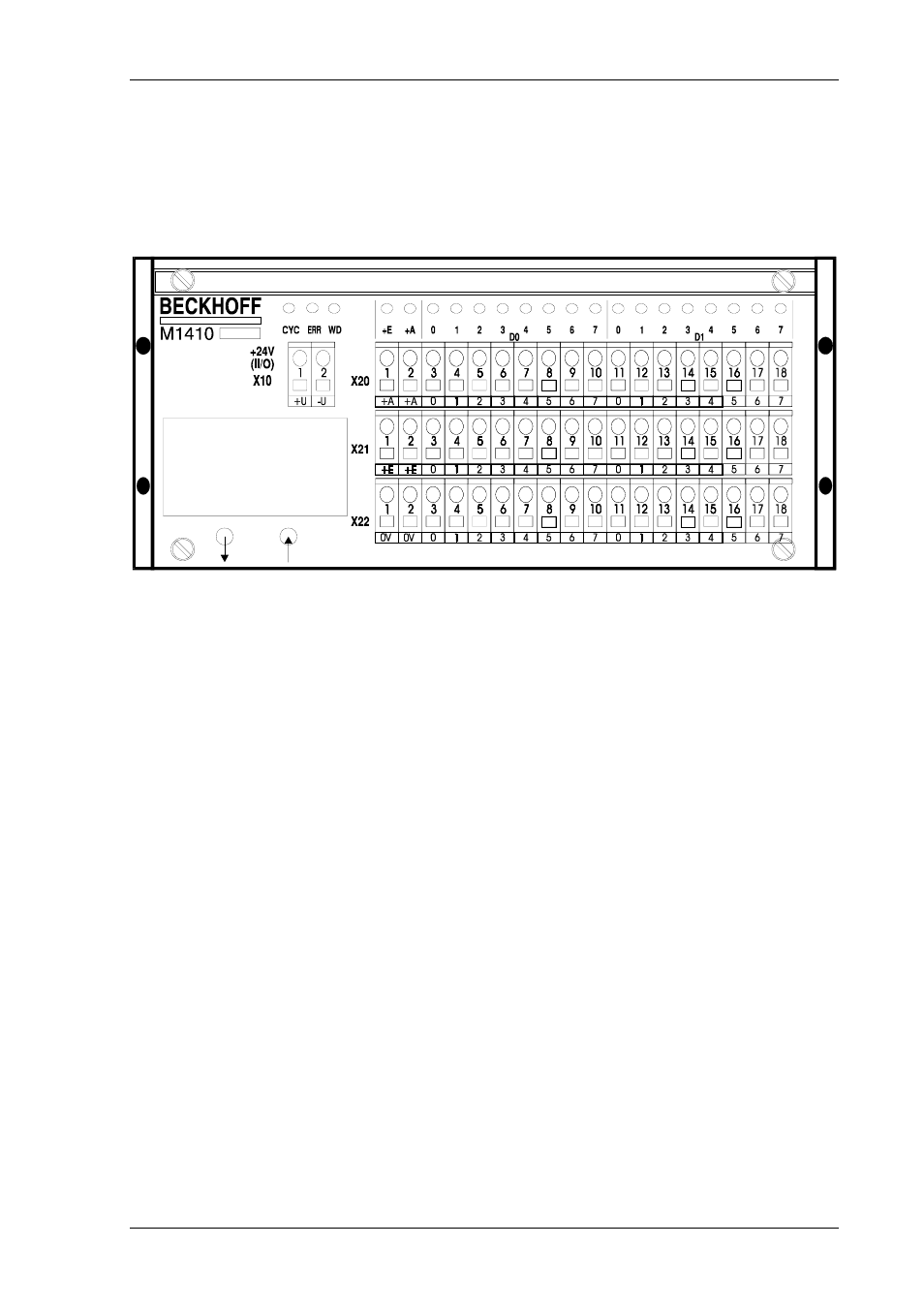

Il modulo parallelo M1410 è un modulo di ingresso / uscita per il funzionamento nel sistema
Lightbus II/O con 16 ingressi / uscite standard a 24 V suddivisi in 2 port a 8 bit l’uno. I due
port D0 e D1 corrispondono ai byte di dati nel protocollo di trasmissione Lightbus II/O e sono
configurabili come ingresso oppure uscita a seconda dell’applicazione.
Ogni ingresso / uscita è dotato di un LED, che segnala lo stato momentaneo del segnale. Sono
inoltre montati tre LED diagnostici per l’anello Lightbus II/O.
LD1
IL LED verde 'CYCLE' viene acceso mediante il bit di start di ogni telegramma e
spento di nuovo mediante il bit di stop di ogni telegramma.
LD2
Il LED rosso 'ERROR' viene acceso dopo il riconoscimento di un telegramma
errato (checksum, frame) e spento di nuovo dopo il passaggio di tre telegrammi
giusti consecutivi (checksum, frame).
LD3
Il LED verde 'Watchdog' viene acceso da un telegramma di scrittura valido con
indirizzo coincidente. Se nei 100 ms seguenti non viene riconosciuto nessun
ulteriore telegramma con le proprietà specificate sopra, un componente
indipendente sul modulo disinserisce tutte le uscite.
Per motivi di sicurezza in caso di errore tutte le uscite vengono disinserite.
