4.3.
Connettori di uscita per gli altoparlanti - OUT A/B
ATTENZIONE!
Rischio di possibile scossa elettrica.
Sui contatti di uscita dell'amplificatore possono essere presenti
tensioni pericolose.
- Utilizzare per gli altoparlanti solo cavi isolati con connettori
correttamente montati.
- Non collegare mai un contatto di uscita dell'amplificatore a
un altro contatto del connettore di ingresso o di uscita o alla
protezione di terra (massa).
AMP A
OUT A
INPUT A
AMP B
OUT B
INPUT B

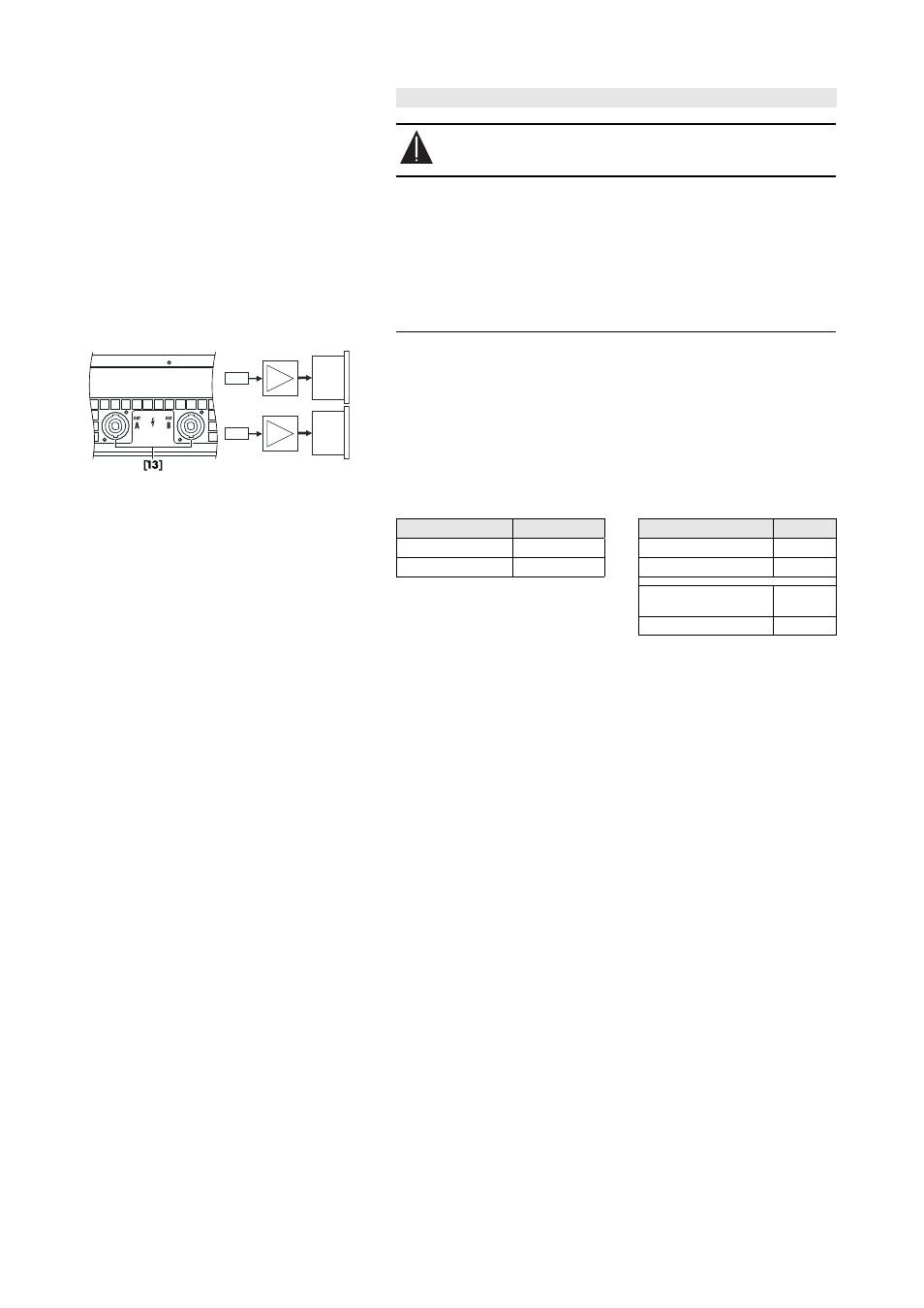

Fig. 6: Connettori di uscita NL4 per gli
altoparlanti e assegnazione dei canali
L'amplificatore D6 viene fornito con connettori di uscita NL4 [13]. I
contatti 1+/2+ e 1
—
/2— sono collegati in parallelo e trasportano il
segnale.
Le corrispondenze tra i contatti dei connettori di uscita dell'amplificatore
e il tipo di sistema di altoparlanti sono riportate nella tabella seguente.
Uscita D6
NL4
Tipo di altoparlante
NL4
+
1 + / 2 +
TOP +
1 +
—
1 — / 2 —
TOP —
1 —
Tabella 2: Intestazione dei
connettori D6
SUB +
2 +
SUB —
2 —
Tabella 3: Intestazione dei
connettori altoparlante
