3.2. Indicatori
3.2.1. Display a cristalli liquidi

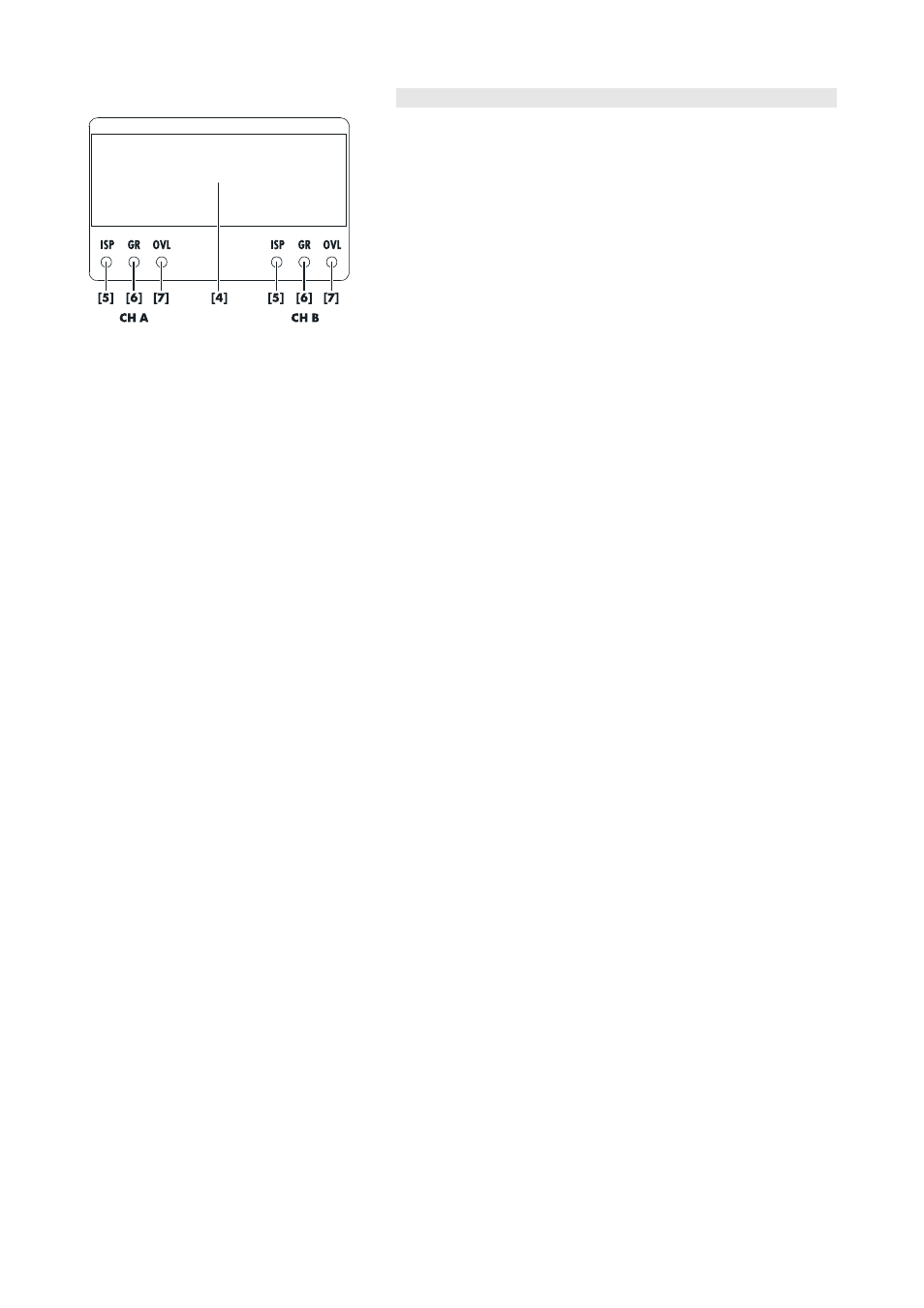

Il display LCD [4] serve come interfaccia per l'utente e visualizza tutte le
impostazioni di configurazione e le informazioni di stato.
Il display è illuminato e può essere impostato su "on/off/timeout 10 s".
Una descrizione dettagliata della struttura e dell'accesso ai menu è
riportata nel Manuale software D6, anch'esso fornito con l'amplificatore
D6.
3.2.2. LED ISP
L'indicazione ISP [5] (Input Signal Present, cioè 'presenza segnale di
ingresso') non è influenzata dall'impostazione del comando del volume
e dalla funzione MUTE, ma non è funzionante nella modalità STANDBY.
Il LED ISP si illumina di verde:
- quando il segnale di ingresso analogico fornito agli ingressi
analogici dell'amplificatore D6 supera il livello di -30 dBu.
- quando l'ingresso digitale dell'amplificatore D6 è agganciato ad
un sync a 48 o 96 kHz e il segnale digitale supera il livello di
-57 dBFS (FS = Fondo Scala).
3.2.3. LED GR
Il LED GR [6] (Gain Reduction, cioè 'riduzione del guadagno') si illumina
di giallo in funzione del segnale d'ingresso quando il limiter
dell'amplificatore D6 riduce il guadagno di oltre 3 dB. Questo stato non
è critico, ma mostra che il sistema ha raggiunto i propri limiti.
3.2.4. LED OVL
Il LED OVL [7] (Overload, cioè 'sovraccarico') si illumina di rosso in
funzione del segnale di ingresso. Ciò avviene se il livello del segnale
d'ingresso è troppo elevato, o se la riduzione del guadagno supera
12 dB.
- In caso di dubbio, ridurre il guadagno d'ingresso con il comando del
volume. Se la causa dell'overload era dovuta alla riduzione del
guadagno, il LED OVL si spegne. Se la condizione non muta, allora il
segnale d'ingresso dell'amplificatore D6 è troppo elevato (maggiore
di +25 dBu).
L'overload potrebbe anche essere causato dalla somma degli ingressi
A+B o dall'esaltazione delle singole bande sull'EQ interno, quando il
segnale di ingresso è minore di +25 dBu.
Lampeggio (1:1 segnale-riposo) Þ Errore
Viene visualizzato un messaggio di errore che si alterna con il nome del
dispositivo.
