2.2. Collegamenti
Il sistema è dotato di una coppia di connettori a 4 poli. Tutti i pin
dei due connettori sono collegati in parallelo. Il sistema utilizza i
pin 2+/2–. I pin 1+/1– sono riservati per i sistemi V8 o V12. Uti‐
lizzando il connettore maschio per l'ingresso, il connettore femmina
consente il collegamento diretto di sistemi supplementari.
Come opzione, il sistema può essere fornito in versione con con‐
nettore EP5. Le corrispondenze tra le opzioni di cablaggio disponi‐
bili sono riportate nella tabella seguente.
NL4
NLT4 F/M
1+ 1– 2+ 2– n.a.
EP5 1 2 3 4 5
2.3. Funzionamento
AVVISO!
Pilotare i sistemi d&b esclusivamente con un amplificatore d&b cor‐
rettamente configurato per non danneggiare i componenti del
sistema.
Funzionamento con amplificatore D12
Selezionare la configurazione V-SUB del controller.
Per l'amplificatore D12, essa è disponibile nelle modalità "Dual
Channel" e "Mix TOP/SUB".
Impostando la configurazione V-SUB, il relativo canale di amplifi‐
catore è in grado di pilotare fino a due sistemi V-SUB.
2.3.1. Impostazioni del controller
Per ottimizzare il comportamento che il sistema presenta all'a‐
scolto, è disponibile la funzione 100 Hz.
Filtro 100 Hz
Inserendo il filtro 100 Hz, la frequenza di taglio superiore del
sistema viene ridotta da 115 Hz a 95 Hz.
Può essere utilizzato quando i subwoofer V-SUB vengono impie‐
gati per integrare sistemi Serie V funzionanti in modalità full range.
Il filtro 100 Hz può essere inoltre impiegato per compensare l'ef‐
fetto di accoppiamento tra V-SUB e sistemi Serie V utilizzati in
modalità CUT. Con sistemi Serie T si raccomanda l'impiego della
modalità standard.

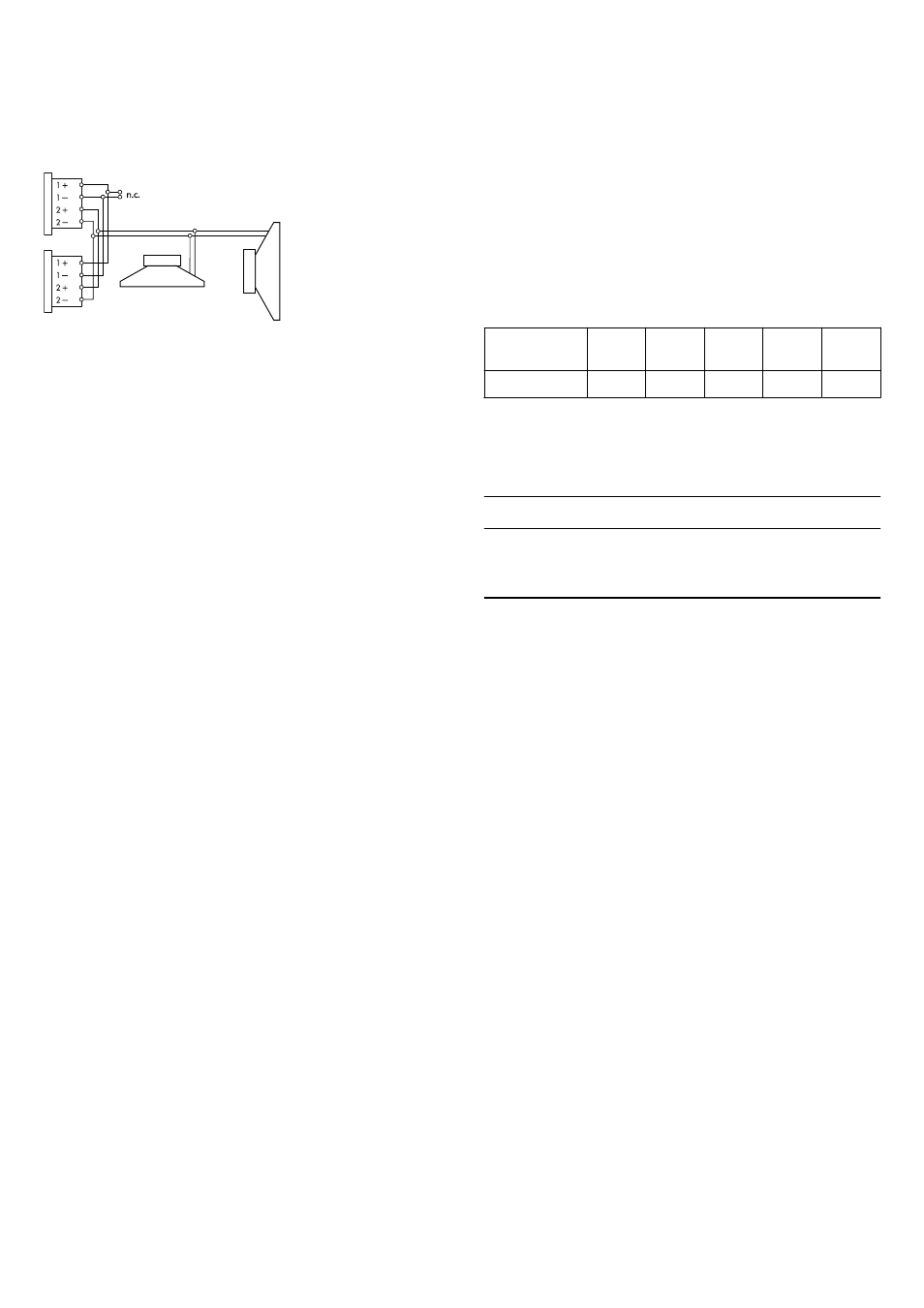

Fig. 3: Cablaggio dei connettori
