2.1. Descrizione
Il V-SUB è un subwoofer cardioide compatto ad elevate presta‐
zioni da utilizzare con i sistemi d&b Serie V.
Il V-SUB adotta due altoparlanti al neodimio a lunga escursione in
configurazione cardioide: un 18“ in volume bass-reflex che irradia
verso il fronte, e un 12” in volume passabanda a doppia camera
che irradia posteriormente. Tale architettura permette di ottenere
una dispersione di tipo cardioide utilizzando un solo canale di
amplificatore.
La risposta in frequenza del sistema si estende da 37 Hz a
115/95 Hz.
Il cabinet è realizzato in multistrato marino con finitura PCP
(Polyurea Cabinet Protection) antiurto e resistente agli agenti atmo‐
sferici. Il lato anteriore dei cabinet è protetto da una griglia metal‐
lica rigida posta davanti a uno strato di schiuma acusticamente
trasparente. Ciascun pannello laterale incorpora due maniglie
mentre il pannello posteriore è dotato di quattro ruote heavy-duty.
Una flangia con filettatura M20 integrata nel pannello superiore
permette l'inserimento della piantana d&b Z5013 Loudspeaker
stand per il sostegno di sistemi full range.
Array e componenti rigging per la Serie V
I sistemi vengono collegati meccanicamente utilizzando i ganci rig‐
ging presenti ai lati del pannello frontale e il gancio centrale posto
sul pannello posteriore. Tutti i necessari componenti rigging sono
montati permanentemente sul cabinet e vengono armati all'occor‐
renza. E' previsto l'utilizzo di tali componenti anche per connettere
tra loro ed assicurare i sistemi V-SUB nel montaggio in configura‐
zioni appoggiate.
Una descrizione dettagliata dei componenti rigging della Serie V è
riportata nel manuale di rigging per i sistemi Serie V, fornito
insieme all'accessorio V Flying frame.
Una descrizione dettagliata riguardo alla progettazione e alla
configurazione dei sistemi line array Serie V è riportata nel bollet‐
tino tecnico "TI 385 d&b Line array design, d&b ArrayCalc" fornito
anch'esso con l'accessorio V Flying frame.
Il software di calcolo per sistemi line array d&b ArrayCalc può
essere scaricato dal sito web d&b all'indirizzo www.dbaudio.com .
Dispersione cardioide
La dispersione cardioide elimina l'indesiderata energia acustica
posteriore al sistema e riduce in grande misura l'entità del campo
riverberante alle frequenze gravi, risultando di conseguenza in
un'altissima precisione della riproduzione delle frequenze gravi. I
subwoofer posso essere impiegati in soluzioni stand-alone o in
combinazioni impilate mantenendo una distanza minima di 60 cm
(2 ft) tra sistemi adiacenti o tra i sistemi e una parete laterale. Se
posizionati davanti a una parete, la minima distanza da questa è
assicurata dalle ruote presenti sul lato posteriore del cabinet.

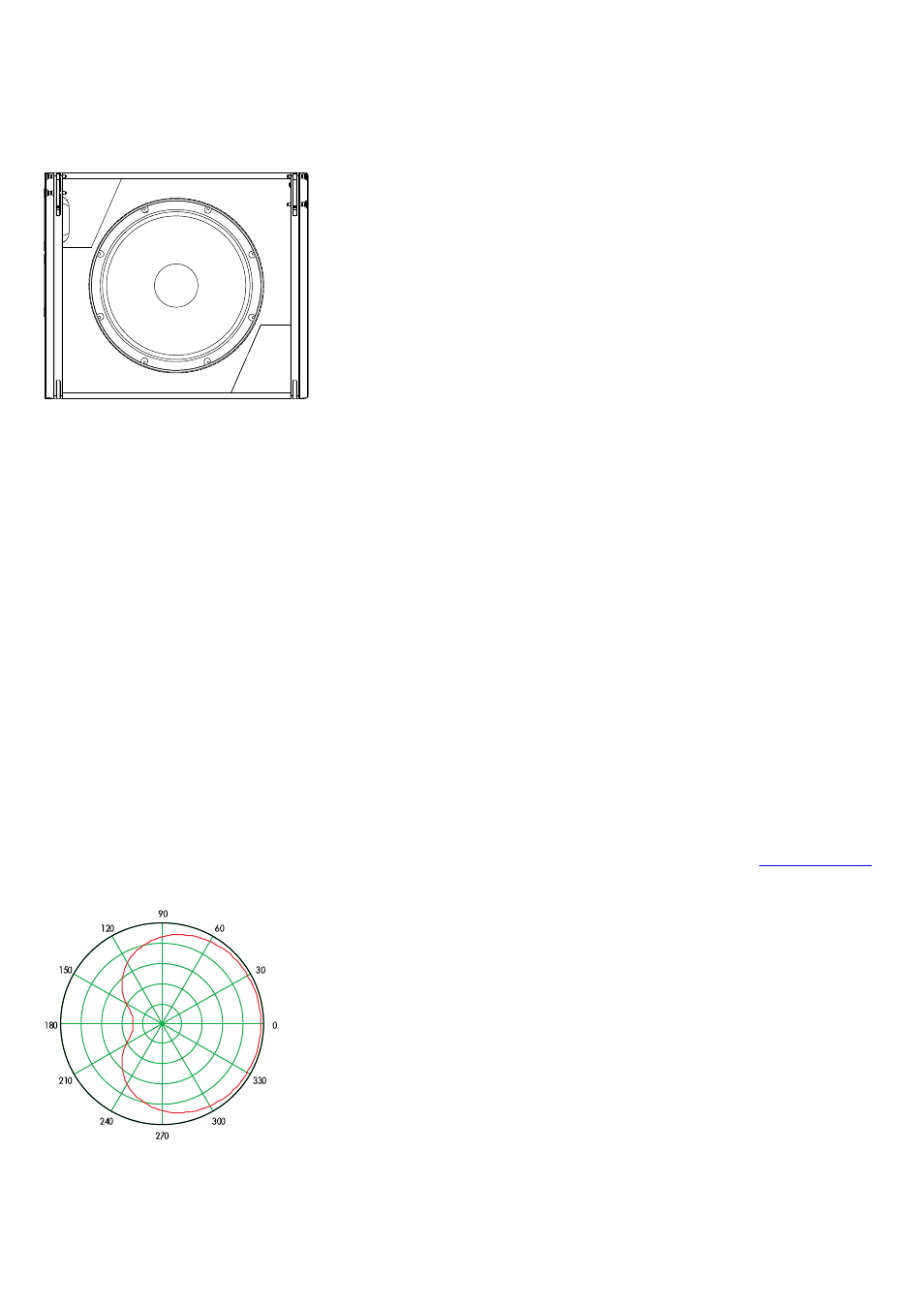

Fig. 1: Sistema di altoparlanti V-SUB
Fig. 2: Diagramma di dispersione cardioide
