Impostazioni del controller
Per ottimizzare il comportamento che il sistema presenta all'ascolto, sono
disponibili le funzioni CUT, HFA, HFC e CPL.
Filtro CUT
Il filtro CUT attenua la risposta in bassa frequenza del sistema T10 che
risulta così configurato per l'utilizzo congiunto con subwoofer T-SUB o altri
subwoofer attivi d&b.
Filtro HFA (solo in configurazione T10 PS)
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

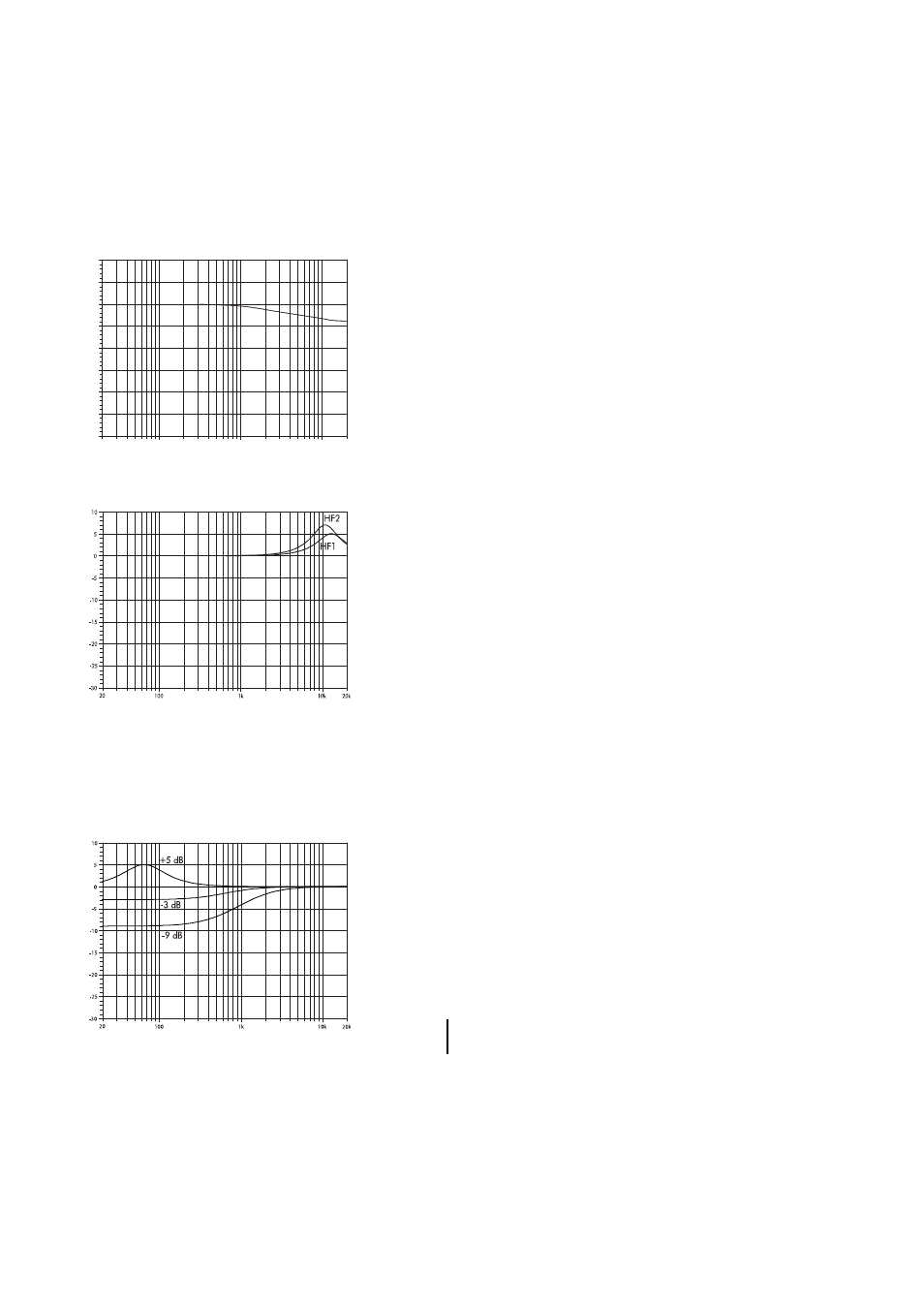

Fig. 5: Correzione della risposta in
frequenza del filtro HFA
Nella modalità HFA (High Frequency Attenuation, ossia attenuazione alle
alte frequenze), viene appunto attenuata la risposta del sistema T10 alle
alte frequenze. Il filtro HFA permette di ottenere una risposta in frequenza
neutra e bilanciata quando il sistema è posto in prossimità degli
ascoltatori in condizioni di campo vicino o è utilizzato come sistema
delay.
L'HFA inizia a lavorare gradualmente a 1 kHz e raggiunge il valore di
circa –3 dB a 10 kHz. Questa attenuazione riproduce l'attenuazione
degli acuti che si percepisce nell'ascolto in distanza tipico degli spazi
riverberanti o degli auditorium.
Filtro HFC (solo per le configurazioni T10 Arc/Line)
Fig. 6: Correzione della risposta in
frequenza del filtro HFC
Inserendo il filtro HFC (High Frequency Compensation, ossia
compensazione alle alte frequenze), viene compensata la perdita di
energia alle alte frequenze dovuta all'attenuazione in aria quando i
sistemi sono utilizzati per coprire posizioni di ascolto in campo lontano.
Il filtro HFC ha due impostazioni (HF1 e HF2) per le diverse distanze di
copertura richieste ai sistemi. Tali impostazioni dovrebbero essere
utilizzate in modo selettivo e solo per quei sistemi che coprono distanze
superiori a 25 m nel caso della HF1 e superiori a 50 m nel caso della
HF2.
La compensazione viene tarata per un valore tipico di umidità relativa del
40%. Con valori di umidità minori, l'assorbimento da parte dell'aria
aumenta, pertanto le distanze per le quali tale taratura risulta corretta
sono minori di quelle indicate.
L'uso della funzione HFC garantisce il corretto bilanciamento del suono tra
le aree di ascolto vicine e lontane, mentre tutti gli amplificatori che
pilotano l'array possono essere alimentati con il medesimo segnale.
Filtro CPL
Fig. 7: Correzione della risposta in
frequenza del filtro CPL
Il filtro CPL (Coupling) compensa gli effetti di accoppiamento che si
verificano tra sistemi vicini; tali effetti aumentano all'aumentare della
lunghezza del line array. Il filtro CPL interviene gradualmente a partire da
1 kHz e raggiunge la sua attenuazione massima al di sotto dei 400 Hz,
così da bilanciare la risposta in frequenza nel caso di array costituiti da
quattro o più sistemi T10. La funzione del filtro CPL è illustrata nel
diagramma della figura a lato e può essere impostata su valori di
attenuazione compresi tra –9 e 0 dB o su un valore CPL positivo che
fornisce un'esaltazione supplementare alle basse frequenze intorno a
65 Hz (regolabile da 0 a +5 dB).
Nota: Accertarsi che tutti i sistemi all'interno del medesimo line array
operino con la stessa impostazione CPL.
