Sistema di altoparlanti T10

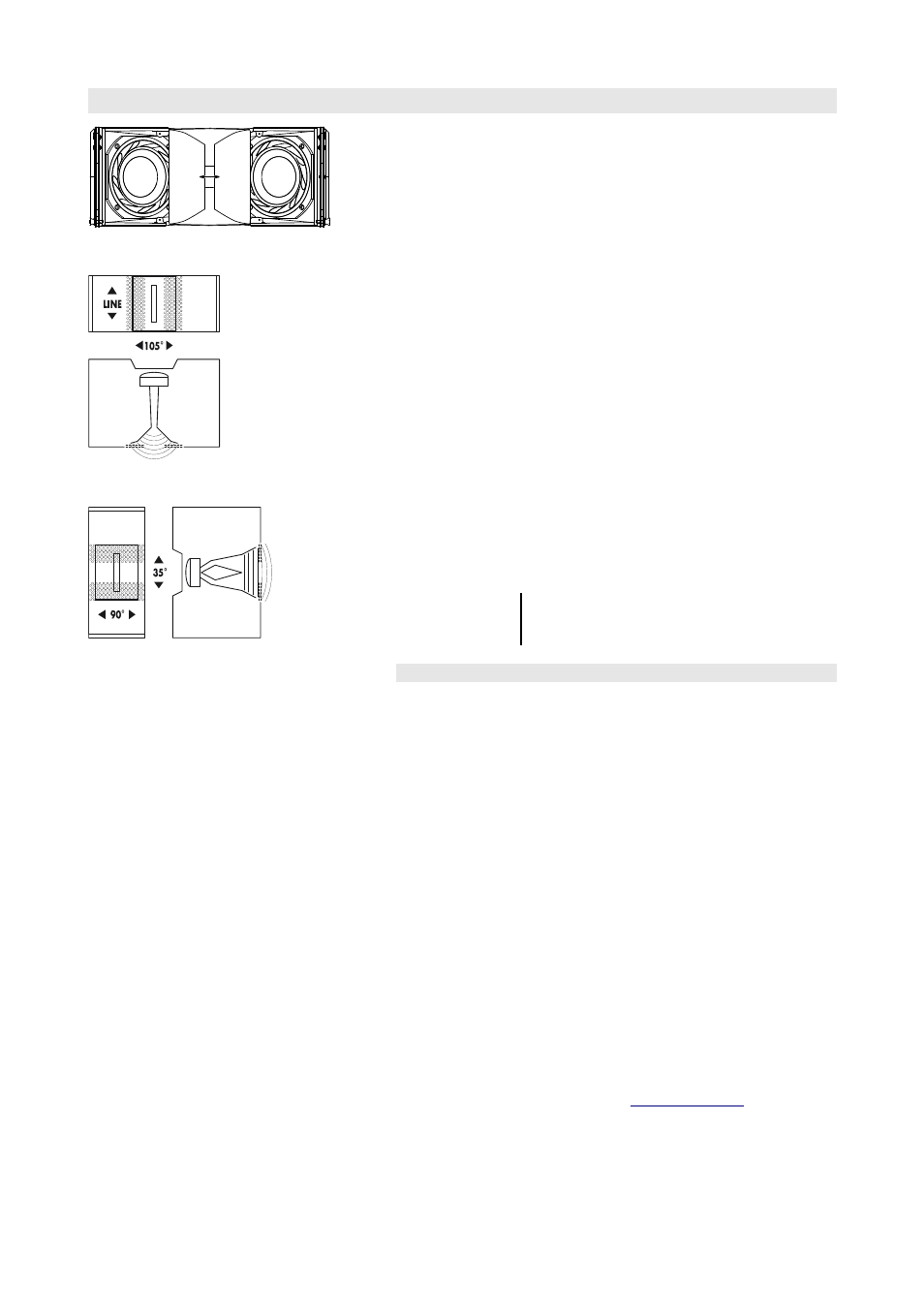

Fig. 1: Sistema di altoparlanti T10
Fig. 2: Sistema di altoparlanti T10
Tromba e lente in configurazione line source
Fig. 3: Sistema di altoparlanti T10
Tromba e lente in configurazione point source
IL T10 è un sistema di altoparlanti molto compatto che può essere
utilizzato sia come line array, sia come sistema point source di elevata
direttività. Per queste applicazioni, il sistema T10 presenta due differenti
caratteristiche di dispersione commutabili senza dover far ricorso ad alcun
utensile.
Il cuore del progetto è una esclusiva combinazione tra un dispositivo
ruotabile composto da una guida d'onda e una tromba, e una lente
acustica. La tromba di per se è un dispositivo line source con angolo di
dispersione orizzontale di 90°. La lente è parte integrante della griglia
anteriore ed è in grado di aumentare fino a 105° la dispersione delle
frequenze acute nella modalità line array. Nell'utilizzo in verticale come
sistema point source, la lente curva il fronte d'onda della tromba fornendo
un angolo di dispersione di 90° x 35°.
Il sistema T10 è di tipo passivo a due vie che impiega due woofer da
6,5", un driver a compressione con uscita da 1,4" e un crossover passivo.
I woofer sono in configurazione a dipolo acustico, che consente un
eccezionale controllo della dispersione anche alle frequenze più basse. La
risposta in frequenza si estende da 68 Hz a oltre 18 kHz.
Il cabinet del sistema T10 è realizzato in schiuma poliuretanica rigida con
finitura in vernice nera antiurto e resistente agli agenti atmosferici. La
forma del cabinet consente la sua disposizione come singola unità in
verticale o come componente di line array in configurazioni verticali
definite dall'utente. Il lato anteriore del cabinet è protetto da una griglia
metallica rigida posta davanti a uno strato di schiuma acusticamente
trasparente.
ATTENZIONE! Pilotare il sistema T10 esclusivamente con un
amplificatore d&b correttamente configurato per
non danneggiare i componenti del sistema.
Array e componenti rigging per la Serie T
Per applicazioni come point source il sistema è dotato di sei inserti filettati
per il collegamento a diversi accessori rigging quali Z5371 T Flying
bracket, Z5372 T Horizontal bracket, Z5354 E8/E12 Flying adapter o
Z5020/25 Flying adapter 02/03.
Se utilizzati come line array, i sistemi vengono collegati meccanicamente
utilizzando i ganci rigging presenti ai lati del pannello frontale e il gancio
centrale sul pannello posteriore. Tutti i necessari componenti rigging sono
montati permanentemente sul cabinet e vengono armati all'occorrenza.
Gli angoli di apertura tra sistemi adiacenti possono variare da 0° a 15°.
Una descrizione dettagliata dei componenti rigging della la Serie T è
riportata nel manuale di rigging per i sistemi Serie T, fornito insieme
all'accessorio Z5370 T Flying frame.
E' disponibile l'accessorio Z5373 T Cluster bracket che permette di
sostenere fino a 3 sistemi T10 in configurazione line array e consente
inoltre un facile puntamento del sistema sia sospeso, sia montato su
stativo.
Una descrizione dettagliata riguardo alla progettazione e alla
configurazione dei sistemi line array Serie T è riportata nel bollettino
tecnico "TI 385 Progettazione e dimensionamento dei sistemi Serie J, Q e
T, d&b ArrayCalc" fornito anch'esso con l'accessorio T Flying frame. Il
software di calcolo per sistemi line array d&b ArrayCalc può essere
scaricato dal sito web d&b all'indirizzo
www.dbaudio.com .
