Filtro HFC

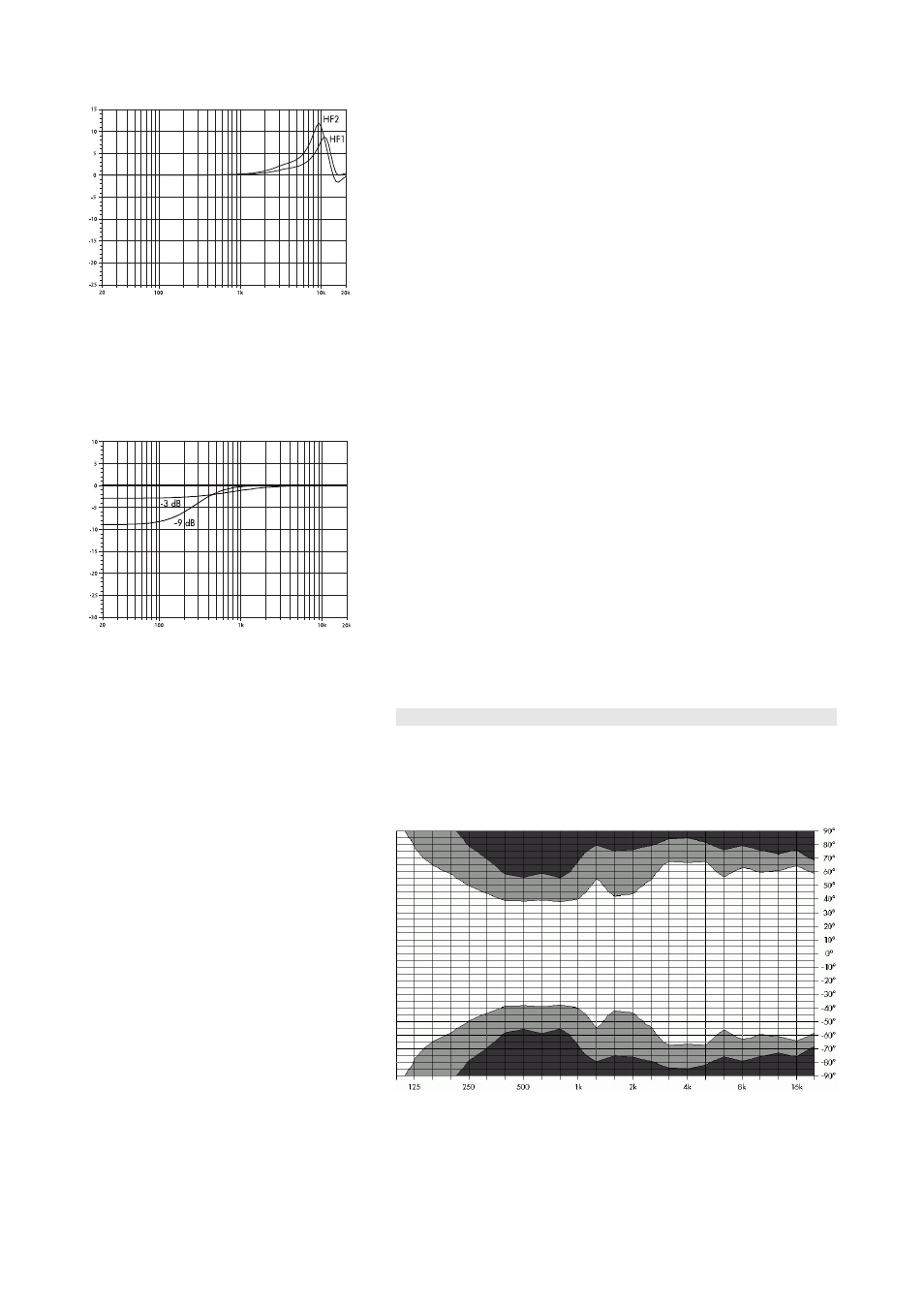

Fig. 4: Correzione della risposta in
frequenza del filtro HFC, in modalità HF1 e
HF2
Inserendo il filtro HFC (High Frequency Compensation, ossia
compensazione alle alte frequenze), viene compensata la perdita di
energia alle alte frequenze dovuta all'attenuazione in aria quando i
sistemi sono utilizzati per coprire posizioni di ascolto in campo lontano.
Il filtro HFC ha due impostazioni (HF1 e HF2) per le diverse distanze di
copertura richieste ai sistemi. Tali impostazioni dovrebbero essere
utilizzate in modo selettivo e solo per quei sistemi che coprono distanze
superiori a 40 m nel caso della HF1 e superiori a 80 m nel caso della
HF2.
La compensazione viene tarata per un valore tipico di umidità relativa del
40%. Con valori di umidità minori, l'assorbimento da parte dell'aria
aumenta, pertanto le distanze per le quali tale taratura risulta corretta
sono minori di quelle indicate.
L'uso della funzione HFC garantisce il corretto bilanciamento del suono tra
le aree di ascolto vicine e lontane, mentre tutti gli amplificatori che
pilotano l'array possono essere alimentati con il medesimo segnale.
Filtro CPL
Fig. 5: Correzione della risposta in
frequenza del filtro CPL
Il filtro CPL (Coupling) compensa gli effetti di accoppiamento che si
verificano tra sistemi vicini, riducendo il livello delle medie e basse
frequenze. Il filtro CPL dovrebbe essere selezionato quando i sistemi
J8/J12 vengono utilizzati in array costituiti da cinque o più moduli. Poiché
tali effetti aumentano all'aumentare della lunghezza del line array, il filtro
CPL può essere impostata su valori di attenuazione compresi tra –9 e
0 dB. Il filtro CPL interviene gradualmente a partire da 2 kHz e raggiunge
la sua attenuazione massima al di sotto dei 100 Hz. Impostando i valori
di attenuazione più elevati, la frequenza di taglio del filtro scende verso
valori più bassi.
La funzione del filtro CPL disponibile all'interno dell'amplificatore D12 è
illustrata nel diagramma della figura a lato. Si prega di tenere presente
che tutti i sistemi di altoparlanti che compongono il medesimo line array
dovrebbero operare con la stessa impostazione CPL.
Caratteristiche di dispersione
Il grafico seguente, realizzato tracciando curve di uguale pressione
acustica (isobare) a -6 dB e -12 dB, mostra l'andamento dell'angolo di
dispersione di un singolo sistema J12 in funzione della frequenza. La
dispersione orizzontale nominale di 120° viene mantenuta al di sopra di
200 Hz.
Fig. 6: Sistema J12 - Grafico delle curve isobare sul piano orizzontale
Sistema di altoparlanti J12 Manuale d'uso (1.2 IT) Pagina 6 di 8
