Filtro HFA
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

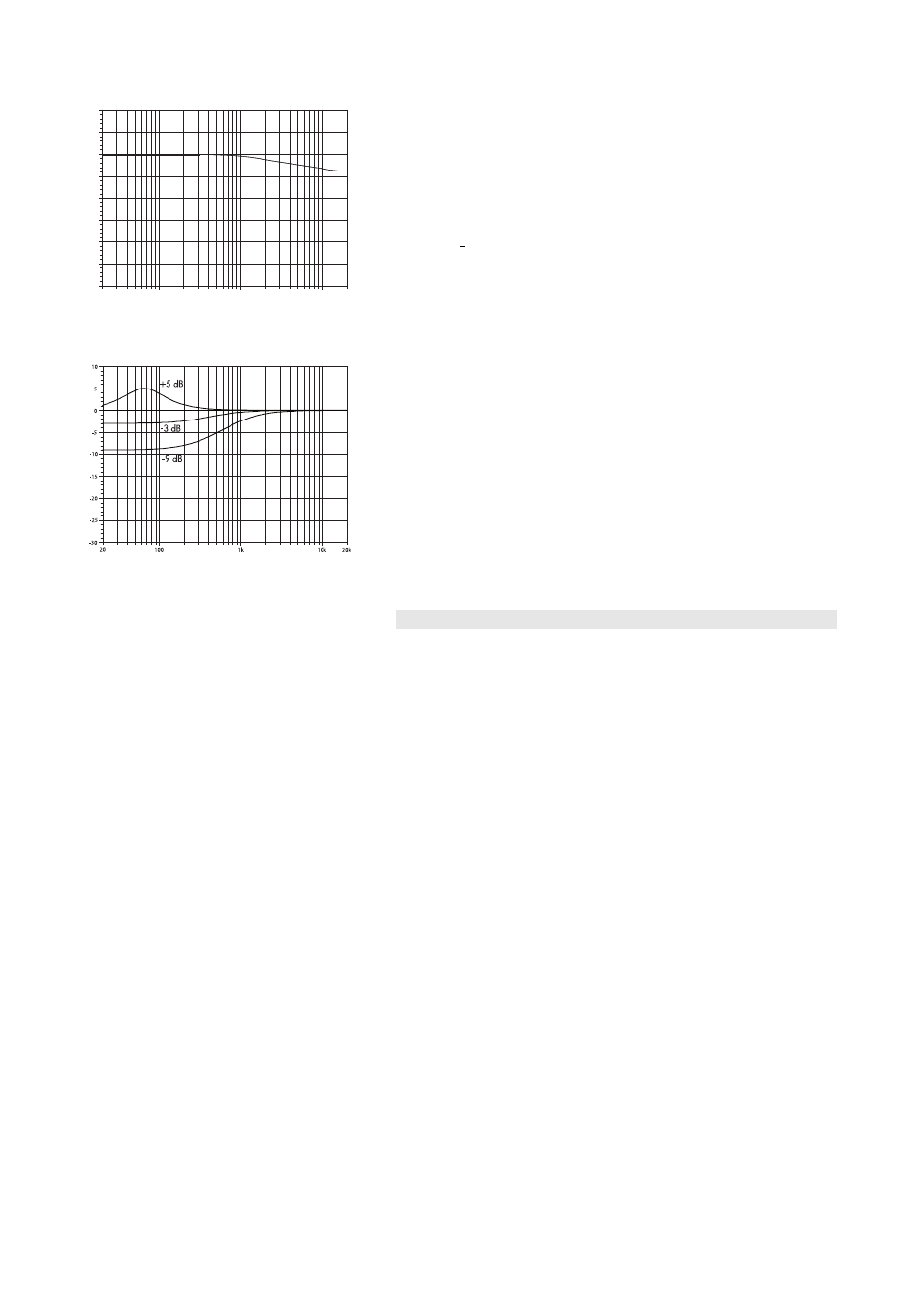

Fig. 5: Correzione della risposta in
frequenza del filtro HFA
Nella modalità HFA (High Frequency Attenuation, ossia attenuazione alle
alte frequenze), viene appunto attenuata la risposta del sistema E8 alle
alte frequenze. Il filtro HFA permette di ottenere una risposta in frequenza
neutra e bilanciata quando il sistema è posto in prossimità degli
ascoltatori in condizioni di campo vicino o è utilizzato come sistema
delay.
L'HFA inizia a lavorare gradualmente a 1 kHz e raggiunge il valore di
circa -3 dB a 10 kHz. Questa attenuazione riproduce l'attenuazione degli
acuti che si percepisce nell'ascolto in distanza tipico degli spazi
riverberanti o degli auditorium.
Filtro CPL
Fig. 6: Correzione della risposta in
frequenza del filtro CPL
Il filtro CPL (Coupling) compensa gli effetti di accoppiamento quando si
utilizzano altoparlanti accoppiati molto vicini o quando il sistema viene
utilizzato come monitor da palco. Il filtro CPL interviene gradualmente a
partire da 1 kHz e raggiunge la sua attenuazione massima al di sotto dei
250 Hz, così da bilanciare la risposta in frequenza nel caso di array
costituiti da due o più sistemi E8. La funzione del filtro CPL è illustrata nel
diagramma della figura a lato e può essere impostata su valori di
attenuazione compresi tra -9 e 0 dB o su un valore CPL positivo che
fornisce un'esaltazione supplementare alle basse frequenze intorno a
65 Hz (regolabile da 0 a +5 dB).
Funzionamento con amplificatore E-PAC
Se si seleziona la modalità E8, è possibile collegare un massimo di due
sistemi E8 all'amplificatore E-PAC. La modalità LO IMP (bassa impedenza)
configura l'amplificatore E-PAC in modo che sia possibile collegare al
massimo quattro sistemi E8 con un'attenuazione di 6 dB del livello di
ingresso degli altoparlanti.
Per adattare il funzionamento del sistema alle condizioni acustiche è
possibile utilizzare le funzioni CUT e HFA. Le caratteristiche delle
impostazioni CUT e HFA sono spiegate nel precedente paragrafo
"Funzionamento con amplificatore D6 o D12 - Impostazioni del controller".
