Sistema di altoparlanti E8

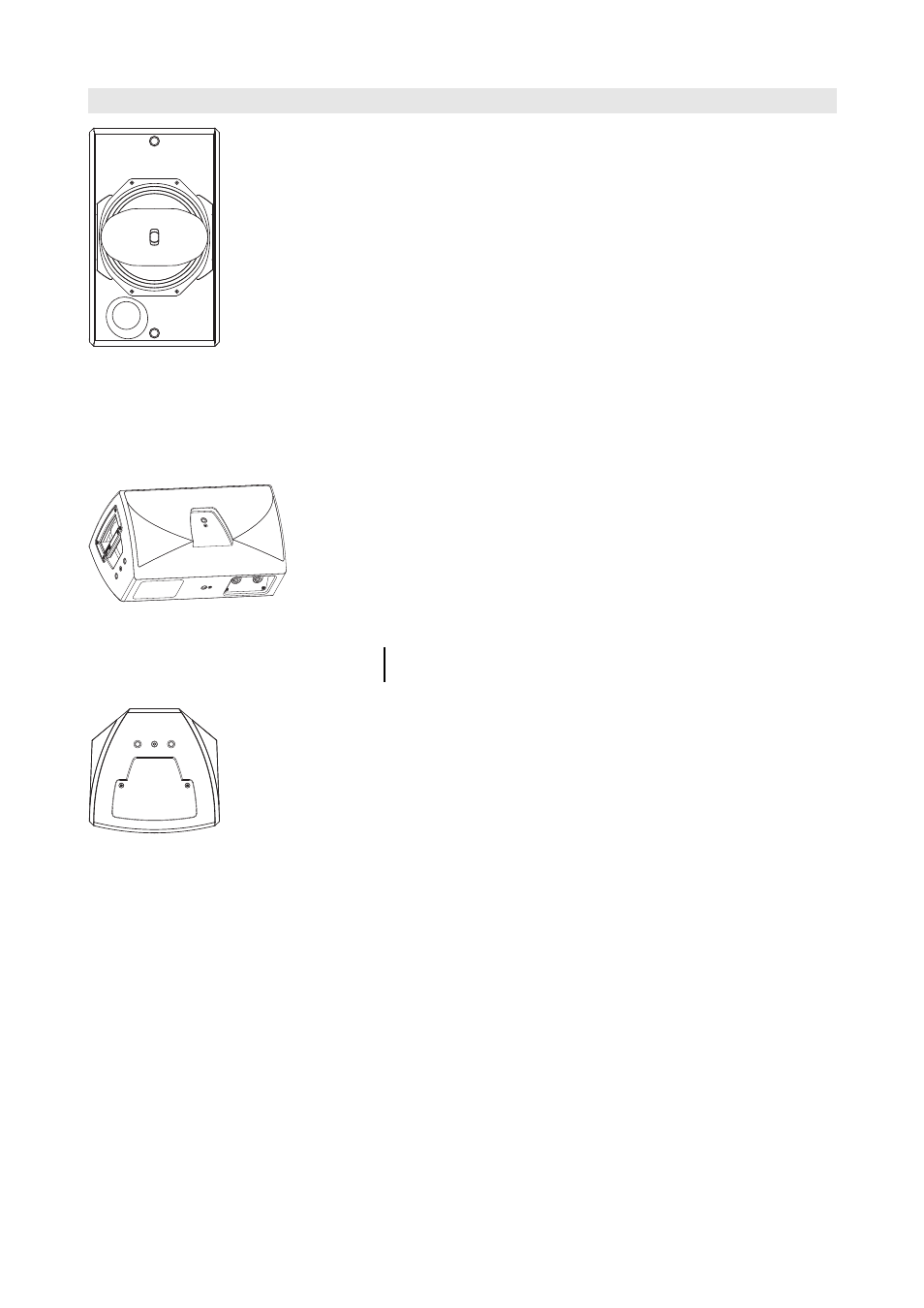

Fig. 1: Sistema di altoparlanti E8
Fig. 2: Sistema E8 in configurazione monitor
da palco
E8 è un sistema di altoparlanti multiuso ad alte prestazioni che utilizza
un'unità coassiale integrata da 8”/1” con magnete al neodimio e tromba
a direttività costante. La tromba, con angolo di dispersione di 90° x 50°
(orizz. x vert.), può essere facilmente ruotata di 90° senza l'uso di utensili
in modo da ottenere un angolo di dispersione di 50° x 90°.
E8 è un sistema a due vie con crossover passivo interno. La risposta in
frequenza si estende da 62 Hz a oltre 18 kHz.
Il cabinet del sistema E8 è realizzato in schiuma poliuretanica rigida con
finitura in vernice nera antiurto e resistente agli agenti atmosferici. La sua
forma ne consente la disposizione in verticale o in orizzontale e l'uso
come monitor da palco.
Il lato anteriore del cabinet è protetto da una griglia metallica rigida
posta davanti a uno strato di schiuma acusticamente trasparente. La
griglia può essere facilmente rimossa senza l'uso di utensili per modificare
l'orientazione della tromba.
Il cabinet è dotato di una maniglia per il trasporto, di un innesto per il
montaggio su piantana e sei inserti filettati M10 per il collegamento a
diversi accessori di montaggio quali Z5350 E8 Flying bracket, Z5354
E8/E12 Flying adapter, Z5020 Flying adapter 02, Z5025 Flying adapter
03 o Z5351 E8 Horizontal bracket. Un ulteriore inserto filettato M10 sul
pannello posteriore può essere utilizzato per collegare un cordino di
acciaio per il fissaggio di sicurezza nei casi prescritti dalla legge.
Per consentirne l'uso come monitor da palco, il pannello dei connettori del
cabinet del sistema E8 è incassato e inclinato. Il cabinet è orientato
correttamente quando il pannello si trova sulla destra.
ATTENZIONE! Pilotare il sistema E8 esclusivamente con un amplificatore d&b
correttamente configurato per non danneggiare i componenti del sistema.
Fig. 3: Sistema E8 - versioni SC/WR
vista dall'alto e dal basso
Opzioni per il cabinet del sistema E8
La versione in colore speciale (SC) del cabinet è disponibile in tutti i colori
della tabella dei colori RAL. Essa viene fornita senza la flangia per
piantana e senza le maniglie. Le relative aperture nel cabinet sono
coperte da piastre dello stesso colore del cabinet. Il connettore è di tipo
NL4.
La versione resistente agli agenti atmosferici (WR) è disponibile solo in
colore nero. Anch'essa viene fornita senza la flangia per il supporto alto e
senza le maniglie. È dotata di un cavo di ingresso fisso (5 m, tipo H-07-
RN-F 2 x 2,5 mm
2 /AWG 13).
