2.4. Caratteristiche di dispersione

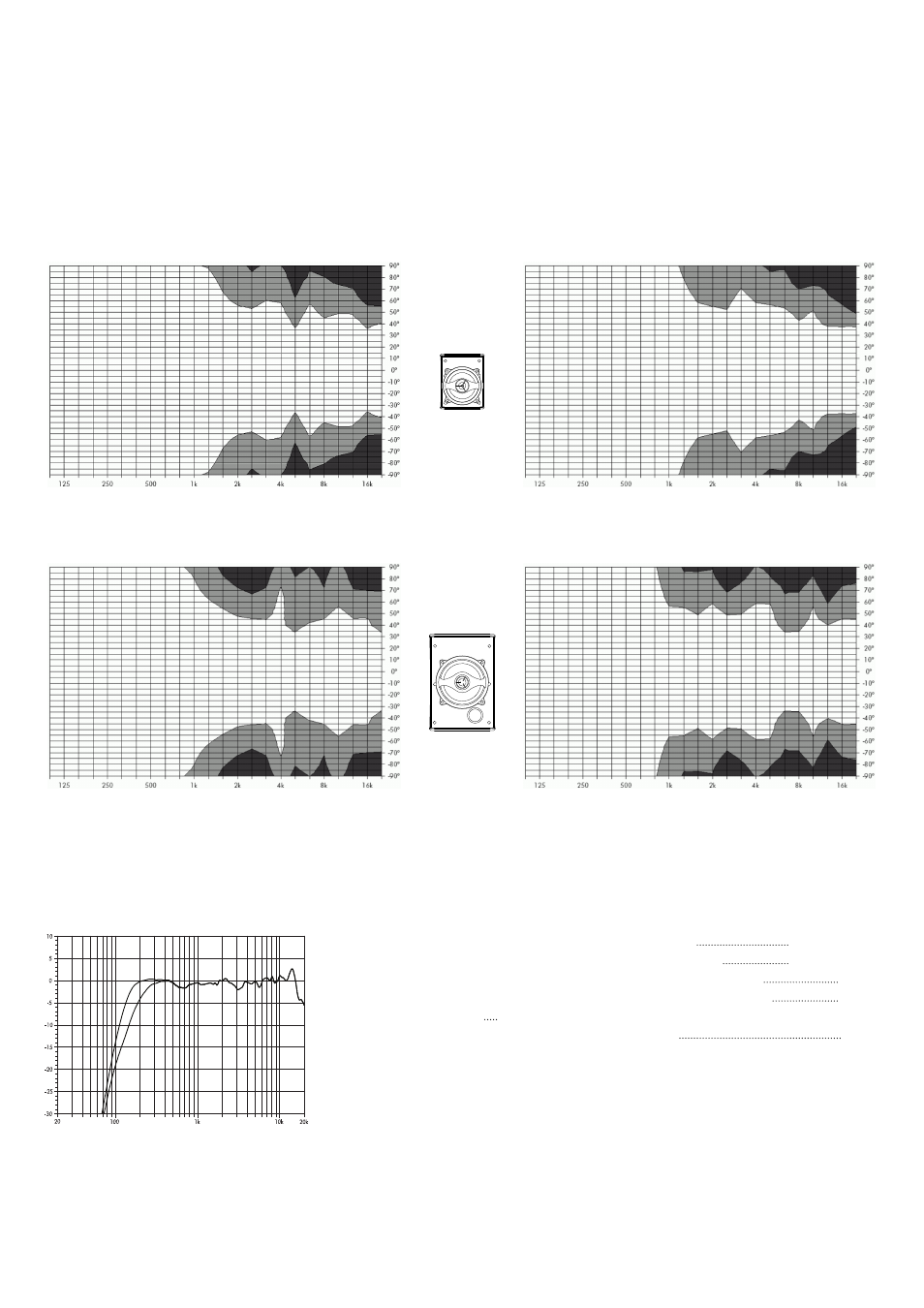

I grafici seguenti, realizzati tracciando curve di uguale pressione
acustica (isobare) a –6 dB e –12 dB, mostrano l'andamento del-
l'angolo di dispersione di un singolo sistema in funzione della fre-
quenza.
Fig. 8: Grafico delle curve isobare sul piano orizzontale
4S
Fig. 9: Grafico delle curve isobare sul piano verticale
Fig. 10: Grafico delle curve isobare sul piano orizzontale
5S
Fig. 11: Grafico delle curve isobare sul piano verticale
2.5. Specifiche tecniche
Caratteristiche del sistema 4S
Risposta in frequenza (–5 dB standard) 130 Hz - 20 kHz
Risposta in frequenza (–5 dB modalità CUT) 180 Hz - 20 kHz
Pressione acustica max. (1 m, campo libero) con D6 114 dB
Pressione acustica max. (1 m, campo libero) con D12 115 dB
(SPLmax di picco, segnale di prova: rumore rosa con fattore di cresta 4)
Livello di ingresso (100 dB-SPL/1 m) –4 dBu
Fig. 12: Risposta in frequenza del sistema 4S modalità standard e
CUT
