2.2. Collegamenti
I sistemi sono dotati di una coppia di connettori NL4 e di una mor-
settiera a due poli con terminali a vite (ST - sezione fino a 4 mm
2 /
AWG 11). Tutti i pin dei due connettori sono collegati in parallelo.
I sistemi utilizzano i pin 1+/1–. I pin 2+/2– sono riservati per i
subwoofer attivi.
Le corrispondenze tra le opzioni di cablaggio disponibili sono
riportate nella tabella seguente.
NL4 1+ 1– 2+ 2–
ST + – n.a. n.a.
Cablaggio con cavo fisso
I sistemi 4S e 5S vengono entrambi forniti con una placca di
copertura [1] e un anello di guarnizione in gomma [2]. Per appli-
cazioni al chiuso, ove necessario, tali parti possono essere utiliz-
zate per nascondere il pannello che ospita i connettori. Per usi allo
scoperto, il pannello di connessione deve essere necessariamente
protetto, per esempio utilizzando entrambe le suddette parti al fine
di garantire un grado di protezione IP34.
Per installare il cavo di connessione fisso, procedere come
descritto di seguito:
1. Munirsi dell'anello in gomma e del cavo di connessione.
2. Liberare il foro pre-tagliato presente sulla placca e applicarvi
l'anello di guarnizione in gomma.
3. Inserire il cavo di connessione nell'anello in gomma e connet-
tere i conduttori alla morsettiera.
Þ Rispettare la corretta polarità!
4. Spingere la placca verso il pannello di connessione fino a che
i due perni di cui è dotata non siano in linea con i fori centrali
dei due connettori NL4.
5. Infine premere la placca sul cabinet fino al suo completo inse-
rimento nell'apposito alloggiamento presente nel pannello di
connessione.

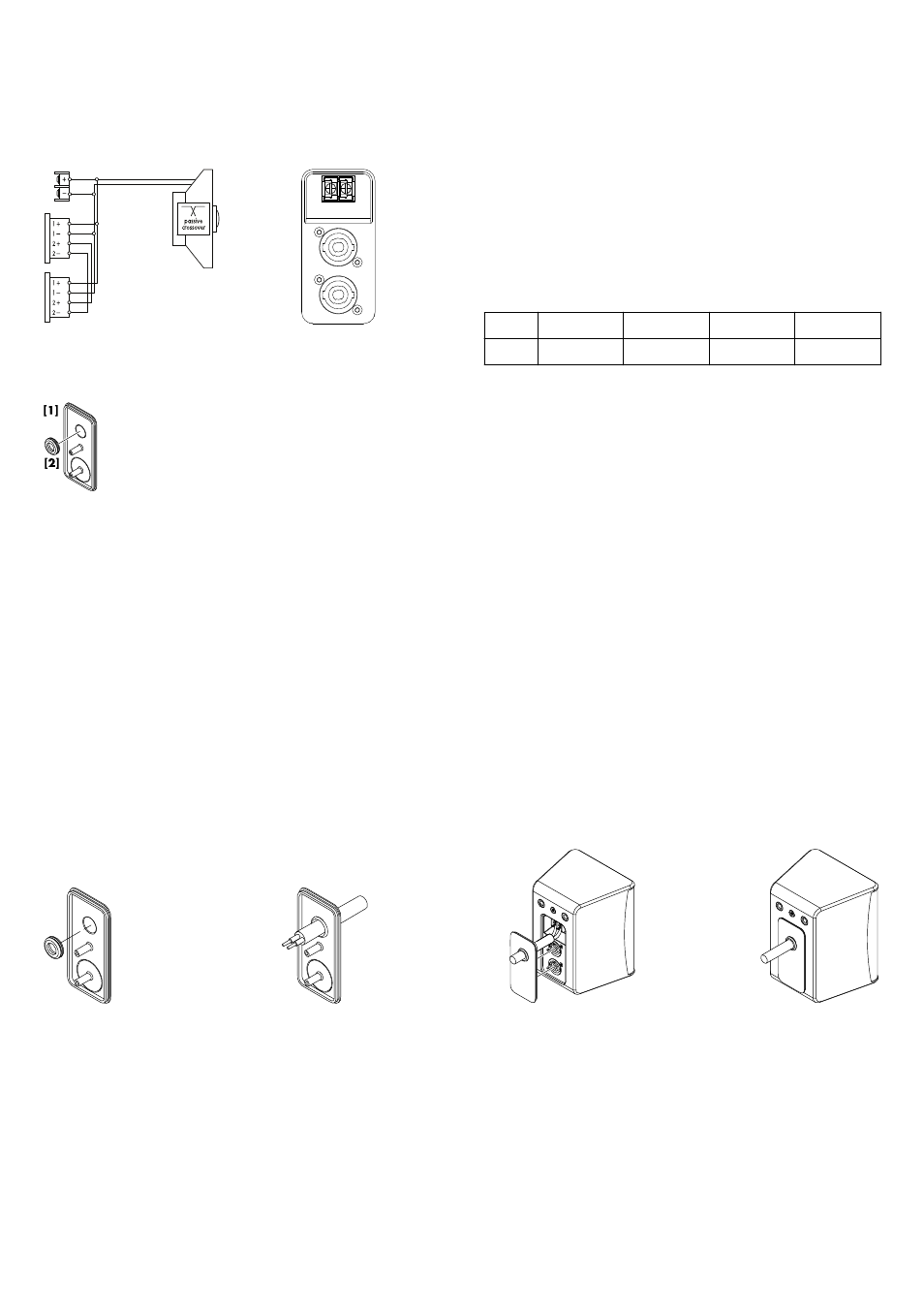

Fig. 5: Montaggio del cavo di connessione fisso
Fig. 3: Cablaggio dei connettori
Fig. 4: Placca di copertura e anello in gomma
