Rev. 1.04 - 11 -
SRP-350II

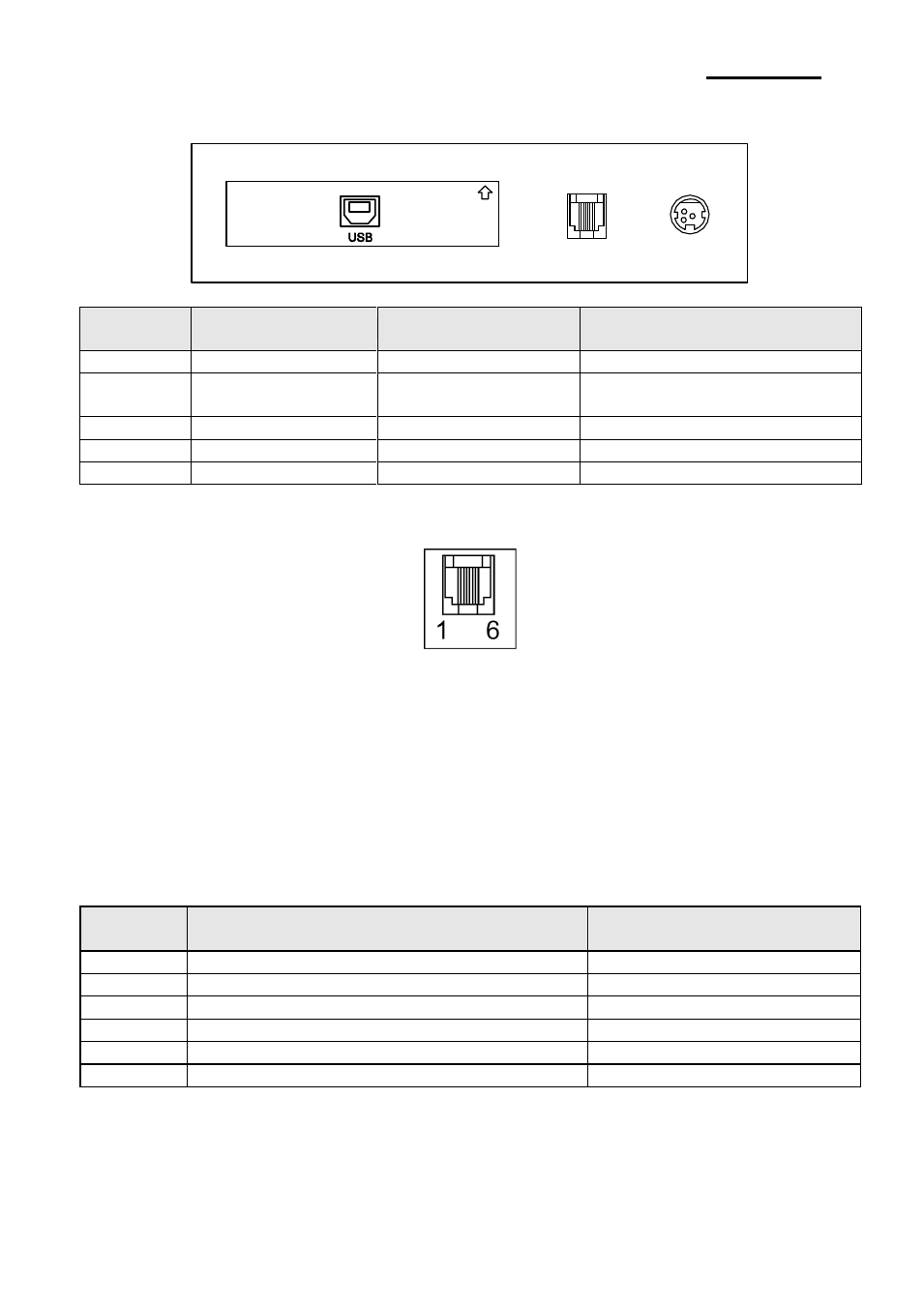

1-2-3 Interfaccia USB
Numero
del pin
Nome del segnale Colore assegnato Funzione
Shell Schermo Cavo di drenaggio
Messa a terra dell’involucro
1 VBUS Rosso
Alimentazione del computer
centrale: DC 5 [V] / 500 [mA]
2 D- Bianco Linea dei dati differenziali
3 D+ Verde Linea dei dati differenziali
4 GND Nero Messa a terra del segnale
1-3 Connessione del cassetto
※ AVVERTENZA
Usare un cassetto
che corrisponde alle specifiche della stampante. L’utilizzo di un cassetto
non adatto può danneggiare sia il cassetto, sia la stampante.
※ PRECAUZIONE
Non collegare al connettore dell’espulsione del cassetto una linea telefonica, altrimenti
possono essere danneggiati sia la stampante, sia la linea telefonica.
Attaccare il cavo del cassetto al connettore dell’espulsione del cassetto sulla parte posteriore
della stampante, accanto al connettore dell’alimentazione.
Numero
del pin
Nome del segnale Direzione
1
Messa a terra dell’involucro
-
2
Segnale 1 dell’espulsione del cassetto
Uscita
3 Segnale dell’apertura/chiusura del cassetto Ingresso
4 +24V -
5 Segnale 2 dell’espulsione del cassetto Uscita
6 Messa a terra del segnale -
TIPO IFG-U
Connettore
dell’espulsione
del cassetto
Connettore
dell’alimentazione
Connettore USB
