IT-10

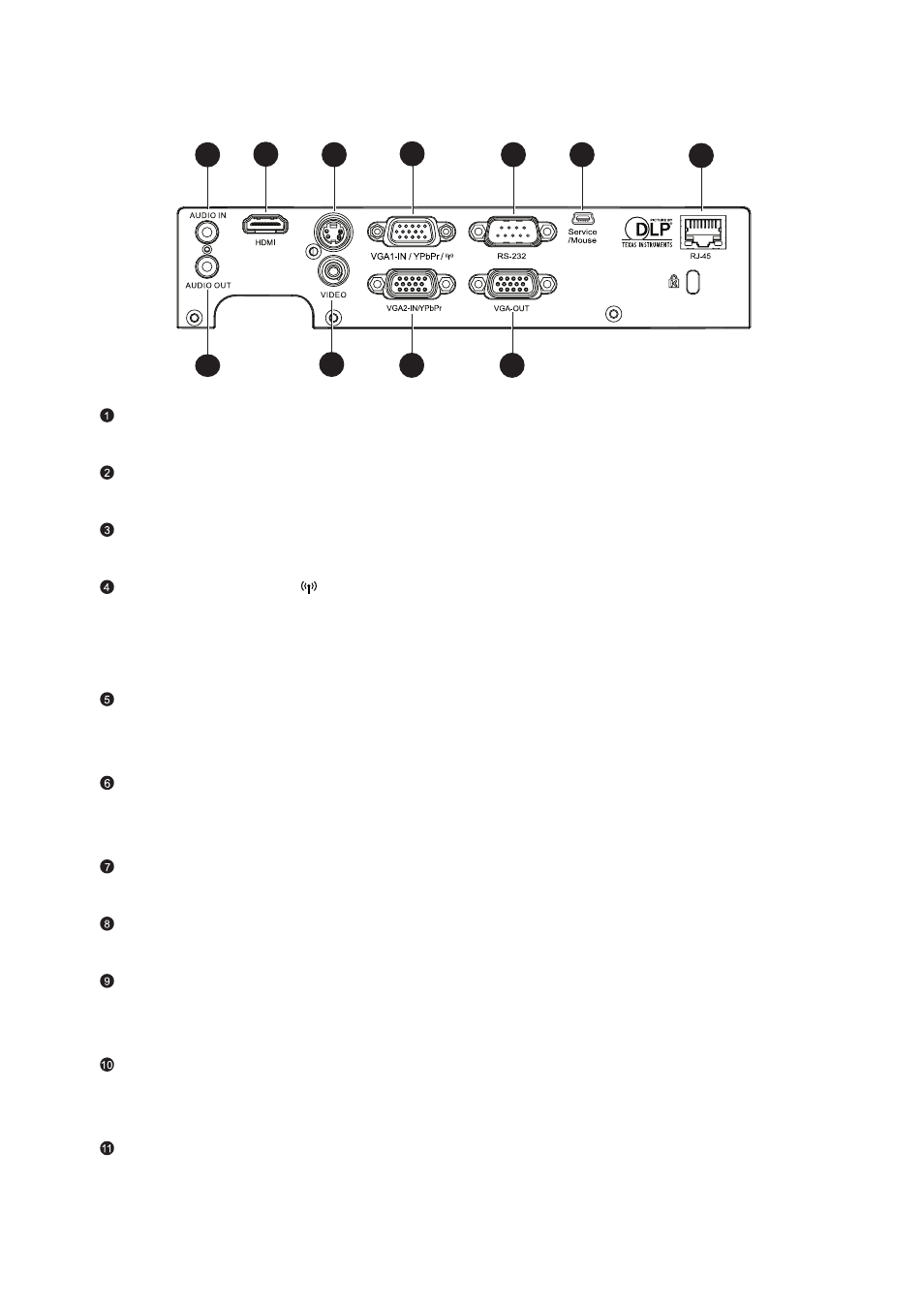

Porte di collegamento
AUDIO IN
Collegare l’uscita audio dell’attrezzatura video a questo connettore.
HDMI
Collegare l’uscita HDMI dell’attrezzatura video a questo connettore.
S-VIDEO
Collegare a questo connettore l’uscita S-Video dell’attrezzatura video.
VGA1-IN/YPbPr/
Collegare il segnale d’ingresso immagine (RGB analogico o
componente) a questo connettore.
Supporto dongle wireless tramite l’alimentazione interna di VGA 1.
RS-232
Quando si usa un computer per controllare il proiettore, collegare questo
connettore alla porta RS-232C del computer in controllo.
Service/Mouse
Questo connettore serve per l’aggiornamento del firmware e per il
supporto della funzione mouse.
RJ45
Per display LAN/il controllo sulla rete e da server web.
VGA OUT
Da collegare all’ingresso video di computer, ecc.
VGA2-IN/YPbPr
Collegare il segnale d’ingresso immagine (RGB analogico o
componente) a questo connettore.
VIDEO
Collegare a questo connettore l’uscita video composito dell’attrezzatura
video.
AUDIO OUT
Collegare a questo connettore ad un sistema di casse o altra
attrezzatura d’ingresso audio.
1 2 3 5 4 6
9 8 11
7
10
