Naim Audio NDX - Manuale (Pagina 5)

3
Installazione e collegamento
ingresso
alimentazione
e fusibile
interruttore di accensione
presa di
rete
presa antenna
DAB/FM
interruttore
della massa
uscita
digitale
presa antenna
rete wireless (Wi-Fi)
presa upgrade alimen-
tazione esterna (con
link-plug montato)
Interfaccia
di aggior-
namento
USB
ingresso
teleco-
mando
uscita telecomando
1 & 2
ingressi digi-
tali 3, 2 & 1
uscita
analogica
(phono)
uscita
analogica
(DIN)

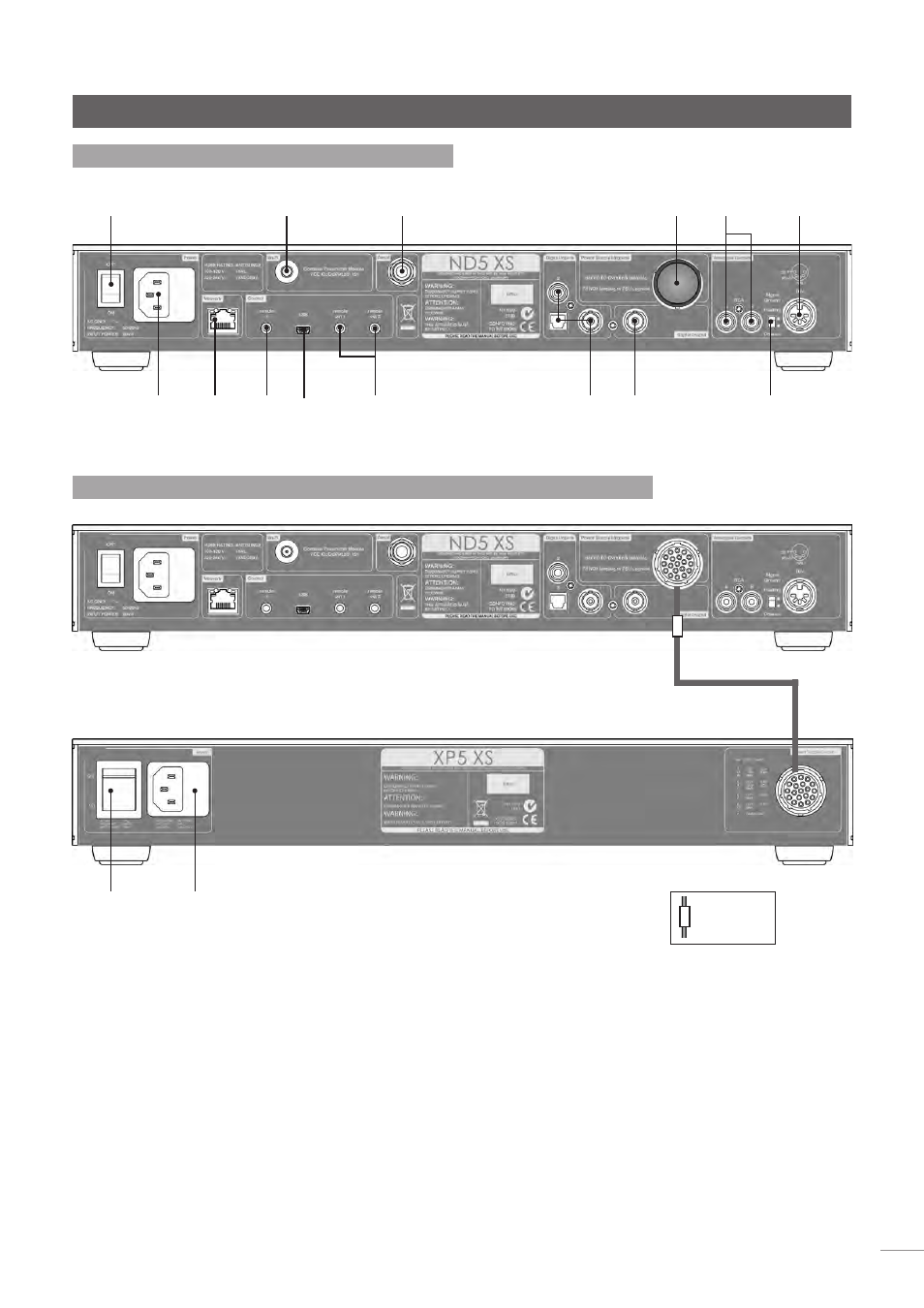

2.3 Il pannello posteriore
2.4 ND5 XS connesso a un alimentatore opzionale XP5 XS
ingresso
alimentazione
e fusibile
cavo Burndy
SXPS
È NECESSARIO RIMUOVERE IL CAVO PER IL COLLEGAMENTO
ELETTRICO DI ND5 XS E SPEGNERE L’INTERRUTTORE QUANDO SI
UTILIZZA UN ALIMENTATORE ESTERNO.
PER COLLEGARE GLI ALIMENTATORI ESTERNI DEVE
ESSERE UTILIZZATO SOLO IL CAVO BURNDY SXPS.
marcatore
direzione
del cavo
interruttore di
accensione
Nota: Il collegamento
dell’amplificatore XPS
avviene esattamente
come il collegamento
dell’amplificatore XP5 XS.
