INPUT-SENSIVITY-SCHALTER. Wählen Sie die Position »LINE« für Signalquellen mit
Line-Pegel (0 dB) oder die Position »MIC« für Mikrofonquellen.
NEUTRIK POWERCON AC IN (BLAU) UND AC LINK-BUCHSE (gRAU). Ein-und
Ausgangsbuchse für die Netzstromversorgung über Neutrik PowerCon-Anschlüsse
HAUPTNETzSCHALTER. Der Hauptnetzschalter schaltet die Netzstromversorgung ein
und aus.
8
9
10
VOR dEM ANScHLIESSEN
dES LAuTSPREcHERS
VOR dEM EINScHALTEN
dES LAuTSPREcHERS
EINScHALTEN
dES LAuTSPREcHERS

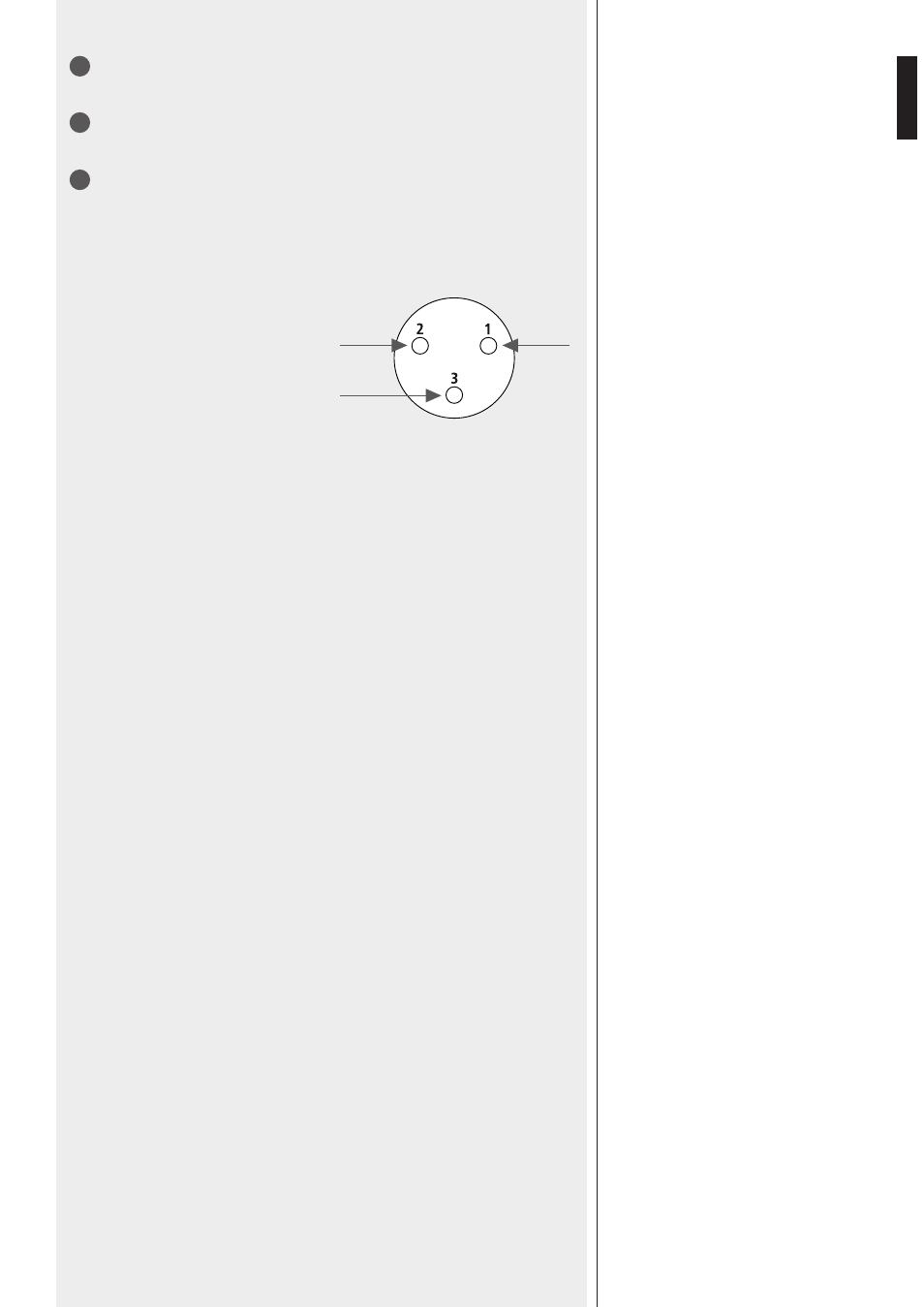

HOT GND
BAL. XLR
COLD
ANScHLüSSE Die Pins der XLR-Anschlüsse sind nach folgendem AES-Standard belegt:
PIN 1 = MASSE (ABSCHRIMUNg)
PIN 2 = POSITIVE SIgNALADER (HOT +)
PIN 3 = NEgATIVE SIgNALADER (INVERTIERT, COLD -)
Auf der geräterückseite finden Sie alle Bedienelemente sowie Signal- und Netzanschlüsse.
Sollte es notwendig sein, die Spannungseinstellung zu ändern, kontaktieren Sie bitte Ihren
Händler oder ein autorisiertes RCF Service-Center. Dieser Vorgang erfordert den Austausch
der Sicherung und ist einer RCF Service-Werkstatt vorbehalten.
Schließen Sie nun das Netzkabel und die Signalleitungen an, stellen Sie jedoch vor
dem Einschalten des Lautsprechers sicher, dass der Lautstärkeregler (ggf. auch der des
Mischpultausgangs) in Minimalstellung steht. Es ist wichtig, dass das Mischpult bereits
vor dem Einschalten des Lautsprechers eingeschaltet wurde. Dies vermeidet sowohl eine
Beschädigung des Lautsprechers als auch laute Einschaltgeräusche (lautes Knacken) von
anderen gliedern der Signalkette. generell wird empfohlen, die Lautsprecher immer zuletzt
einzuschalten und sie unmittelbar nach dem gebrauch auszuschalten.
Nun können Sie den Lautsprecher einschalten und mit dem Lautstärkeregler einen
geeigneten Pegel einstellen.
Die Verstärker der Serie sind mit einem Mikroprozessor ausgestattet, der für die Steuerung
des digitalen Signalprozessors (DSP) sowie der Verstärkereinheit zuständig ist.
Das ordnungsgemäße Einschalten des Verstärkers wird durch einen Initialisierungsvorgang
sichergestellt. Während dieses Selbsttests des Systems bleiben die LEDs (Limiter-,
Signal- und Power-Status-LED), die sich auf dem Verstärkermodul befinden, für ca. 2
Sekunden ausgeschaltet. Am Ende des Initialisierungsvorgangs bleibt die grüne Power-
Status-LED dauerhaft erleuchtet. Im Falle einer schwerwiegenden Funktionsstörung des
Lautsprechersystems leuchtet die Status-LED mehrfach auf. gleichzeitig blinkt die rote
Limiter-LED auf dem Verstärkermodul. Der Lautsprecher wird automatisch stummgeschaltet
(Status »Mute«).
