Introduzione
10

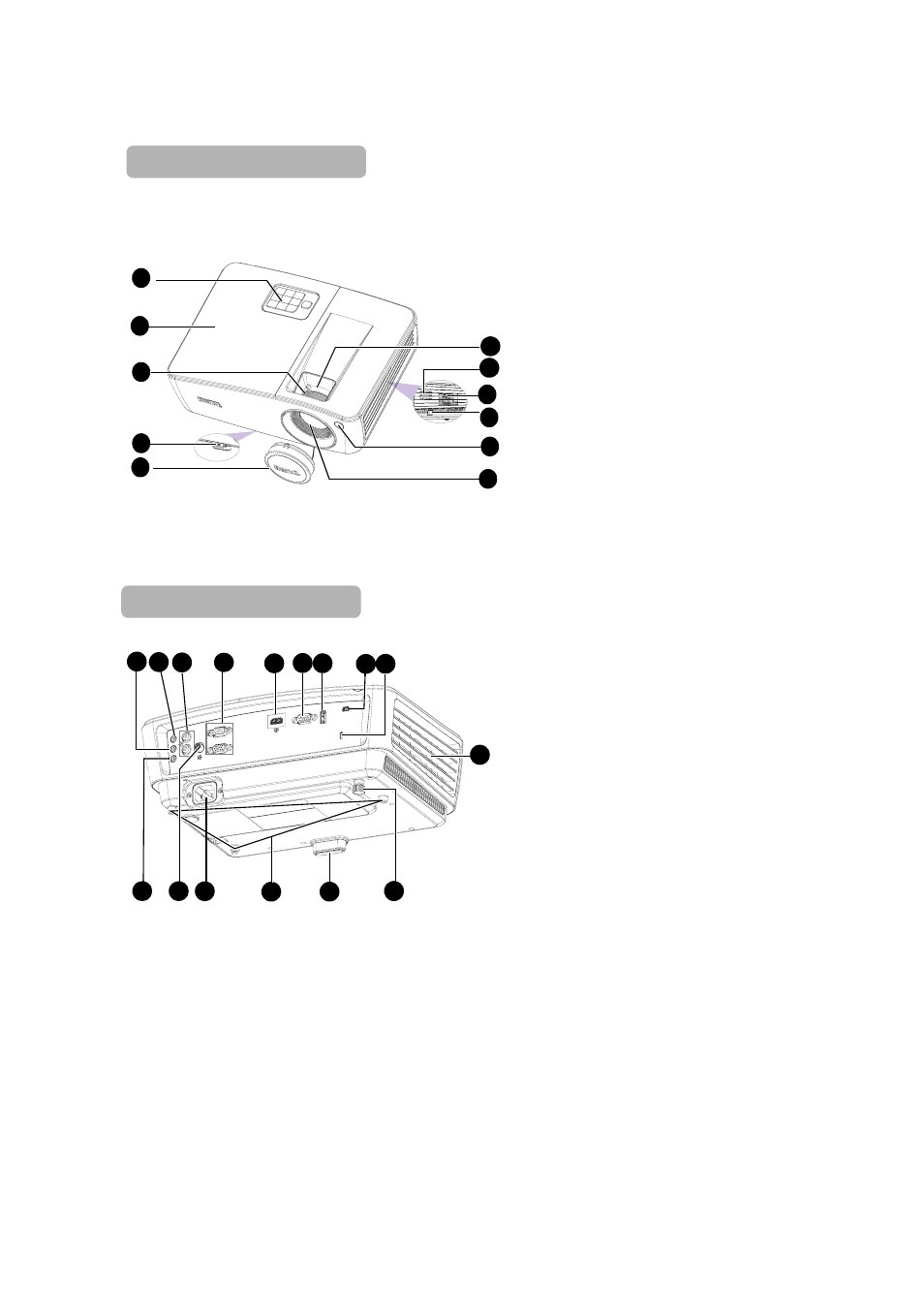

Veduta esteriore del proiettore
1.
Pannello di controllo esterno
(Fare riferimento alla sezione
per i
dettagli.)
2.
Coperchio della lampada
3.
Ghiera di messa a fuoco
4.
Tasto di sgancio rapido
5.
Coperchio dell'obiettivo
6.
Obiettivo del proiettore
7.
Sensore IR frontale
8.
Barra di protezione
9.
Fori per la ventilazione (ingresso)
10. Altoparlante
11. Ghiera dello zoom
12. Connettore uscita Audio
13. Connettore ingresso Audio
14. Connettore ingresso audio (S/D)
15. Connettore ingresso segnale
RGB (PC) / video a componenti
(YPbPr/ YCbCr)
16. Connettore ingresso HDMI
17. Porta controllo RS-232
18. Jack tipo USB A/1.5A
19. Connettore USB mini-B
20. Slot per blocco antifurto
Kensington
21. Fori per la ventilazione (uscita)
22. Piedino posteriore di regolazione
23. Piedino di regolazione a sgancio
rapido
24. Fori per installazione a soffitto
25. Connettore cavo d'alimentazione
CA
26. Connettore ingresso video
27. Connettore ingresso microfono
Lato anteriore/superiore
1
9
5
11
3
8
7
6
4
10
2
15
18
12
14
21
22
13
27
17
16
19
24
23
20
25
26
Lato posteriore/inferiore
