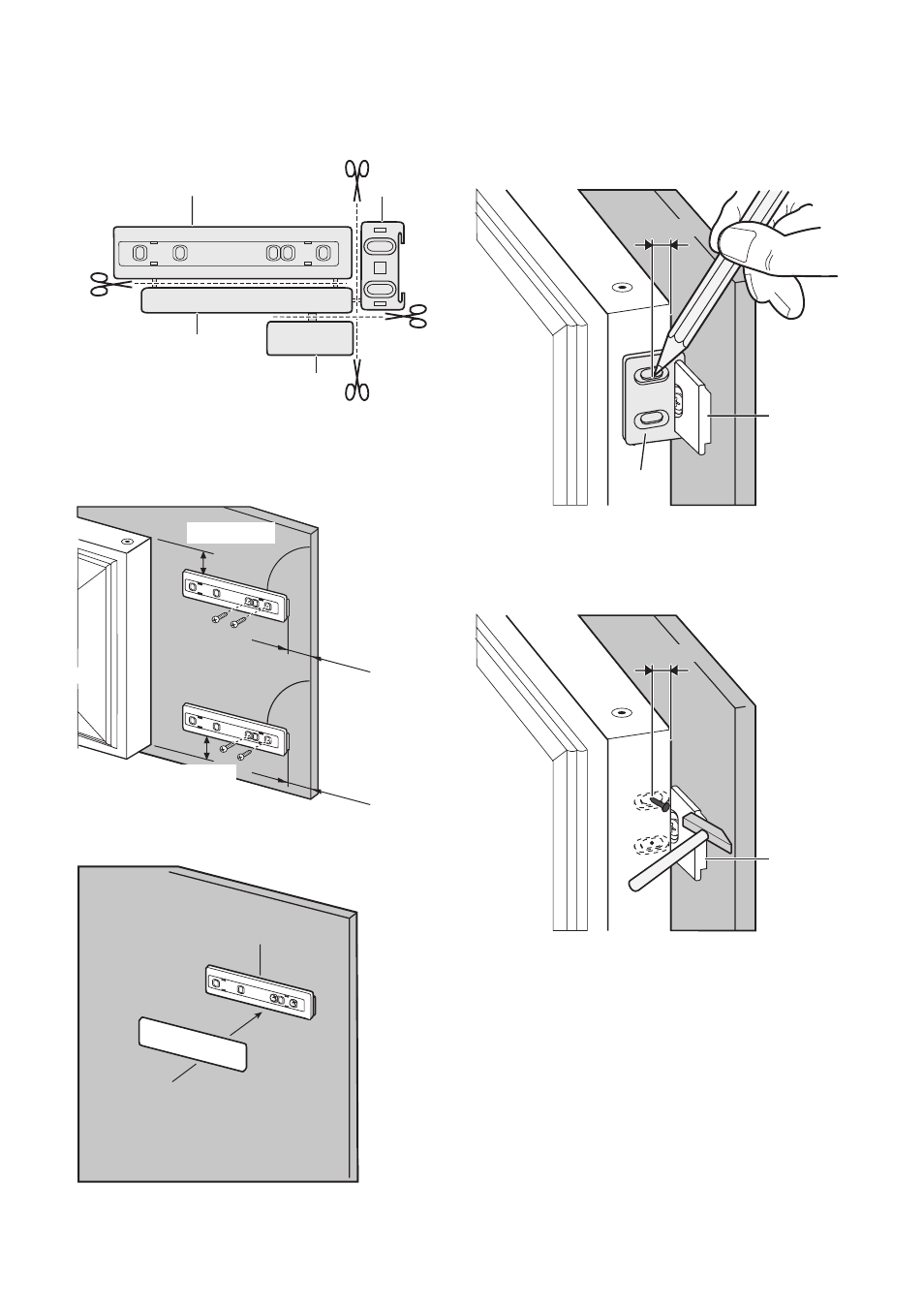

7. Staccare le parti Ha, Hb, Hc e Hd
Ha Hb
Hc
Hd
8. Installare la parte Ha sul lato interno del
mobile da cucina.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
9. Spingere la parte Hc sulla parte Ha.
Ha
Hc
10. Aprire la porta dell'apparecchiatura e la
porta del mobile da cucina con un'an-
golazione di 90°.
Inserire la squadretta (Hb) nella guida
(Ha).
Unire la porta dell'apparecchiatura alla
porta del mobile e marcare i fori.
Ha
Hb
8 mm
11. Togliere le staffe e segnare la posizione
in cui deve essere inserito il chiodo (K) a
una distanza di 8 mm dal bordo esterno
della porta.
Ha
K
8 mm
12. Riapplicare la squadretta sulla guida e
fissarla con le viti in dotazione.
Allineare la porta del mobile con quella
dell'apparecchiatura regolando la parte
(Hb).
