DE DIETRICH DQH740JE1 - Manuale (Pagina 8)

53
2 / INSTALLAZIONE DELLA VOSTRA LAVASTOVIGLIE IT

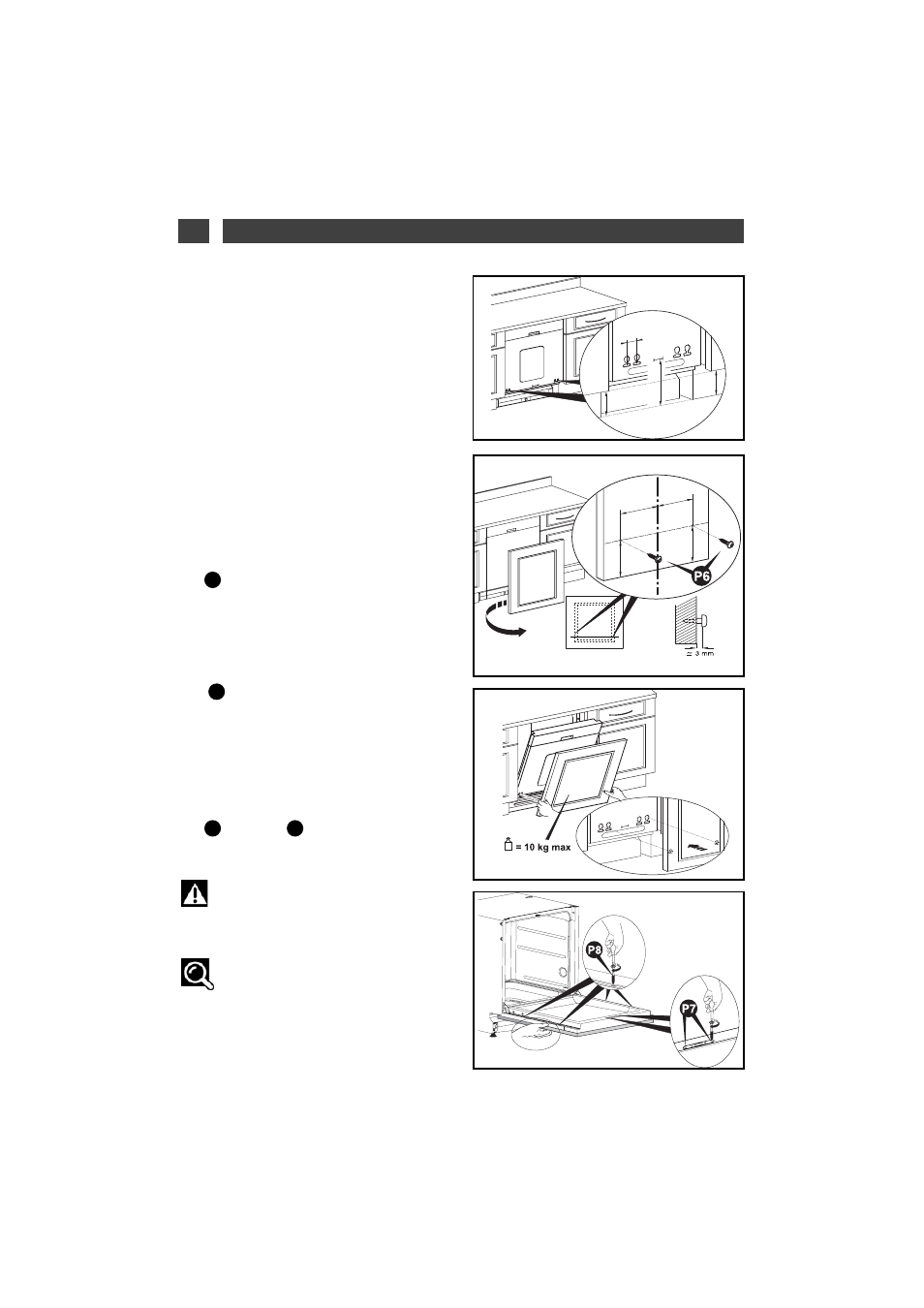

• MONTAGGIO DEL PANNELLO
DELLA PORTA (Rivestimento
con un solo sostegno)
- Misurate la distanza tra il pavimento e la
parte inferiore del pannello della porta del
mobile adiacente (quota B, Fig. 5.1)
- Misurate la distanza tra il pavimento e la mar-
chiatura nella parte inferiore del pannello della
porta (quota A)
- Calcolate la quota D = A – B, tracciate una
linea alla quota D nella parte posteriore del
pannello, sulla parte inferiore.(Fig. 5.2)
- Posizionate i due posti della vite a 262 mm
dall’asse del pannello in legno. Mettere le 2
viti (Fig. 5.2)
- Applicare il vostro pannello in legno sulla
porta comprimendo leggermente i rialzi se
(Fig. 6.1)
- Se vi è un problema di avvitatura scalate la
vite dI 22 mm.
- Applicate il pannello in legno sulla (Fig. 6.2).
- -Aprite la porta della lavastoviglie mante-
nendo il pannello applicato sulla porta.
Centrate il pannello in legno lateralmente se
necessario rispetto al pannello. Mettere le 2
viti
e le 4 viti (Fig. 6.2).
Attenzione :
Se il pannello in legno è molto duro,
fate in modo di fare un foro di guida prima
dell’avvitatura.
Consiglio :
Se il vostro apparecchio viene conse-
gnato con un pannello coibente fonico incol-
larlo prima dell’installazione del pannello
della porta.
P8 P7
P6
P6
D
D
262
262
✍
Fig. 6.1
Fig. 5.2
D=A-B
B
A
(22)
B
Fig. 5.1
Fig. 6.2
