27
Uso con il browser web nella propria rete
•
Totale
La schermata Start visualizza il valore Giorno corrente nel diagramma.
2�7�1 Incentivi Giorno
La scheda Giorno degli Incentivi visualizza la produzione, il consumo e l'autoconsumo di energia in una
curva giornaliera. I valori a sinistra in alto nella legenda del diagramma, possono essere attivati e disattivati
direttamente in qualsiasi momento mediante un clic del mouse.
Nel diagramma sono visualizzati valori diversi in unità differenti. Le unità impiegate e i relativi colori sono
definiti nella legenda.
Facendo scorrere il cursore del mouse lungo la curva è possibile visualizzare il valore prodotto nell'arco
della giornata.

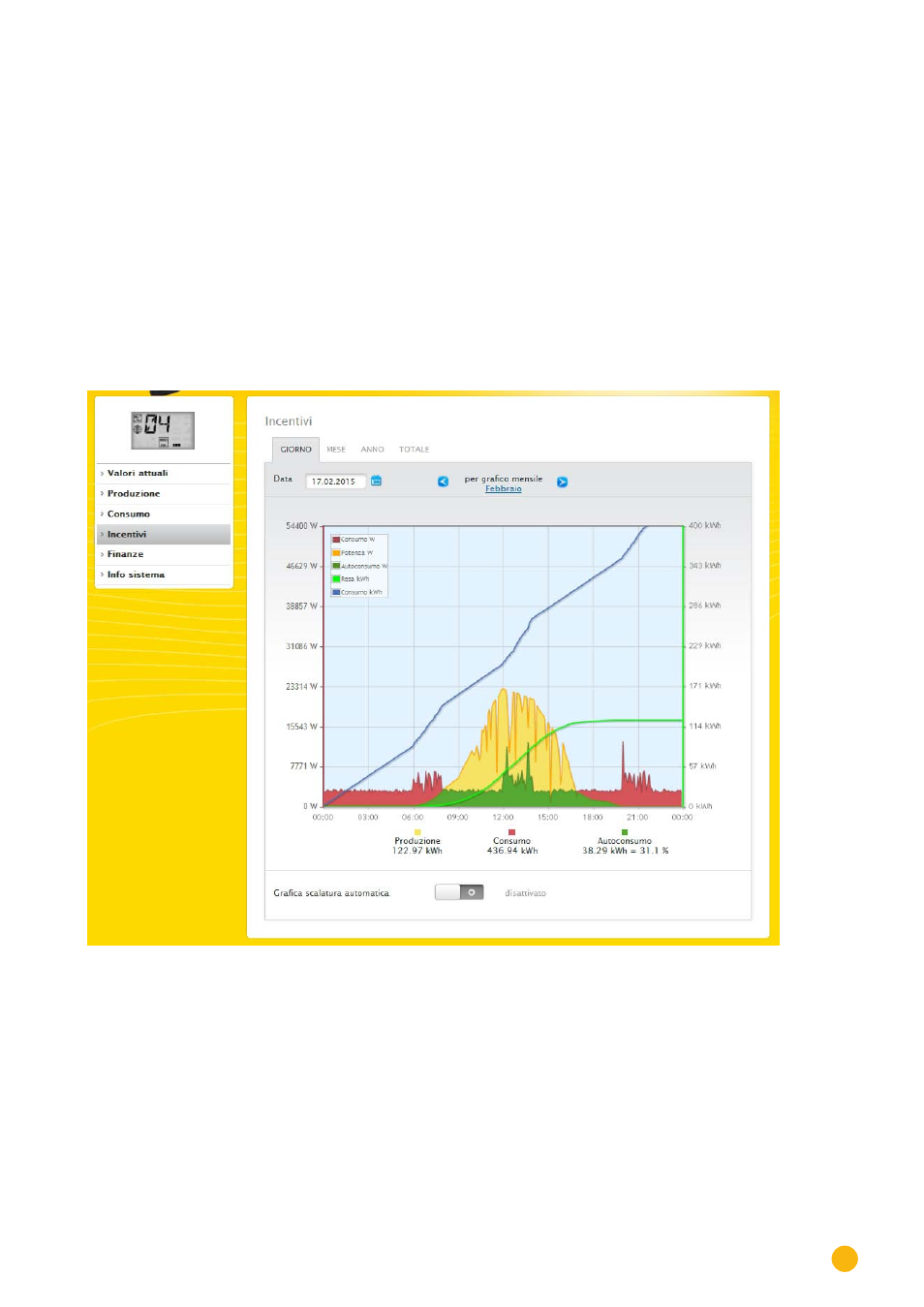

Fig. 17: Diagramma Incentivi Giorno con scalatura automatica disattivata
Significato delle aree colorate nella curva giornaliera:
L'area verde indica il consumo coperto dalla corrente prodotta dall'impianto fotovoltaico. L'area gialla
indica l'eccesso di produzione dell'impianto fotovoltaico, l'area rossa mostra il consumo non coperto dalla
corrente prodotta dall'impianto fotovoltaico.
In alternativa alla visualizzazione Diagramma è prevista la possibilità di selezionare la modalità di visualiz-
zazione Tabella .
Significato dei quadrati colorati nella visualizzazione grafica in Incentivi:
(vedere figura Diagramma Incentivi Giorno)
•
Quadrato giallo - Produzione
