Problemi e soluzioni
12-21
12
Eliminazione degli inceppamenti carta
Se si verifica un inceppamento della carta, sul pannello
a sfioramento viene visualizzato il messaggio
Inceppamento carta
e il sistema si blocca. Fare
riferimento alle seguenti procedure per rimuovere la
carta inceppata.

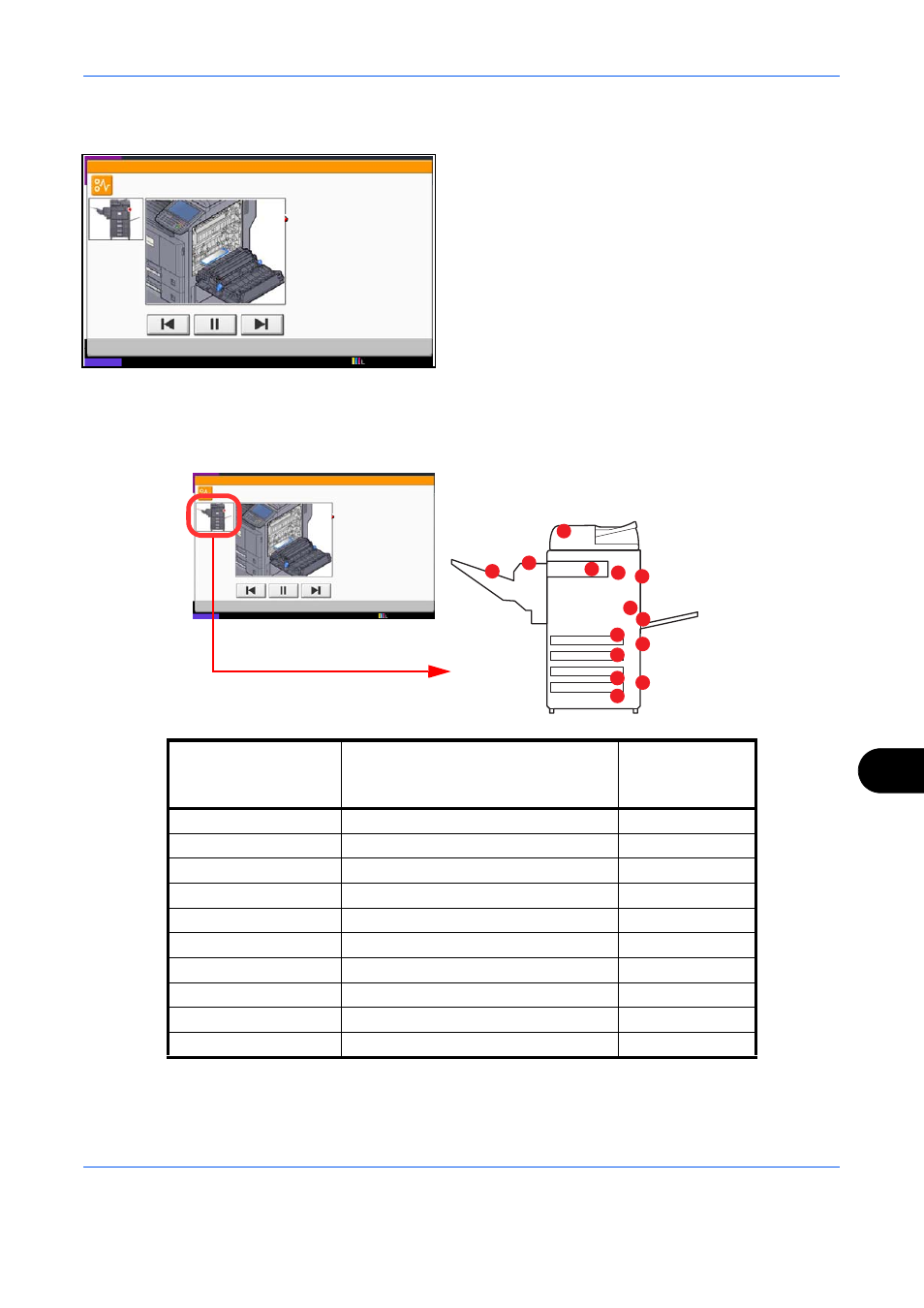

Indicatori della posizione degli inceppamenti
Se si verifica l'inceppamento della carta, viene visualizzata la posizione dell'inceppamento, come indicato in
figura, contrassegnata da una lettera corrispondente al componente interessato nel sistema. Vengono anche
visualizzate le istruzioni per la rimozione dei fogli inceppati.
Una volta eliminato l'inceppamento, il sistema passa in modalità di riscaldamento e il messaggio di errore viene
annullato. La periferica riprende la stampa a partire dalla pagina in cui si è verificato l'inceppamento.
JAM
Inceppamento carta.
02/04
1. Rimuovere la carta dal dispositivo
di espulsione carta.
2. Aprire il coperchio destro 1 della
periferica e rimuovere la carta.
Rimuovere la carta dal
bypass.
3. Aprire lo sportello del gruppo fusore (A1)
e rimuovere la carta.
4. Chiudere il coperchio.
Stato 12/12/2011 10:10
JAM
Inceppamento carta.
02/04
1. Rimuovere la carta dal dispositivo
di espulsione carta.
2. Aprire il coperchio destro 1 della
periferica e rimuovere la carta.
Rimuovere la carta dal
bypass.
3. Aprire lo sportello del gruppo fusore (A1)
e rimuovere la carta.
4. Chiudere il coperchio.
Stato 12/12/2011 10:10
A
D
E
G
J
J H
B
C
C
B
I
F
C
Indicatore della
posizione di
inceppamento carta
Indicatore di inceppamento carta
Pagina di
riferimento
A Cassetto 1 12-22
B Cassetto 2 12-23
C Cassetto 3 o 4 (opzionale) 12-24
D Bypass 12-25
E Unità fronte/retro 12-27
F Vassoio interno / Unità di fissaggio 12-28
G Alimentatore di originali 12-30
H Separatore lavori 12-32
I Unità di collegamento 12-33
J Finisher documenti (opzionale) 12-34
