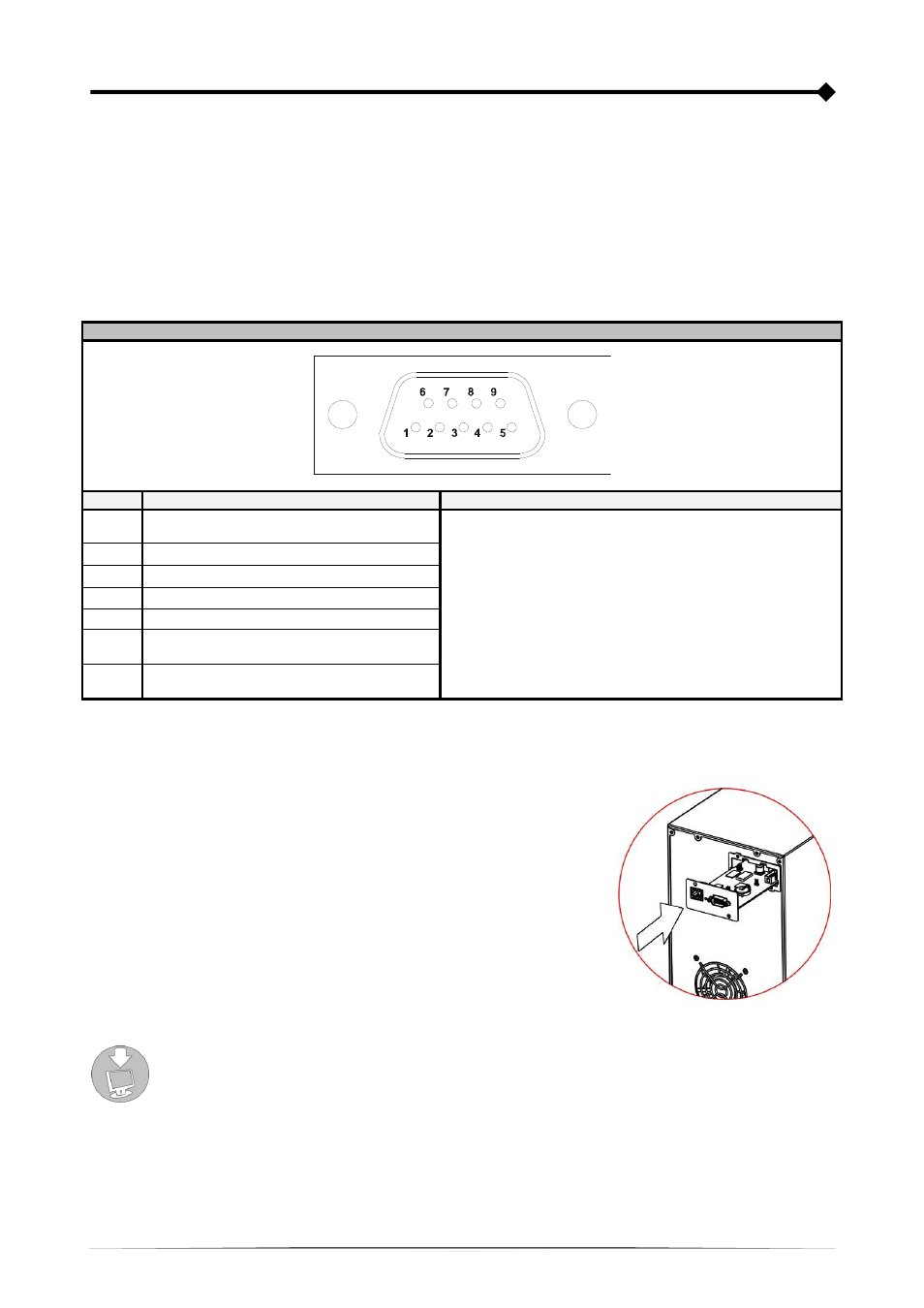

Pagina 22: Ommunication
22
P
ORTE DI COMUNICAZIONE
Nella parte posteriore dell’UPS (vedi Viste UPS) sono presenti le seguenti porte di comunicazione:
• Connettore
RS232
• Connettore
USB
•
Slot di espansione per schede di comunicazione aggiuntive
C
ONNETTORE
RS232
CONNETTORE RS232
PIN #
SEGNALE
NOTE
1
Uscita programmabile *:
[predefinito: UPS in blocco]
(*) Contatto optoisolato max. +30Vdc / 35mA.
Tali contatti possono essere associati ad altri eventi
tramite apposito software
Per maggiori informazioni riguardanti l’interfacciamento con
l’UPS fare riferimento all’apposito manuale
2 TXD
3 RXD
5 GND
6
Alimentazione DC (Imax = 20mA)
8
Uscita programmabile *:
[prede
arica]
finito: preallarme di fine sc
9
Uscita programmabile *:
[predefinito: funzionamento da batteria]
C
OMMUNICATION
S
LOT
L’UPS è fornito di uno slot di espansione per schede di comunicazione
opzionali (vedi figura a lato) che consentono all’apparecchiatura di dialogare
cipali standard di comunicazione.
utilizzando i prin
Alcuni esempi:
• Seconda porta RS232 e USB
• Duplicatore
di
seriale
• Scheda di rete Ethernet con protocolli TCP/IP, HTTP e SNMP
• Scheda convertitore di protocollo JBUS / MODBUS
• Scheda convertitore di protocollo PROFIBUS
• Scheda con contatti isolati a relè
Per verificare la disponibilità di ulteriori accessori consultare il sito web www.riello-ups.com.
