ORTE DI COMUNICAZIONE

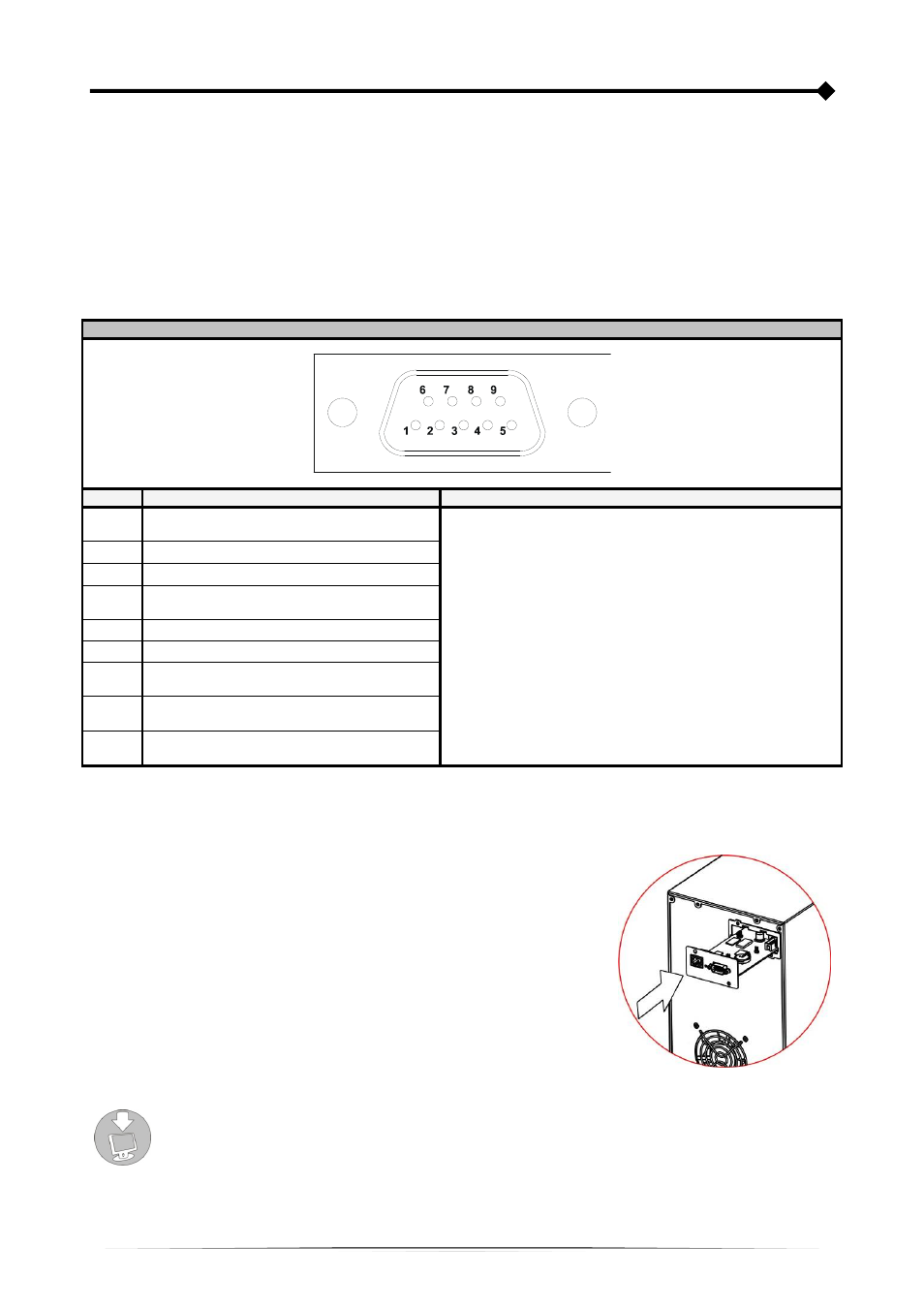

Nella parte posteriore dell’UPS (vedi Viste UPS) sono presenti le seguenti porte di comunicazione:
 Connettore RS232
 Connettore USB
 Slot di espansione per schede di comunicazione aggiuntive
C
ONNETTORE
RS232
CONNETTORE RS232
PIN # SEGNALE NOTE
1
Uscita programmabile *:
[predefinito: UPS in blocco]
(*) Contatto optoisolato max. +30Vdc / 35mA.
Tali contatti possono essere associati ad altri eventi
tramite apposito software
(**) Comando optoisolato +5÷15Vdc.
Tali contatti possono essere associati ad altri eventi
tramite apposito software
Per maggiori informazioni riguardanti l’interfacciamento con
l’UPS fare riferimento all’apposito manuale
2 TXD
3 RXD
4
Ingresso programmabile **:
[predefinito: disabilitato]
5 GND
6
Alimentazione DC (Imax = 20mA)
7
Ingresso programmabile **:
[predefinito: disabilitato]
8
Uscita programmabile *:
[predefinito: preallarme di fine scarica]
9
Uscita programmabile *:
[predefinito: funzionamento da batteria]
C
OMMUNICATION
S
LOT
L’UPS è fornito di uno slot di espansione per schede di comunicazione
opzionali (vedi figura a lato) che consentono all’apparecchiatura di
dialogare utilizzando i principali standard di comunicazione.
Alcuni esempi:
 Seconda porta RS232 e USB
 Duplicatore di seriale
 Scheda di rete Ethernet con protocolli TCP/IP, HTTP e SNMP
 Scheda convertitore di protocollo JBUS / MODBUS
 Scheda convertitore di protocollo PROFIBUS
 Scheda con contatti isolati a relè
Per verificare la disponibilità di ulteriori accessori consultare il sito web www.riello-ups.com
