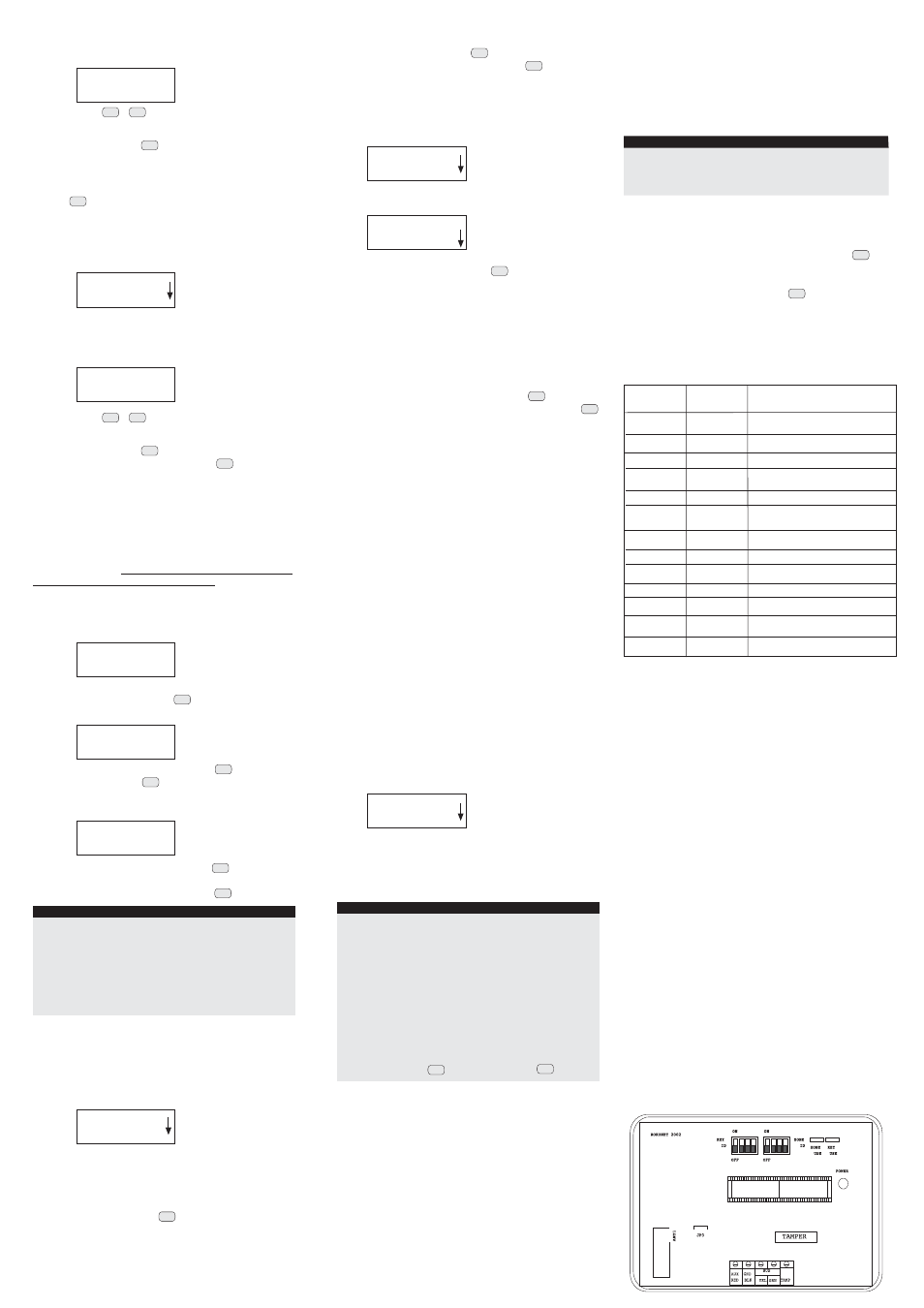

NOTA:
NOTA: NOTA:
2. Premere [1] per entrare nel menù di Aggiunta e Cancellazione
Moduli.
3. Premere [2] per aggiungere un modulo di Espansione Zone. Il
display mostrerà:
4. Usare i tasti status e Bypass per posizionare il cursore sul campo
del numero ID del modulo ed inserire il numero ID del modulo
che si sta aggiungendo. Posizionare poi il cursore sul campo
TIPO ed usare il tasto
Stay per commutare tra le varie opzioni
disponibili selezionandone una delle due di seguito elencate:
Ø WZ08 (Espansione 8 Zone Radio)
Ø WZ16 (Espansione 16 Zone Radio)
Premere #
Disarm per confermare la scelta.
● Per aggiungere il modulo di espansione telecomandi (TX) radio
procedere come segue:
1. Dall'interno del menù di programmazione tecnica (prima riga
PROG. TECNICA), premere [7] per accedere al menù
Accessori . Apparirà il primo sottomenù: "AGG./CANC. MDL.":
2. Premere [1] per entrare nel menù di Aggiunta e Cancellazione
Moduli.
3. Premere [6] per aggiungere un modulo di Espansione
Telecomandi TX Radio. Il display mostrerà:
4. Usare i tasti status e Bypass per posizionare il cursore sul campo
del numero ID del modulo ed inserire il numero ID del modulo
che si sta aggiungendo. Posizionare poi il cursore sul campo
TIPO ed usare il tasto
Stay per visualizzare il solo modulo
Telecomandi disponibile: WBT8. Premere #
Disarm per confermare.
Fase 2: Calibrazione del Modulo
Radio
(solo sulla ProSYS e WaveSYS).
Si raccomanda di effettuare la calibrazione per ogni modulo radio.
La soglia di rumore stabilita dovrebbe essere più alta rispetto al valore
rilevato in modo da fornire una comunicazione pulita tra il ricevitore
e i trasmettitori radio.
Fare riferimento alla nota della fase 5 per
determinare il valore di soglia da impostare.
● Per calibrare il modulo procedere come segue:
1. Dall'interno del menù di programmazione tecnica della ProSYS
o WaveSYS premere [2] [9] [5] per accedere alla funzione di
manutenzione Calibrazione Modulo Radio. Il display mostrerà:
2. Selezionare l'espansione zone radio per la quale si vuole calibrare
la sezione ricevente e premere #
Disarm Il display mostrerà la soglia
di rumore in frequenza impostata come da display seguente:
3. Per effettuare la calibrazione usare il tasto Stay per fare apparire
la [S] SI, poi premere #
Disarm .
4. Dopo che il processo di calibrazione è terminato, il display
visualizzerà il nuovo valore rilevato come da display che segue:
5. Per confermare il nuovo valore premere #
Disarm , - OPPURE -
per inserire un valore diverso rispetto a quello rilevato, digitare
il nuovo valore e confermarlo con il tasto
#
Disarm .
Per assicurare che forti segnali momentanei di interferenze radio
(per disturbi ambientali) non causino allarmi di interferenza
radio, è possibile inserire un valore di soglia maggiore rispetto
a quello ottenuto nel processo di calibrazione. In questo caso
è necessario verificare che i trasmettitori radio arrivino con
unsegnale maggiore di almeno 5 punti il valore della soglia
impostato (Per maggiori informazioni fare riferimento al Test di
Comunicazione Radio descritto più avanti nella Fase 5).
Fase 3: Memorizzazione dei
sensori e dei Telecomandi Radio:
● Per memorizzare le zone (sensori) radio procedere come segue:
1. Dall'interno del menù di programmazione tecnica premere [2]
per accedere al menù Zone. Il display mostrerà:
2. Premere [9] per accedere al sottomenù Manutenzione.
3. Premere [6] nel menù della ProSYS/WaveSYS o [5] nel menù
della Orbit-PRO per accedere all'opzione di memorizzazione
zone radio.
4. Selezionare il numero di zona per il quale si vuole memorizzare
il sensore radio e premere #
Disarm .
5. Selezionare una delle opzioni seguenti:
Premere [1] per passare al numero di zona successivo (salta).
Premere [2] per memorizzare il sensore per il numero di zona
selezionato (scrivi). Dopo aver scelto questa opzione effettuare
la trasmissione del messaggio "WRITE" dal trasmettitore
Tempo di Specifica con quale frequenza la centrale
Supervisione controllerà di aver ricevuto, individualmente, i
segnali di ogni trasmettitore del sistema. La
centrale genererà una segnalazione locale di
guasto identificando la zona di ogni trasmettitore
dal quale non ha ricevuto alcun segnale entro
il periodo di tempo di Supervisione programmato.
Il valore programmabile va da 0 a 7 ore.
Nota: Il valore 0 disabilita la funzione di
supervisione.
La programmazione di fabbrica della centrale relativa ai parametri
Interferenza Radio (20 secondi), Interferenza Udibile (abilitata) e
Supervisione (2 Ore) don devono essere modificati, pena il
decadimento della CERTIFICAZIONE IMQ - SISTEMI DI SICUREZZA.
Test Sensori (Prova di Movimento)
Una volta terminata l'installazione effettuare il test dei sensori
verificando il loro corretto funzionamento. Procedere come segue:
1. Dal normale modo di funzionamento utente premere * per
accedere al menù Funzioni Utente poi premere [4] per accedere
al menù Manutenzione.
2. Inserire il Codice Tecnico e premere #
Disarm
3. Premere [0] per eseguire il Test Sensori.
4. Alla fine del test premere un tasto e scorrere la lista delle zone
attivate verificando che ci siano tutte.
Codici Prodotto:
I Prodotti di seguito elencati non sono coperti da Certificazione IMQ
- SISTEMI DI SICUREZZA:
Tutti i Trasmettitori in 433 MHz. , RP128EWR000A, RWT72M86800A,
RWT72X86800A RWT72P86800A, RWT32S86800A,
RW140KWL000A, RWT50P86800A.
Avvertenza
Questo dispositivo è stato testato e trovato conforme con i limiti Classe B dei
dispositivi digitali, parte 15 della regolamentazione FCC. Questi limiti sono stati
stabiliti per garantire un'adeguata protezione contro le interferenze in installazioni
residenziali. Questo apparato genera, utilizza e può irradiare energia di radiofrequenza
e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze
durante le comunicazioni radio. Comunque, non si garantisce che le interferenze
non si verifichino in installazioni particolari. Se questa apparecchiatura dovesse
causare interferenze alla ricezione radio o televisiva, che può essere verificata
alimentando e disalimentando l'unità, l'utente può provare a correggere l'interferenza
con una o più d'una delle seguenti contromisure:
- Riorientare o riposizionare l'antenna ricevente (radio/TV)
- Aumentare la distanza tra l'unità e il ricevitore (radio o TV)
- Collegare l'alimentazione in una presa differente da quella a cui è collegato il
ricevitore (radio o TV)
- Consultare il venditore o un tecnico esperto in apparecchiature Radio/TV.
La modifica di questa apparecchiatura non espressamente approvata dalla parte
direttamente responsabile della conformità del prodotto (RISCO Group)
potrebbe invalidare il diritto dell'utente di utilizzare l'apparecchiatura.
(normalmente aprendo e chiudendo l'interruttore tamper) ed
attendere un tono acustico di conferma memorizzazione.
Premere [3] per cancellare i dati dalla locazione (n° di zona)
selezionata e, tramite il tasto
Stay , fare apparire una [S] SI per
confermare l'azione richiesta. Premere poi #
Disarm .
Premere [4] per impostare o no il controllo supervisione per il
sensore memorizzato per questo numero di zona.
● Per memorizzare li telecomandi radio procedere come segue:
1. Dall'interno del menù di programmazione tecnica premere [8]
per accedere al menù Varie. Il display mostrerà:
2. Premere [2] per accedere al menù di Memorizzazione
Telecomandi Radio. Il display mostrerà:
3. Selezionare il numero del telecomando da memorizzare
(normalmente il primo) e premere #
Disarm .
4. Selezionare una delle opzioni seguenti:
Premere [1] per passare al numero di telecomando successivo
(salta)
.
Premere [2] per memorizzare il telecomando per il numero di
telecomando selezionato (scrivi). Dopo aver scelto questa
opzione effettuare la trasmissione del messaggio "WRITE" dal
telecomando (premere un qualsiasi tasto del telecomando) ed
attendere un tono acustico di conferma memorizzazione.
Premere [3] per cancellare i dati dalla locazione (numero del
telecomando) selezionata e, tramite il tasto
Stay , fare apparire
una [S] SI per confermare l'azione richiesta. Premere poi #
Disarm .
Fase 4: Definizione dei parametri
per le zone radio e per i
telecomandi:
● Per definire i parametri delle zone radio procedere come segue:
Per impostare i parametri di funzionamento delle zone radio si segue
la stessa programmazione che và effettuata per le zone filari. Fare
riferimento alla sezione delle zone del
Manuale di Installazione e
Programmazione ProSYS/Orbit-PRO.
● Per definire i parametri dei Telecomandi (TX) radio procedere
come segue:
Ogni telecomando radio ha 4 tasti che possono effettuare le operazioni
di INSERIMENTO, DISINSERIMENTO, PANICO, ATTIVAZIONE
USCITA. Fare riferimento per la programmazione di queste opzioni
al Manuale fornito con i Telecomandi Radio "Rolling Code" o al Menù
Varie del
Manuale di Installazione e Programmazione ProSYS/Orbit-
PRO.
Fase 5: Test di verifica qualità di
comunicazione radio
Effettuare il test di comunicazione radio tra i trasmettitori del sistema
ed il modulo ricevente al fine di garantire il corretto funzionamento
delle zone radio.
1. Dal menù della programmazione tecnica premere [2] [9] [7]
nel menù della ProSYS/WaveSYS o [2] [9] [6] nel menù della
Orbit-PRO per accedere all'opzione di Test Comunicazione
Radio
. Il display mostrerà:
2. Attivare i sensori radio (apertura e chiusura porte e finestre,
attivazione dei volumetrici ecc..) e attendere qualche secondo
affinché il ricevitore visualizzi il valore del trasmettitore testato.
La qualità di comunicazione viene indicata tramite un valore
che va da 00 a 63 per i ricevitori in 868.65MHz e da 00 a 99
per i ricevitori in 433.92 MHz.
Nel test di comunicazione radio un valore ritenuto accettabile
è maggiore di 5 punti rispetto al valore della soglia rilevato con
il parametro di calibrazione Modulo Radio illustrato
precedentemente.
Un valore a 00 indica che non c'è comunicazione tra il
trasmettitore e il modulo radio.
Per effettuare il test degli altri trasmettitori radio è anche possibile
attivarli e successivamente spostarsi con le frecce per verificare
i valori di ricezione.
Una nuova trasmissione aggiorna sul display il valore
precedentemente visualizzato.
Per verificare le segnalazioni partendo dal valore 00 uscire dalla
funzione con il tasto
* e rientrarci con il tasto #
Disarm .
Per maggiori informazioni fare riferimento al Manuale di Installazione
e Programmazione ProSYS/Orbit-PRO.
Programmazioni Radio Aggiuntive:
Funzione Descrizione
Tempo di Specifica per quanto tempo i Moduli di
Interferenza Espansione Radio della centrale tollerano
Moduli Radio un'interferenza radio, casuale o voluta,
capace di oscurare le segnalazioni dei
trasmettitori radio presenti nel sistema. Se
l'interferenza è presente per il tempo specifico
programmato, allo scadere di quest'ultimo la
centrale segnalerà questo evento. I valori
possibili sono: Non Attivo, 10 secondi, 20 secondi
e 30 secondi. Il segnale di interferenza radio
attiva le sirene solo se il Parametro Interferenza
Udibile è impostato a SI.
MENU: ACCESSORI
1)AGG. / CANC.
MODULO TX RADIO:
ID=1 TIPO=NO
ESPANSIONE ZONE:
ID=1 TIPO=NO
SOGLIA=XX EZ:1
NUOVA SOGLIA=XX
SELEZ. ESP. RADIO:
1) ID: 1 TIP: WZ16
SOGLIA=XX EZ:1
CALIBRA MDL. ? N
MENU: ZONE
1) UNA PER UNA
MEMORIZ . TX RADIO
TX.= 01 (1 : 01)
QUALITA’ DI COM. :
001)Z. = 009:60
MENU: VARIE
1)PROG. TX RADIO
Tensione di Funzionamento:
Assorbimento di Corrente:
Immunità RF:
Temp. di Funzionamento:
Temp. di Stoccaggio:
Dimensioni:
Frequenza:
da 9 a 16 V —
max. 40 mA
20V/m da 80MHz a 1GHz
da 0°C a 50°C
da -20°C a 60°C
14.5cm x 9cm x 3.8cm
RP128EW0800A – 868.65 MHz
RP128EW1600A – 868.65 MHz
RP296EW0800A – 433.92 MHz
RP296EW1600A – 433.92 MHz
Specifiche Tecniche :
RP128EW0800A
RP128EW1600A
RP128EWR000A
RWT72M86800A
RWT72P86800A
RWT72M868IQA
RWT72X86800A
RWT92086800A
RWT92P86800A
RWT32S86800A
RP128T4RC00A
RW140KWL000A
RWT50P86800A
Codice
(868.65MHz)
Codice
(433.92MHz)
Descrizione Prodotto
RP296EW0800A
RP296EW1600A
RP296EWR000A
RWT71EUMV2
RWT71EUPV2
-
RWT90EUV2
RWT90PEU000A
RWT30EUV2
RP296T4RC00A
RW140KWL000H
RWT50EUV2
Espansione 8 zone radio + 8 Telecomandi
"Rolling Code"
Espansione 16 zone radio + 8 Telecomandi
"Rolling Code"
Ripetitore Radio
Trasmettitore per contatti porte/finestre +
magnete
Trasmettitore per contatti a filo per tapparelle
Trasmettitore per Contatti porte/finestre con
magnete e ing. esterno con doppia resistenza
Trasmettitore bicanale per contatti porte/
finestre + tapparelle
Rivelatore radio all'infrarosso passivo
Rivelatore radio all'infrarosso immune agli
animali domestici
Rivelatore ottico di fumo via radio
Trasmettitore 4 tasti "rolling code" da memoriz.
nel modulo telecomandi (TX)
Tastiera Radio
Trasmettitore radio antipanico a 1 canale
