Agility – Manuale Installatore
Pagina 16
La messa a terra dell'impianto, oltre che preservare la sicurezza dell'utente, protegge le apparecchiature da
sovratensioni o scariche atmosferiche che possono danneggiare i circuiti elettronici del sistema. Il terreno
ideale è in terra battuta in cui un filo in rame da 250 centimetri rivestito, collocato vicino ai pali
dell'alimentazione elettrica e del telefono, è sotterrato per diversi centrimetri sotto terra. Si utilizzano poi
viteria e morsetti adeguati per collegare elettricamente ognuna di queste barre e poi il terminale a terra del
dispositivo da proteggere.
Può essere possibile utilizzare un collegamento a terra esistente in loco se ve ne è uno abbastanza vicino ad
Agility. Quando si collega il cavo di terra utilizzare un cavo solido di misura 14 [o superiore
(numericamente inferiore)]. Cercare di tenere il cavo più corto possibile e non farlo passare in condotti, non
avvolgerlo o piegarlo a gomito e non passarlo vicino ad altri cavi. Se occorre piegarlo o modificarne la
direzione, consentire un raggio di curvatura di almeno 20 centimetri dal punto di piega. In caso di dubbio
rivolgersi ad un elettricista specializzato per interventi di messa a terra.
Per mettere a terra l'impianto:
Connettere il morsetto GND di Agility alla terra della rete elettrica per proteggere le apparecchiature da
sovratensioni o scariche elettriche transitorie.
Importante: La connessione della terra dell'impianto va effettuata seguendo le regole riportate negli articoli della legge 46/90
citata nelle pagine iniziali di questo capitolo.

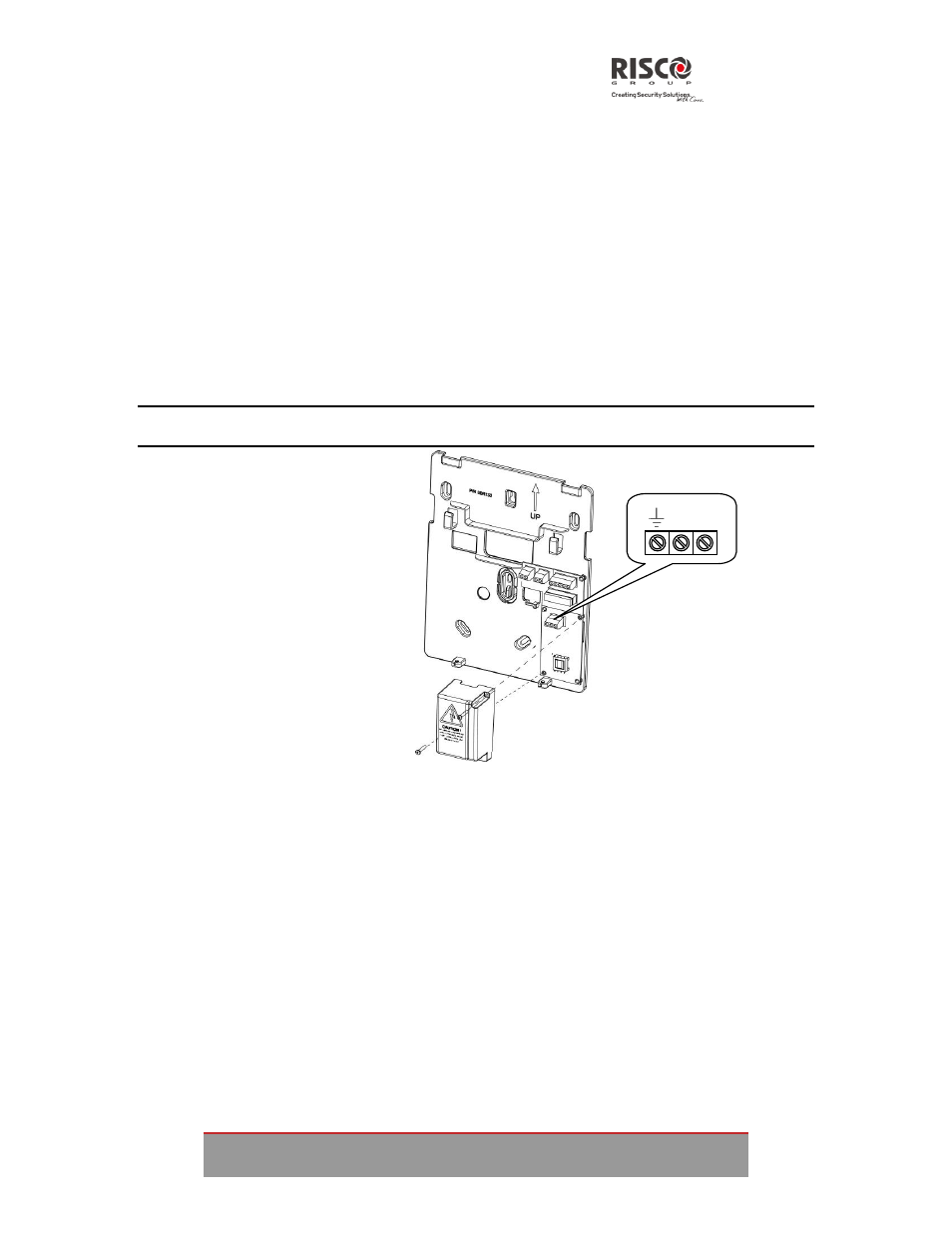

Figura 6: collegamento del cavo di alimentazione 220Vca
Collegamento di Agility all'alimentazione elettrica - Configurazione B
1. La centrale Agility è alimentata da un trasformatore da 9Vcc a 1A
2. Collegare il connettore del trasformatore all’innesto sito sulla scheda di alimentazione (1, Figura
6A).
3. NON collegare il trasformatore all’alimentazione elettrica del sito in questa fase.
N ~
