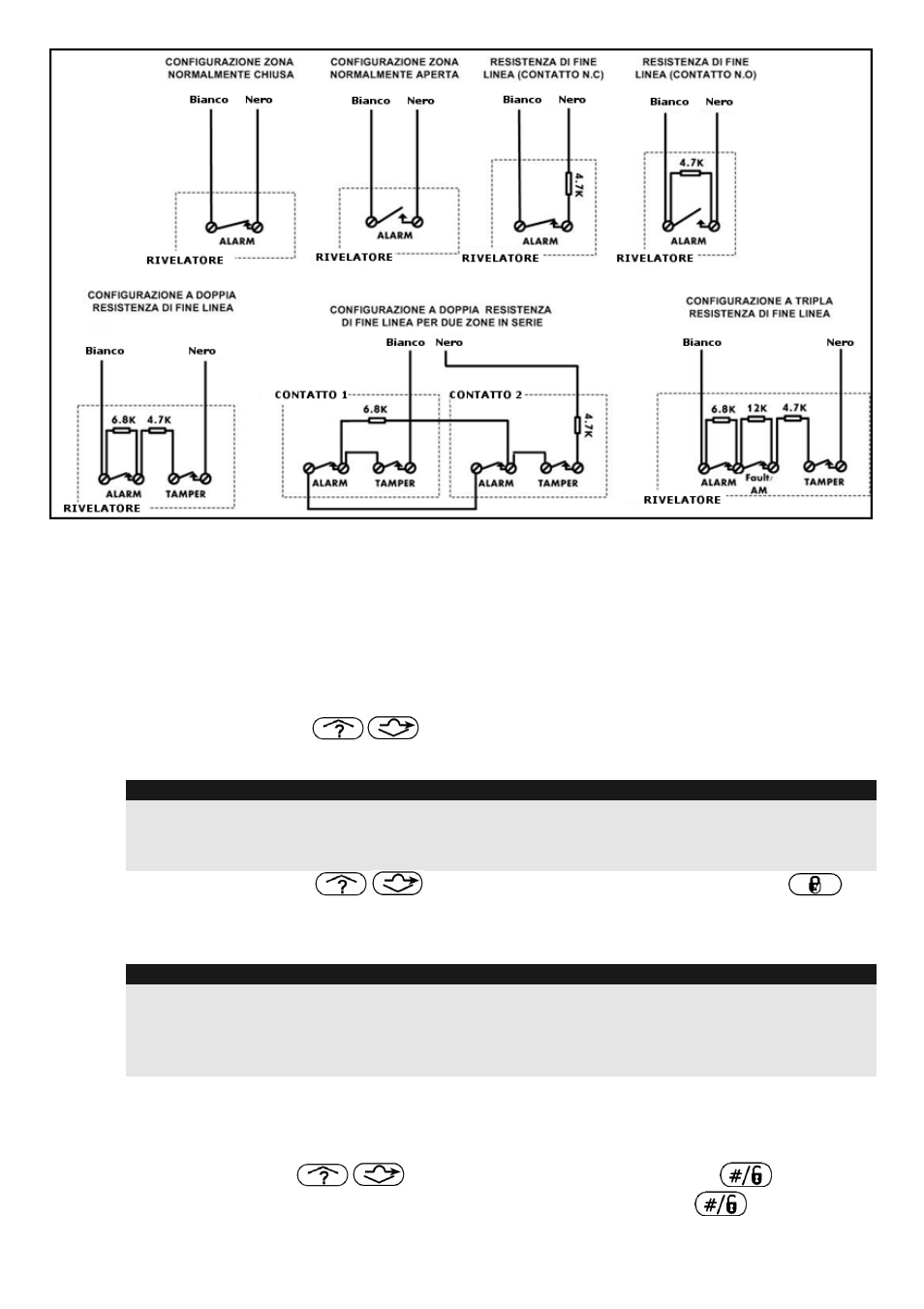

Programmazione
Il modulo a singola zona deve essere configurata nel sistema come BZ1.
Programmare il modulo BZ1 cablato al BUS principale
Passo 1: Aggiungere l’espansione BZ1 all’unità principale
TASTI RAPIDI = ProSYS[7][1][9][5]; LightSYS [7][1][2][09]
1. Dal menù installatore premere i tasti sopra indicati per accedere alla categoria zone BUS.
2. Utilizzando i tasti
/ selezionare l’ID impostato sulla scheda di espansione BZ1
utilizzando i microinterruttori (01-32)
NOTA:
La riga inferiore del display mostra “(0:00) TIPO : NO”. Nel campo 0:00, il numero 0 rappresenta che il
modulo BZ1 è collegata all’unità principale e non è assegnata ad un espansione zone BUS; il numero 00
rappresenta l’ID del modulo BZ1 (massimo 32) come settato tramite microinterruttori.
3. Utilizzando i tasti / spostarsi sul campo TIPO. Utilizzare il tasto per
selezionare la voce BZ1.
4. Ripetere i passi 2 e 3 per le eventuali ulteriori moduli BZ1.
NOTA SOLO PER SISTEMI PROSYS:
Se necessario possono essere aggiunte espansioni zone BUS virtuali al sistema per assegnare ad esse le
espansioni a singola zona. In questa maniera è possibile collegare fino a 32 moduli BZ1 sull’unità principale
senza aggiungere espansioni zone BUS fisiche. Per aggiungere un’espansione zone BUS virtuale selezionare
il TIPO VBZ08 o VBZ16 quando si aggiunge manualmente un’espansione zone (tasti rapidi [7][1][2]).
Passo 2: Assegnare il modulo BZ1 ad una zona e programmare i suoi parametri
Per il sistema ProSYS il modulo BZ1 deve essere configurato come Ing. Zona BUS.
1. Dal menù installatore premere [2] per entrare nel menù zone.
2. Utilizzare i tasti
/ selezionare [UNA PER UNA]e premere .
3. Utilizzare i tasti numerici, selezionare la zona desiderata e premere .
