Manuale di Installazione WatchIN 6

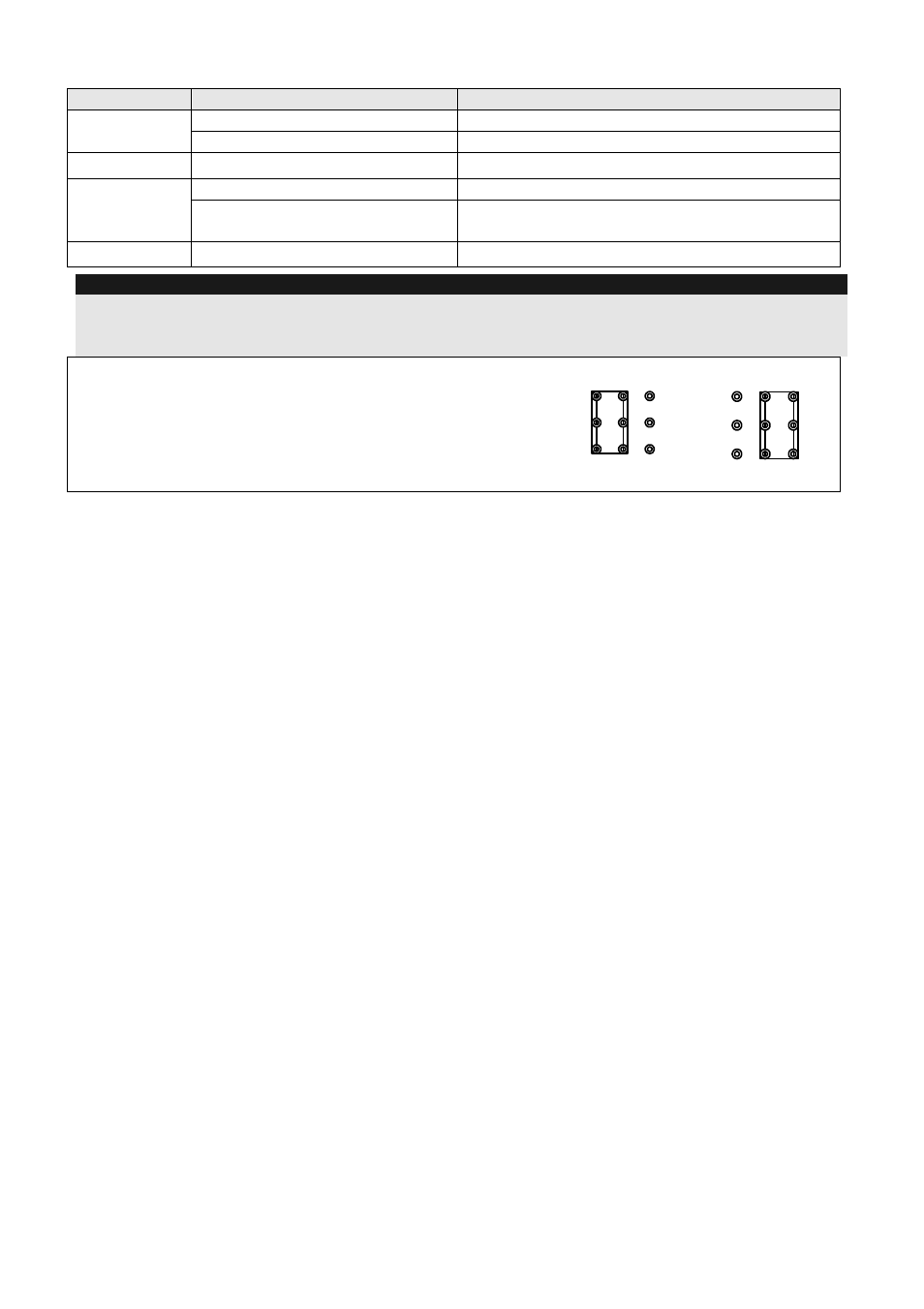

Indicatori LED
LED Stato Descrizione
Acceso Indica rilevazione PIR
GIALLO
Lampeggiante Indica Antimascheramento (AM)
VERDE Acceso Indica rilevazione MW
Acceso Indica ALLARME
ROSSO
Lampeggiante
Indica una anomalia di comunicazione con la
ProSYS (solo modalità BUS)
TUTTI I LED Lampeggiante (uno dopo l’altro) Inizializzazione unità all’accensione
Note:
1. Il microinterruttore 1 va posizionato su ON per abilitare i LED.
2. Solo un LED alla volta può illuminarsi. Per esempio, nel caso di attivazione di entrambi le tecnologie PIR e
MW, o il LED giallo o quello verde si illumina (il primo che rileva), seguito poi dal LED rosso di allarme.
Modalità Relé / BUS
Il ponticello J-BUS, situato sulla scheda tra i LED rosso e
verde, viene usato per configurare la modalità di
funzionamento del rivelatore (vedi figura al lato).
Modalità Relé Modalità BUS
