Advanced Contact Technology
www.multi-contact.com 3 / 4
1
3
4
2
5
6
7

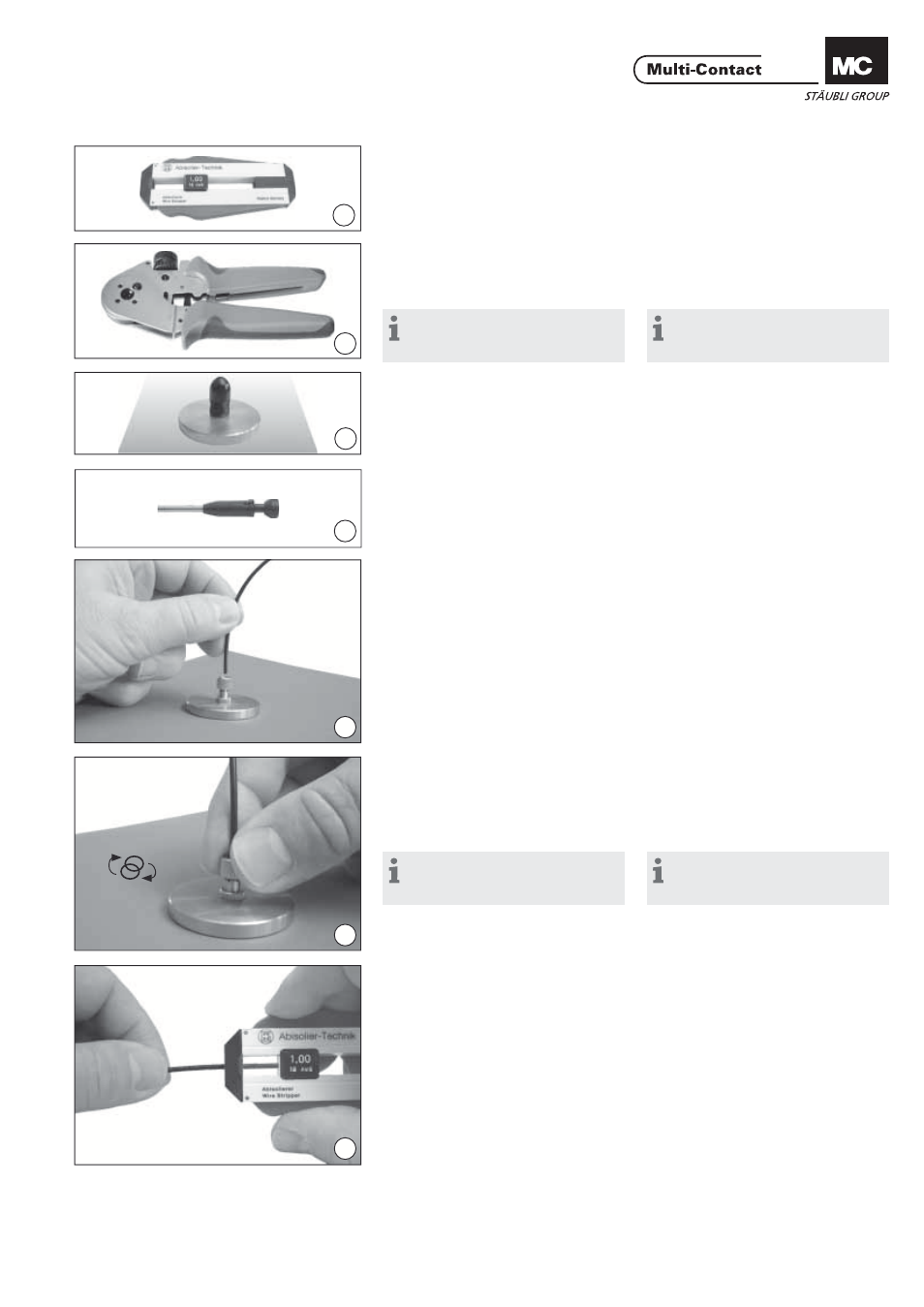

Utensili di montaggio Tools required
(ill. 1)
Attrezzo spelafi li CT-AIWZ/POF
N° d‘ordine: 33.3021 (ill. 1)
Stripping tool CT-AIWZ/POF
Order No. 33.3021
(ill. 2)
Pinza per crimpare CT-CZ/POF
N° d‘ordine: 33.3020 (ill. 2)
Crimping pliers CT-CZ/POF
Order No. 33.3020
Avvertenza:
Si vedanole istruzioni di montaggio
MA065, www.multi-contact.com
Note:
See Bedienungsanleitung MA065
www.multi-contact.com
(ill. 3)
Disco abrasivo CT-PS/POF
N° d‘ordine: 33.3023
Carta abrasiva grana 1000
(non fornita in dotazione) (ill. 3)
Polishing disc CT-PS/POF
Order No. 33.3023
Polishing paper 1000 grit
(not included)
(ill. 4)
Attrezzo di smontaggio CT-AWZ/POF
maschio/femmina,
N° d‘ordine: 33.3022 (ill. 4)
Extraction tool CT-AWZ/POF
pin/socket, Order No. 33.3022
Preparazione del cavo Cable preparation
(ill. 5)
Utilizzare cavi di tipo POF (Plastic Opti-
cal Fibre). Ø esterno 2,2mm, Ø fi bra
ottica 1mm. Tagliare il cavo POF alla
lunghezza desiderata e fi ssarlo sul dis-
co abrasivo per lucidare la superfi cie
di contatto. Il cavo dovrebbe sporgere
di 0,5mm. (ill. 5)
The used cable type is POF (Plastic
Optical Fibre). Outside-Ø 2,2mm,
fi bre Ø 1mm.
Cut the POF cable to the desired
length. Insert and fi x the cable into
the polishing disc. The cable should
protrude approx. 0,5mm.
(ill. 6)
Lucidatura della superfi cie di contatto
di una fi bra ottica con disco e carta
abrasiva di grana 1000. (ill. 6)
Grind down the fi bre end with the
polishing disc and polishing paper,
1000 grit.
Avvertenza:
I migliori risultati si ottengono con
una lucidatura ad acqua.
Note:
The polishing paper must be wet-
ted with wather.
(ill. 7)
Spelare il cavo POF con l’attrezzo
spelafi li CT-AIWZ/POF.
- Contatti maschi 19mm
- Contatti femmina 14mm (ill. 7)
Strip the POF cable with the stripping
tool CT-AIWZ/POF
- Pin contacts 19mm
- socket contacts 14mm.
