MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 2
PASSE-PARTOUT LINEA FORMA PURO pag. 6
Capitolo 2 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata
MURO PERIMATRALE MURO PERIMATRALE
50
PARETE
CARTONGESSO
PASSE-PARTOUT
1133
493
ARBITRARIA

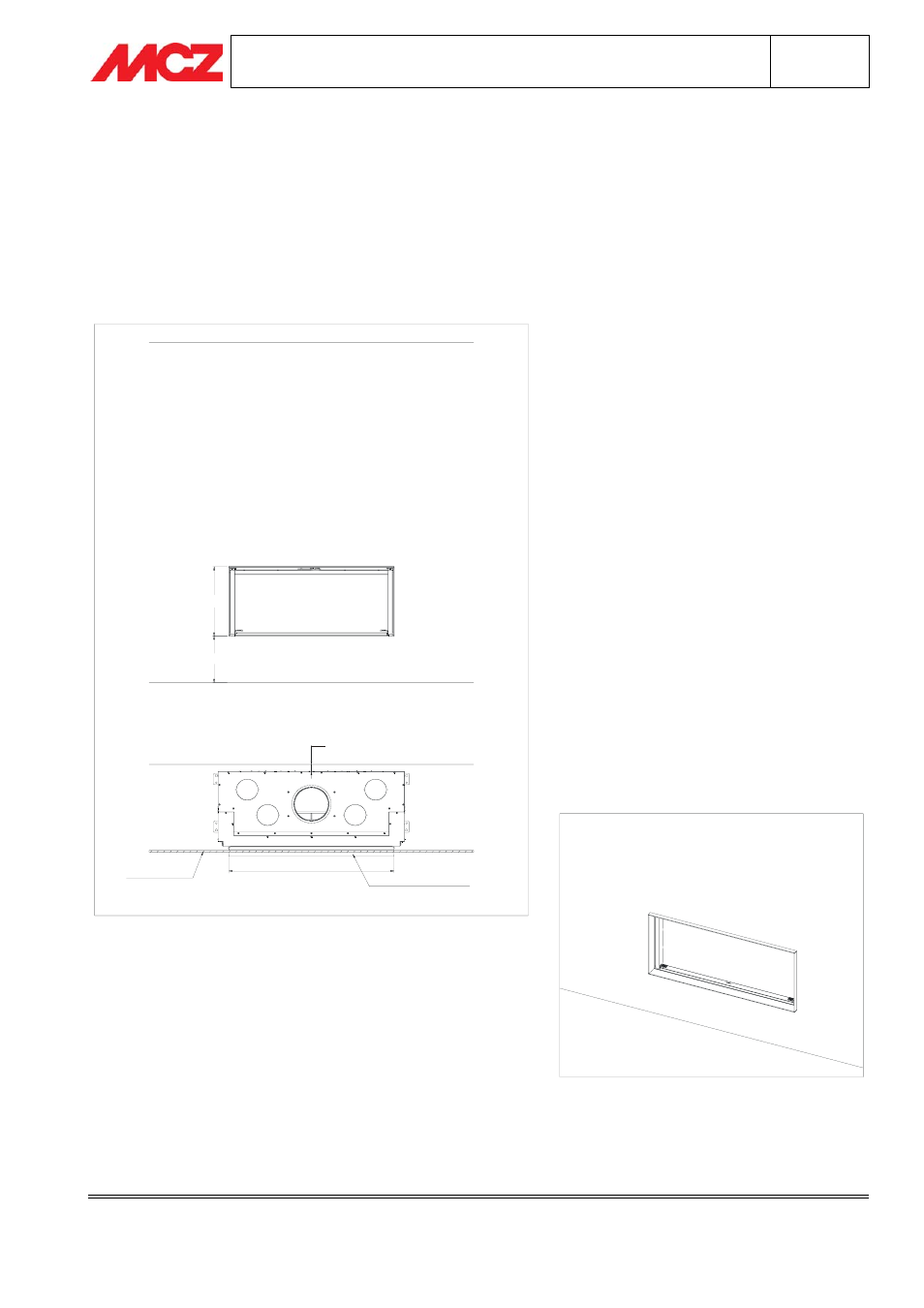

2. RIVESTIMENTO PASSE-PARTOUT CON TERMOCAMINI
FPURO65/FPURO75/FPURO95/FPURO115
Il Rivestimento Passe-partout è un rivestimento ad incasso, ovvero il termocamino è completamente incassato
nella parete: è necessario, pertanto, costruire una controparete che sporga da quella perimetrale. La profondità
della parete da costruire in opera è arbitraria purchè vengano rispettate tutte le distanze di sicurezza riguardanti
il termocamino. A tale proposito si rimanda al Manuale d’Installazione e Utilizzo di Forma Puro (FP65, FP75, FP95,
FP115). Il Rivestimento Passe-Partout è facile e veloce da montare. Viene fissato direttamente al termocamino
Forma Puro: non richiede alcun intervento in opera ad eccezione della parete di incasso del monoblocco.
RIVESTIMENTO PASSE-PARTOUT FORMA PURO115
L=1133 MM
H=493 MM
RIVESTIMENTO PASSE-PARTOUT FORMA PURO95
L= 913 MM
H=493 MM
RIVESTIMENTO PASSE-PARTOUT FORMA PURO75
L=703 MM
H=635 MM
RIVESTIMENTO PASSE-PARTOUT FORMA PURO65
L=623 MM
H=597 MM
