MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
MONDRIAN pag. 17
Capitolo 3
Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

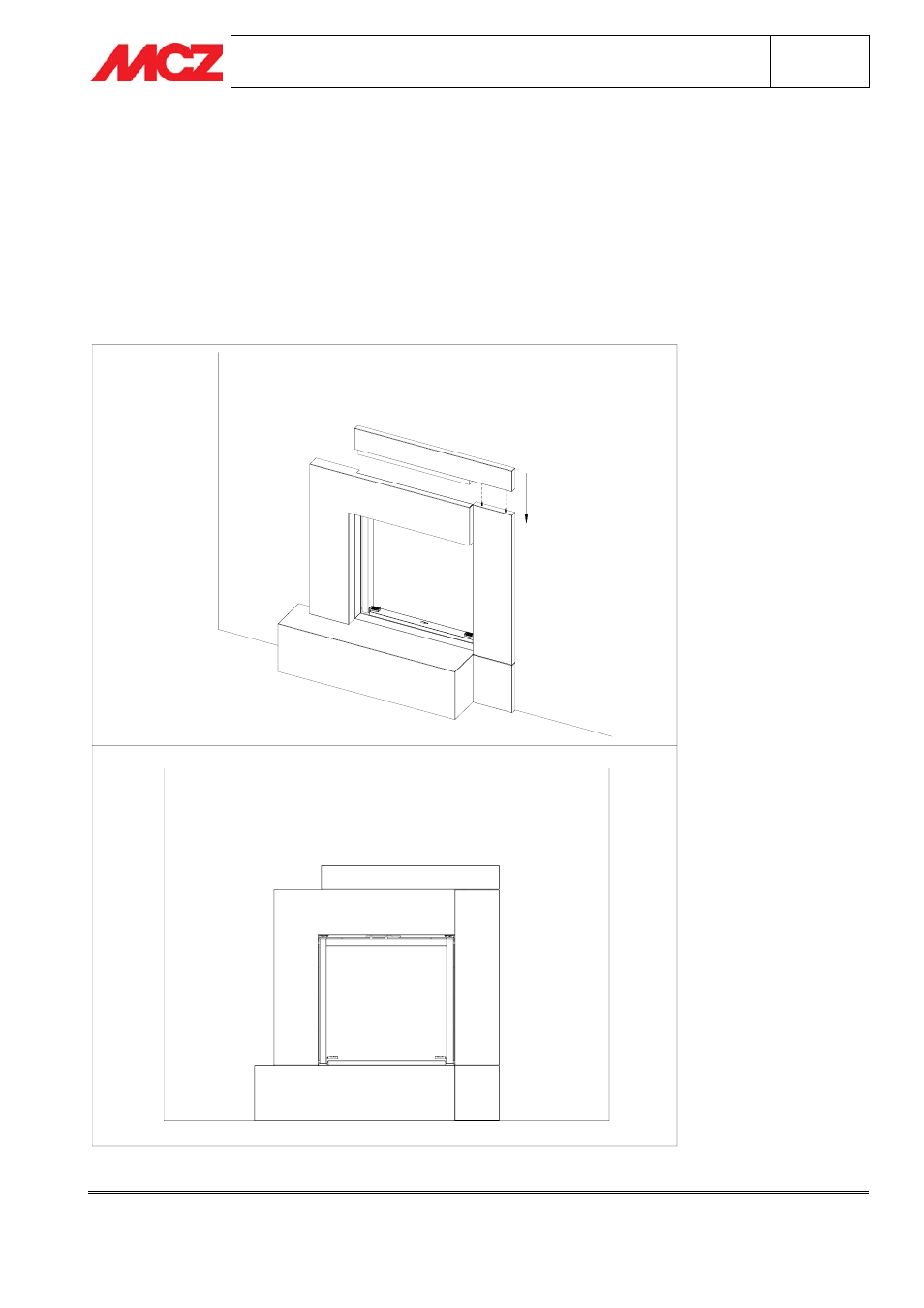

3.11. FASE 10– CAPPELLO MARMO (elemento 9)
Appoggiare il Cappello in marmo sopra la Colonna e la Cornice in acciaio.
I perni della Colonna devono entrare completamente dentro i fori presenti nella parte inferiore del Cappello (se
necessario aggiungere del mastice da marmo per evitare minimi scostamenti dei perni dentro i fori).
La sporgenza inferiore del Cappello deve entrare dentro la Cornice in acciaio appositamente sagomata per la
regolazione millimetrica del Cappello. Nella parte scaricata della Cornice in acciaio sono presenti n.°2 viti M6
mobili sulla cui testa appoggia il Cappello in marmo: dopo aver regolato l’altezza delle viti, si consiglia di
aggiungere una minima quantità di mastice da marmo sulla testa delle viti stesse. A fine montaggio il Cappello
deve risultare a filo con la Colonna in marmo e chiudere perfettamente contro Colonna e Cornice acciaio (vedi
disegno).
