MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 2
RIVESTIMENTO LINE 70 pag. 10
Capitolo 2 Servizio tecnico - Diritti riservati ad MCZ Group S.p.A. - Riproduzione vietata

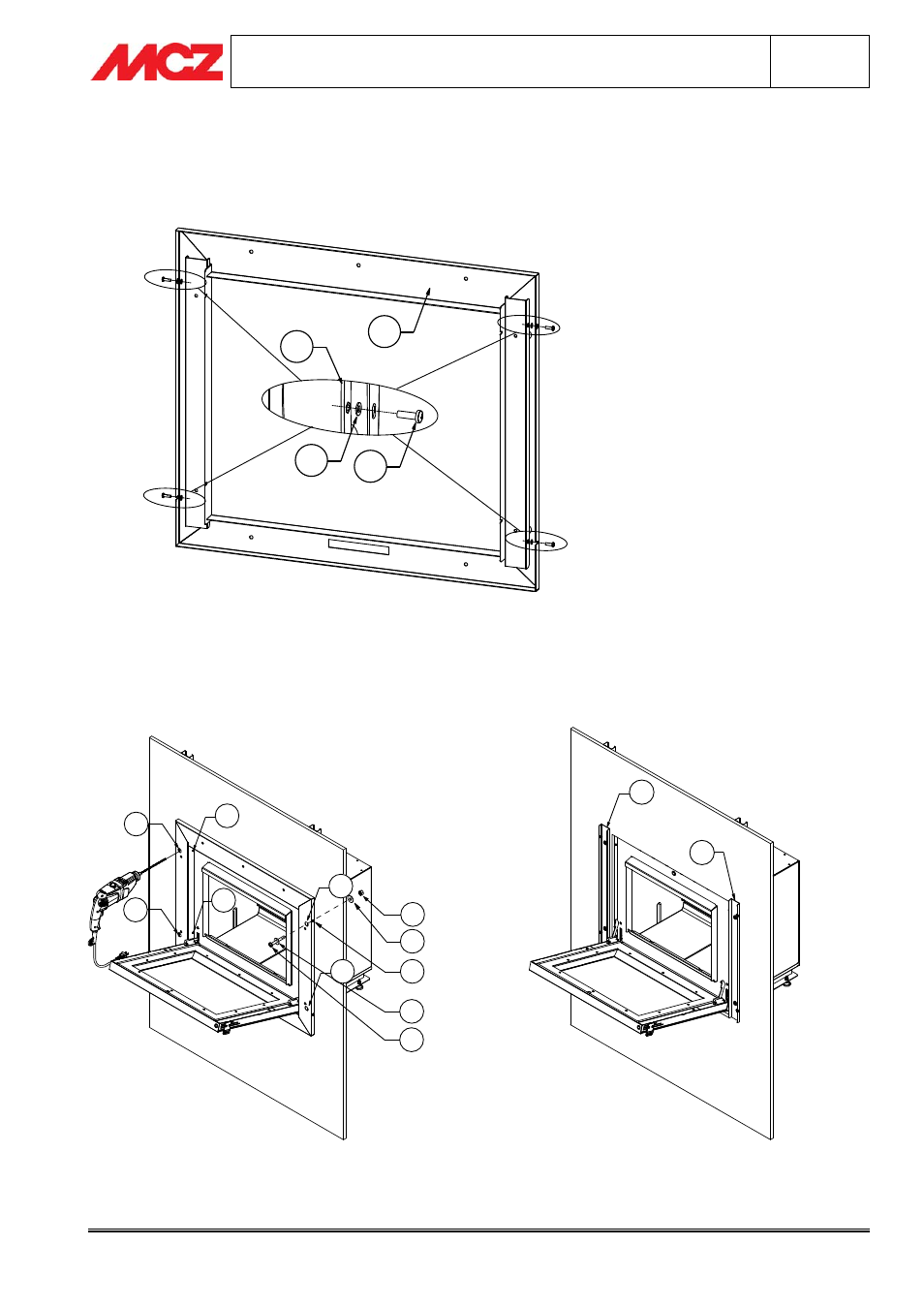

2.2.2. FASE 2 – ASSEMBLAGGIO TELAIO RIVESTIMENTO LINE70
Assemblare il telaio (2) con le staffe (3) mediante le viti (4) ponendo la rondella (9) tra le staffe e il telaio come
mostrato in disegno. Ripetere l’operazione per tutte le quattro viti.
3
9
4
2
2.2.3. FASE 3 – FISSAGGIO TELAIO ALLA PARETE
Fissare il telaio precedentemente assemblato (2+3) del telaio ai profili laterali del Forma Vivo in corrispondenza
dei fori che fissavano la cornice precedentemente tolta (par.2.2) usando le stesse viti.
Forare con punta da 6,5 mm in corrispondenza dei quattro fori (B). Fissare l’intera struttura con le viti in
dotazione (6,7,8) sui fori (B), come indicato nel disegno. Vengono così bloccate le staffe (3) alla parete.
A
B
A
B
B
8
6
6
7
4
B
3
3
Svitare le quattro viti (4) ed eliminare le quattro rondelle (9).
Allentare le quattro viti (A), togliere il telaio (2) lasciando avvitate alla parete le due staffe (3).
