3.5. PHASE 4 – MONTAGE DE LA DALLE FOYÈRE (élément 2)
N.B. MANIPULER AVEC SOIN TOUS LES COMPOSANTS EN ACIER INOX AFIN D'ÉVITER TOUT
DOMMAGE DÛ AUX RAYURES OU ÉRAFLURES NON RÉPARABLES.
N.B. LA DALLE FOYÈRE DE L'HABILLAGE GUTTUSO (AUSSI BIEN DANS LA VERSION EN ACIER INOX
QUE DANS LA VERSION EN PIERRE PIASENTINA) DOIT ÊTRE SOUTENUE EN PHASE DE MONTAGE,
CAR LE POIDS DE LA PARTIE APPARENTE PROVOQUE LE RENVERSEMENT DE LA PIÈCE. IL EST
VIVEMENT CONSEILLÉ D'INSTALLER DES SUPPORTS TEMPORAIRES SOUS LA DALLE FOYÈRE
JUSQU'À CE QUE LA FIXATION SOIT TERMINÉE

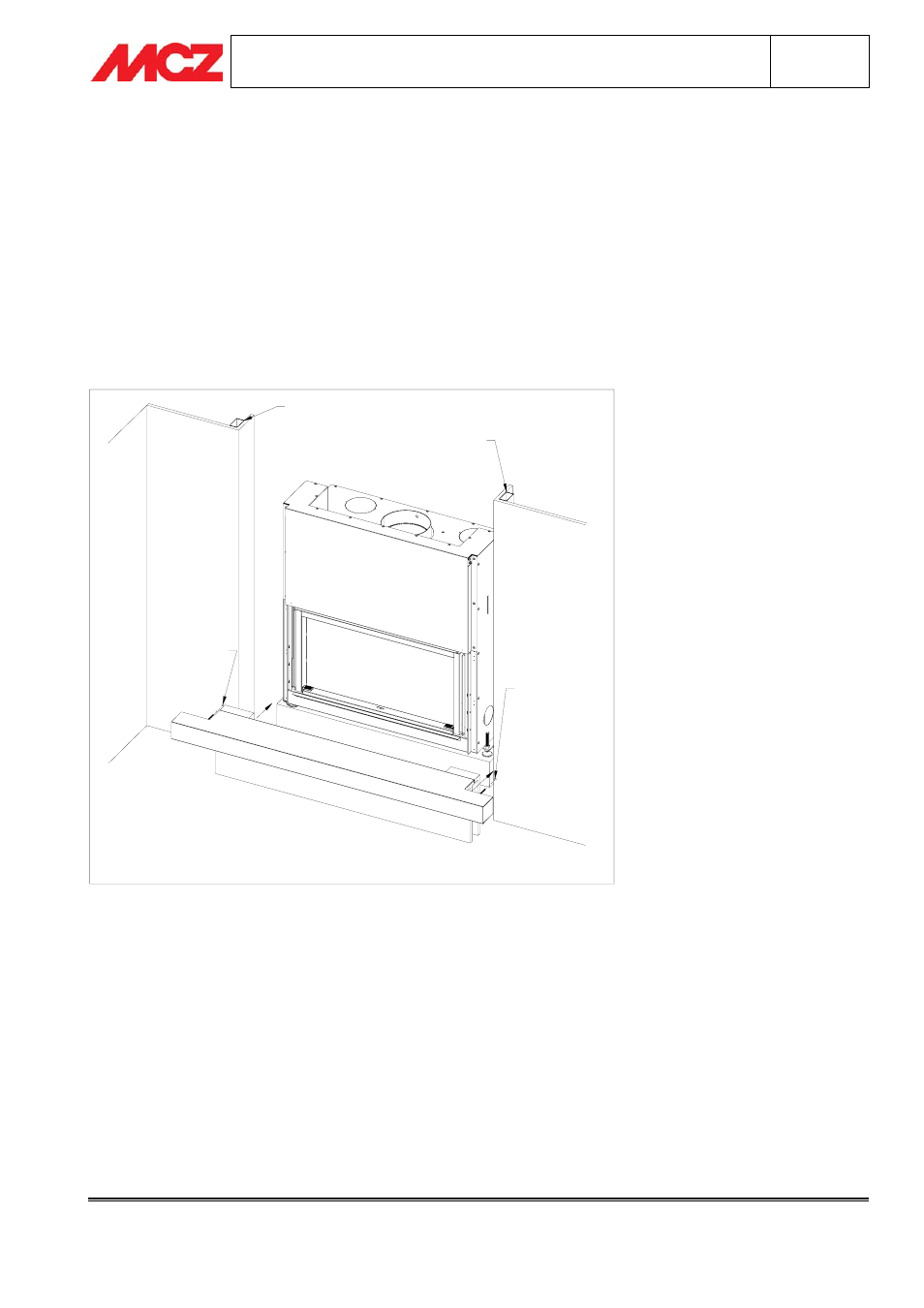

Approcher la Dalle Foyère (élément 2) à la contre-paroi : percer cette dernière à hauteur des barres filetées (d.
6 mm) présentes sur la partie arrière de la Dalle foyère.
FORO PER
BARRA
FILETT.
FORO PER
BARRA FILETT.
MONTANTI
IN ACCIAIO
MONTANTI
IN ACCIAIO
Approcher la Dalle Foyère à la contre-paroi en faisant entrer les barres filetées dans les trous à peine réalisés.
Fixer la Dalle Foyère en utilisant les écrous fournis (Écrous M6 Inox). Pour plus de sécurité, il est conseillé
d'utiliser n°2 écrous pour chaque barre filetée (écrou et contre-écrou).
À la fin du montage, éloigner les supports temporaires.
