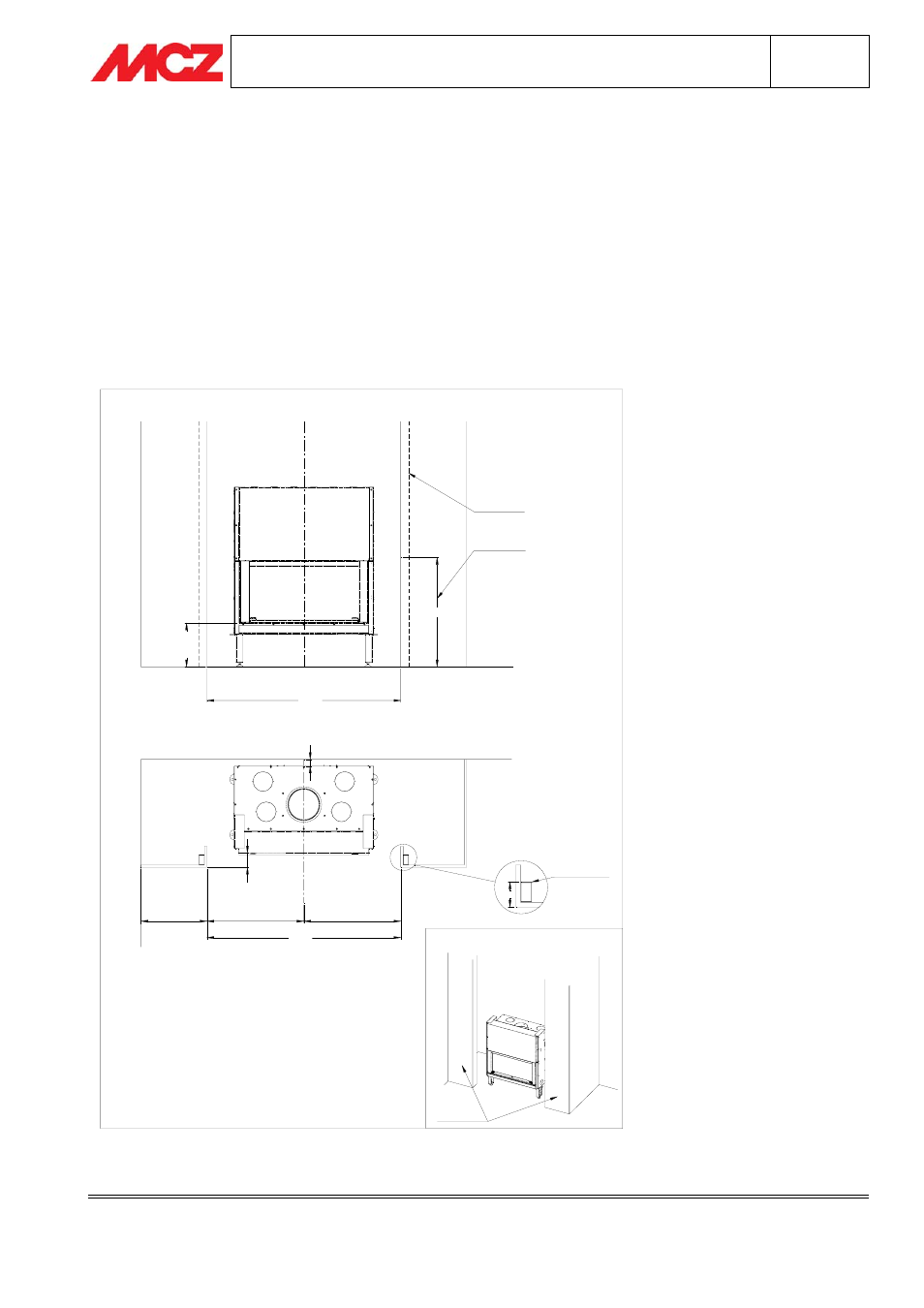

3.3. FASE 2 – PREPARAZIONE CONTROPARETE
Prima di procedere con il montaggio del rivestimento Guttuso è necessario realizzare i due fianchi laterali della
controparete, completi di montanti in acciaio in appoggio al pavimento. I montanti devono coprire una distanza
pari a 10 cm rispetto alla parete frontale a vista (questa distanza assicura che il supporto cappa venga fissato al
montante).
N.B. Verificare l’ ingombro del Piano Fuoco prima di costruire la controparete in quanto i fianchi di
questa ultima devono adattarsi perfettamente alla sagoma del Piano Fuoco stesso. Se necessario
modificare la distanza tra un fianco laterale e l’altro (se ≠ da 1470 mm) adattando il foro alle
dimensioni reali.
1470
1470
108
830
MONTANTE
IN ACCIAIO
ALTEZZA
MINIMA DEL
MONTANTE
=
=
MURO PERIMETRALE
M
U
R
O
P
E
R
IM
E
T
R
A
L
E
VARIABILE
DISTANZA DI
SICUREZZA
333=H
PROF.
COPRIB.
MONTANTI
IN ACCIAIO
100
CONTRO
PARETE
