MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
GOYA pag. 10
Capitolo 3
Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vietat

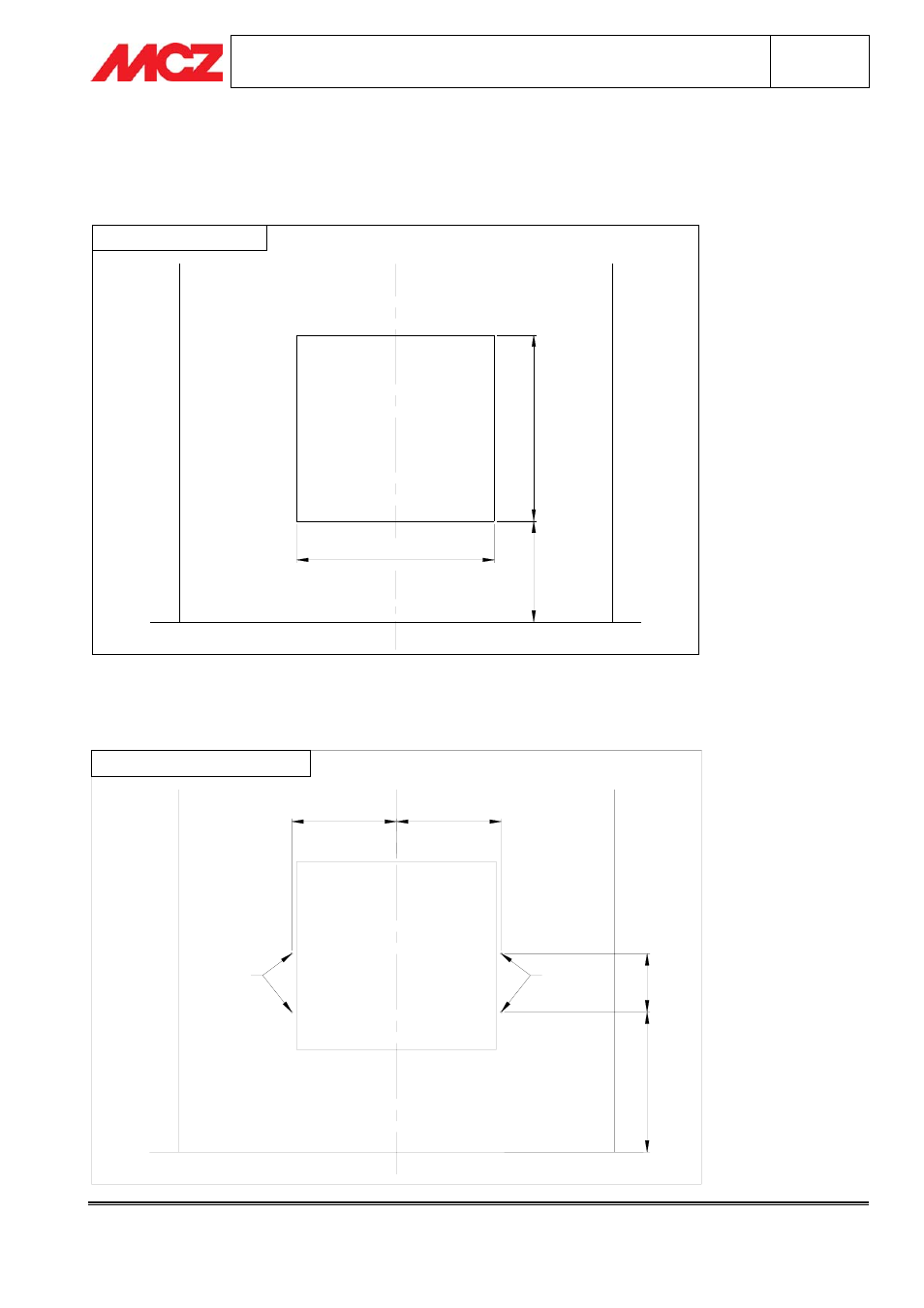

3.4. FASE 3 – PREPARAZIONE PARETE D’ICASSO
Preparare la parete di incasso utilizzando del materiale ignifugo (ad esempio cartongesso ignifugo). Predisporre
un’apertura di dimensioni 685X645 mm, a 350 mm dal pavimento.
64
5
685
35
0
PARETE D'INCASSO
Si consiglia di realizzare n.°4 fori passanti D=13 mm nelle posizioni indicate nel disegno: i fori sono utili per
facilitare il fissaggio della Cornice Goya alla parete d’incasso. Si consiglia di verificare in loco l’esatta posizione dei
fori avvicinando la cornice Goya alla parete.
20
0
48
0
361
FORO
Ø13 MM
361
FORO
Ø13 MM
SCHEMA POSIZIONE FORI
