MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
GAUGUIN pag. 13
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. - Riproduzione vieta

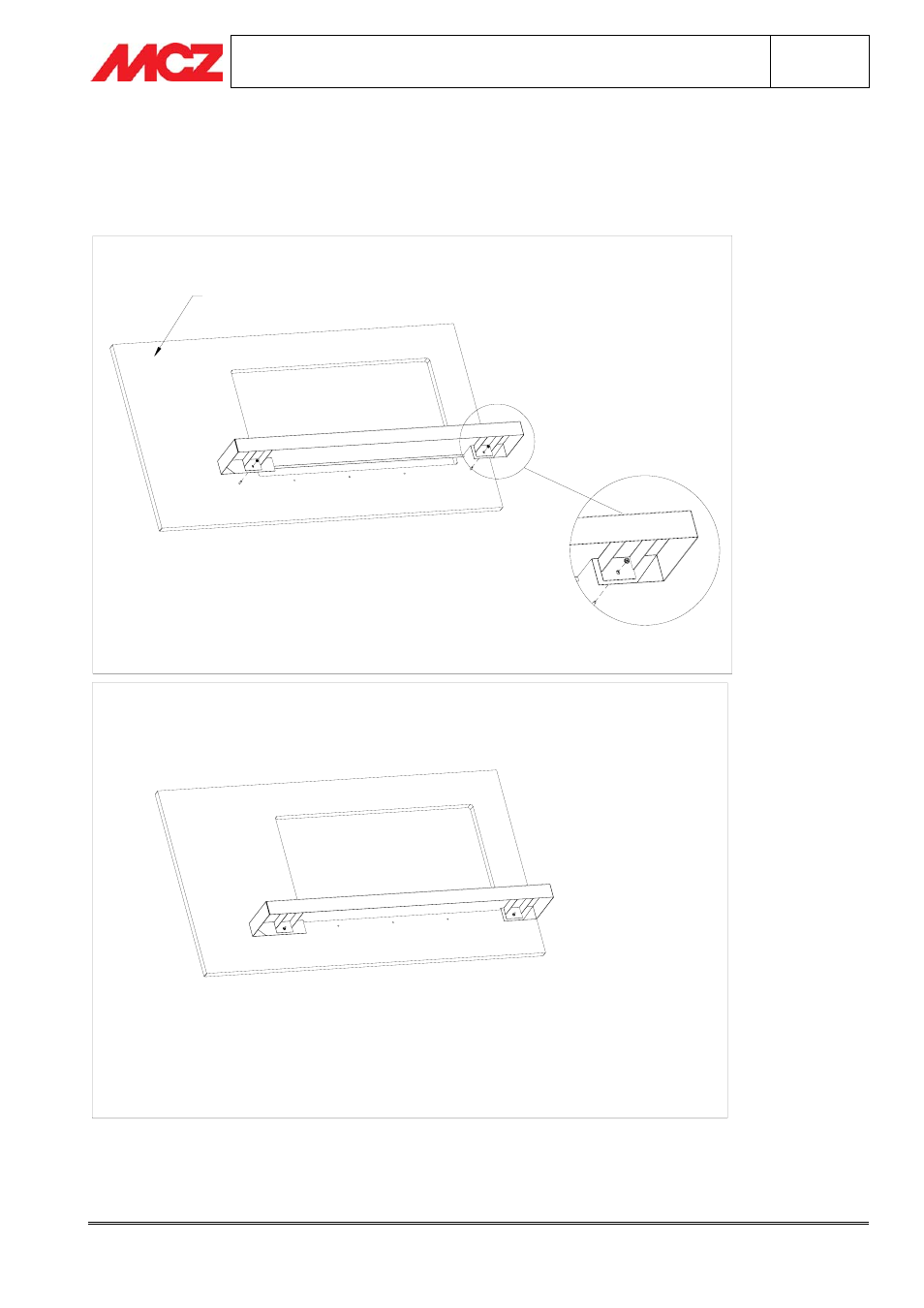

Incastrare il piano fuoco (6) in acciaio inox dentro la cornice in Ardesia (5) facendolo scendere fin tanto che i fori
del piano fuoco risultino concentrici con quelli della cornice Ardesia. Aggiungere n.° 2 staffe (7) facendo
attenzione che il piano fuoco appoggi sulle staffe stesse. Fissare i tre elementi (cornice Ardesia, piano fuoco e
staffa) utilizzando n.°2 viti M5X50 c/flangia (passanti dal lato posteriore verso il lato anteriore) bloccate con n.°2
dadi flangiati FD M5.
LATO A VISTA
Il lato dx del piano fuoco deve risultare a filo con il lato dx della cornice (guardando la porta del Forma Puro 95 e
spalle verso il centro stanza)
Aggiungere le altre staffe sempre aderenti al piano fuoco e fissate con vite M5 e dado flangiato M5.
