5°- Completare l’installazione fissando copritubo esterno-copritubo interno
utilizzando le viti brunite d.3.5 mm (sfruttare la foratura del materiale).

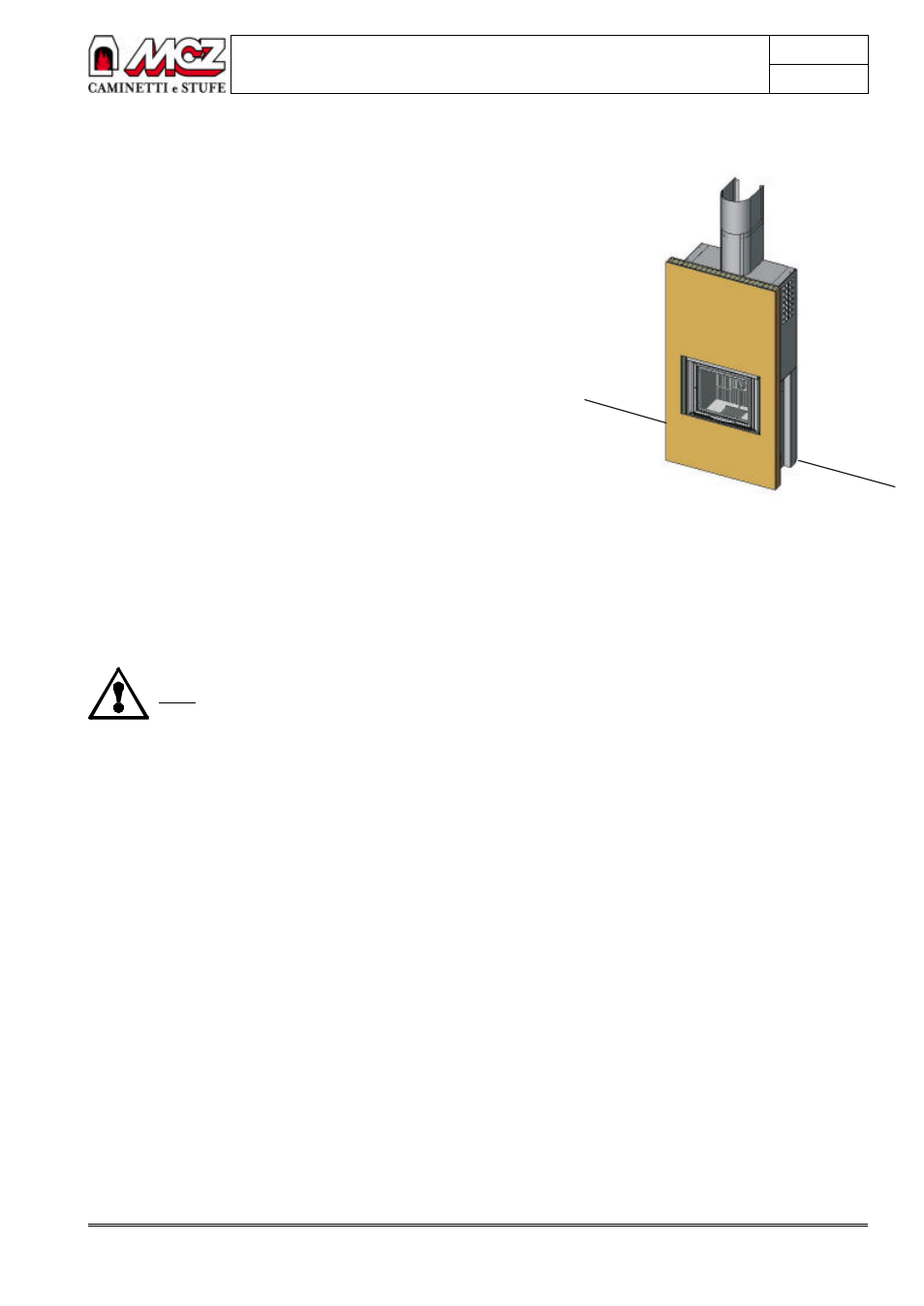

A fine operazione l’assieme scambiatore (monoblocco e telaio in
cartongesso) e copritubo estensibile deve risultare come da figura 10.
FIGURA 10
4.1.3. TUBO REGOLABILE IN ALTEZZA
L’accessorio Tubo regolabile in altezza è utilizzabile
solo nei casi in cui la canna fumaria sia coassiale con il
tubo per l’uscita fumi del termocamino: in questa
situazione non dovrebbe essere necessario togliere il
semitrancio dal cappello (vedi figura 11)
1°- Misurare accuratamente lo spazio compreso tra il cappello dello
scambiatore ed il soffitto. E’ assolutamente necessario fissare il
tubo interno a quello esterno prima dell’assemblaggio
dell’accessorio con lo scambiatore: si consiglia di mantenere
qualche cm d’aria tra la sommità del tubo estensibile ed il
soffitto, al fine di facilitare il posizionamento finale dell’accessorio
(per il fissaggio dei due elementi utilizzare le viti brunite d.3.5 mm).
2°- Tubo esterno Allargare il tubo esterno (con il tubo interno fissato
provvisoriamente) fino ad avvolgere il raccordo alla canna fumaria.
Chiudere il tubo esterno utilizzando le viti brunite d.3.5 mm. (vedi figura
12). Assicurarsi che sia perfettamente in asse con lo scambiatore e
fissare il tubo esterno usufruendo dei fori del materiale.
