3.6. FASE 5 – PREPARAZIONE PARETE D’INCASSO
Preparare la parete di incasso utilizzando materiale ignifugo (ad esempio cartongesso ignifugo) ed almeno n.°
2 montanti in acciaio necessari per il fissaggio della cornice in marmo (mediante barre filettate passanti e
bloccate posteriormente con dado-controdado).
Predisporre un’apertura di dimensioni 710X630 mm alla distanza desiderata dal pavimento (in funzione
dell’altezza del Forma Puro65) e n.°4 fori nelle posizioni indicate nel disegno. Completare la parete con i
montanti disposti a filo apertura, in senso verticale o comunque in corrispondenza dei n.°4 fori (per una maggior
sicurezza si consiglia di ulizzare doppio montante per postazione).
763
FORO PER
BARRA
FILETTATA
=
=
MONTANTE
MONTANTE
PAVIMENTO
MONTANTE
PAVIMENTO
MONTANTE
710
=
=
VARIAB
ILE
630
38
6
FORO PER
BARRA
FILETTATA

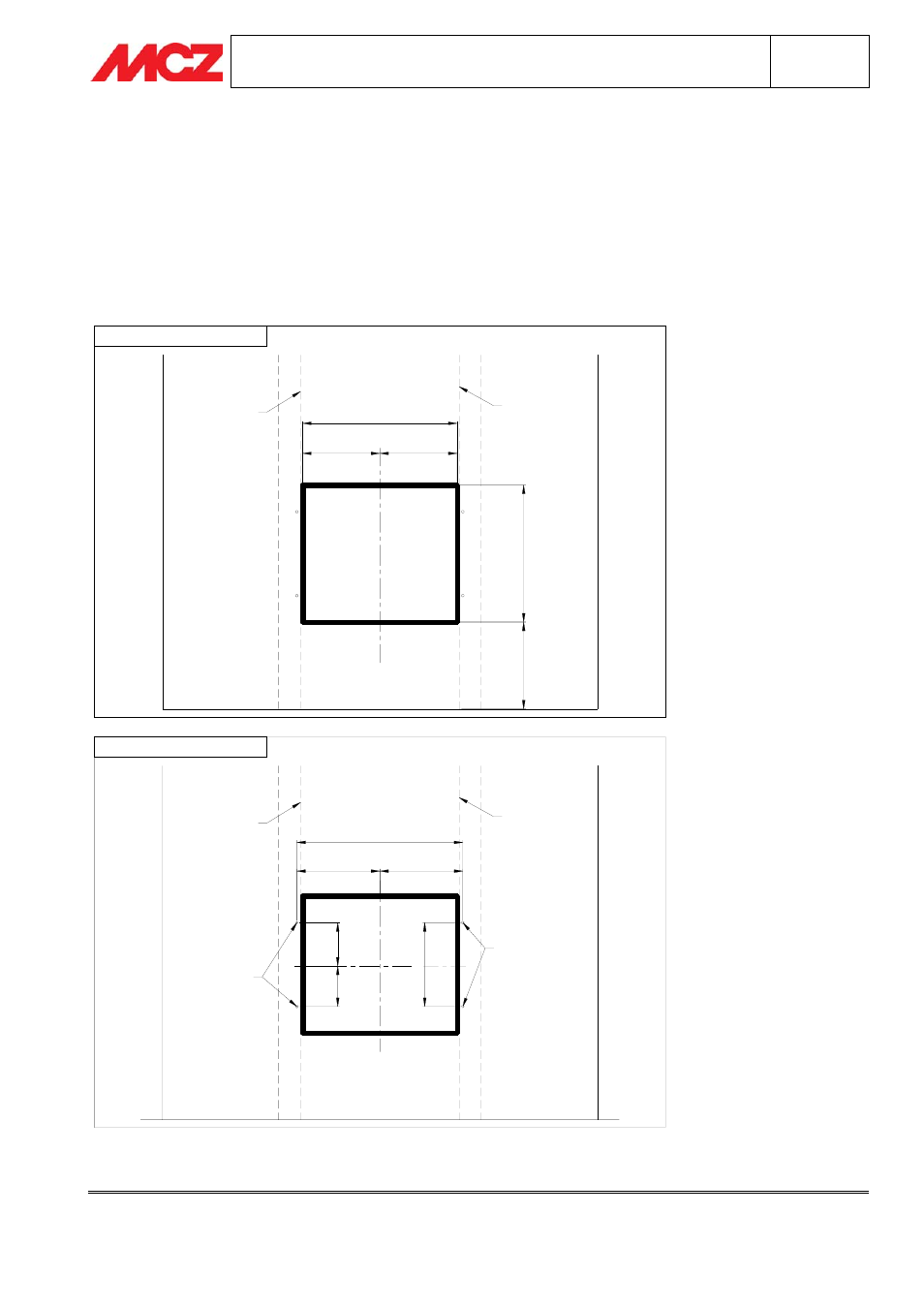

SCHEMA POSIZIONE FORI
PARETE D'INCASSO
20
0
18
6
Posizionare la parete con l’apertura in asse con il termocamino ed a filo con Spalle, Profilo Inferiore e Profilo
Superiore.
