MANUALE D’INSTALLAZIONE E UTILIZZO Capitolo 3
DE CHIRICO pag. 11
Capitolo 3 Servizio tecnico - Diritti riservati ad MCZ S.p.A. -
Riproduzione vietata

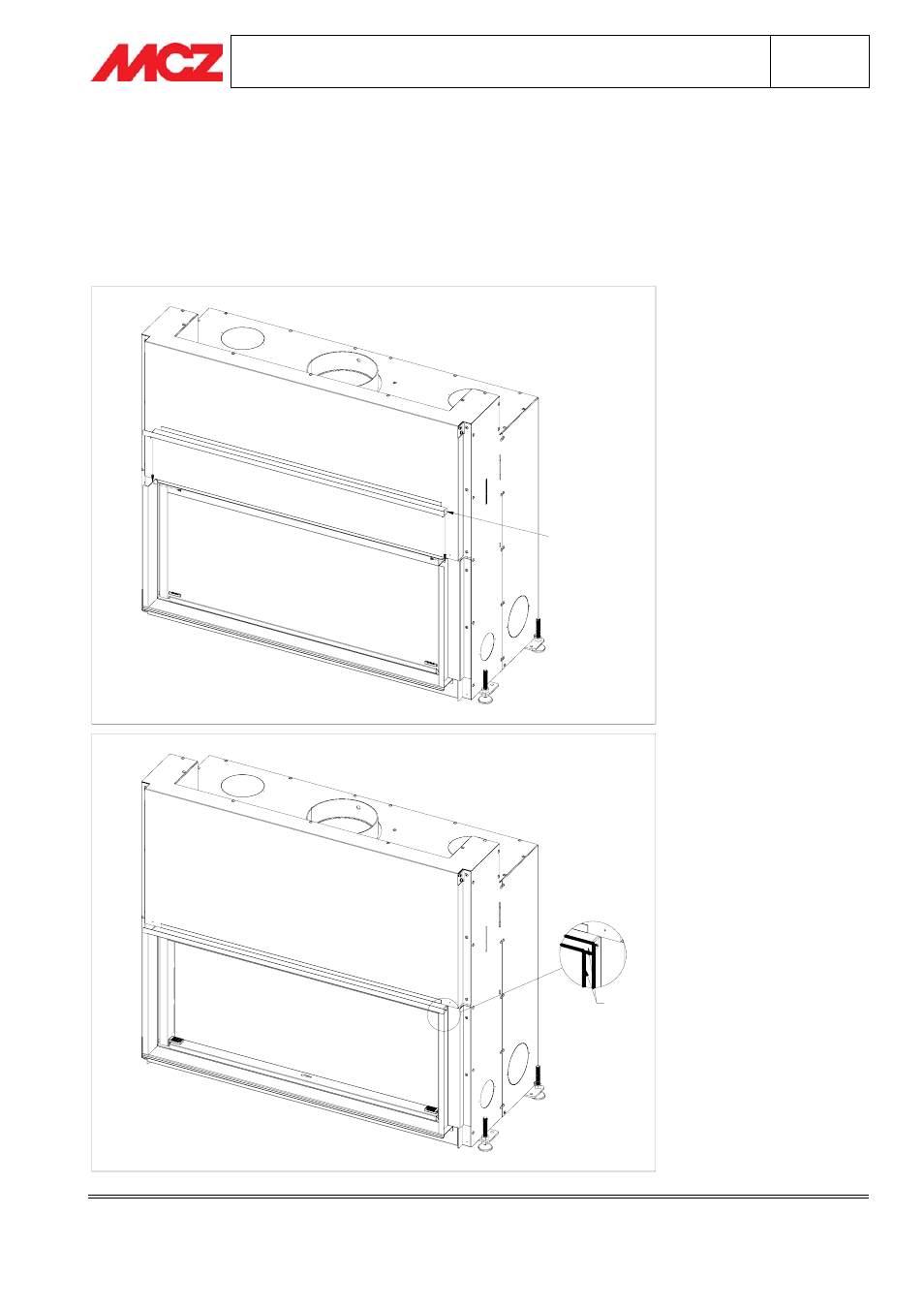

3.5. FASE 4 - MONTAGGIO SUPPORTO CAPPA (elemento 4)
Adagiare il Supporto Cappa sopra le Spalle (elementi 2 e 3) in modo che le alette laterali dell’elemento 4 si
posizionino nella parte interna (non a vista) degli elementi 2 e 3. Fissare il Supporto Cappa utilizzando n.°2 Viti
PH-AB 3,5x9,5 in dotazione.
A fine montaggio la struttura costituita da Profilo Copribordo De Chirico –Spalle- Supporto Cappa deve risultare
rigida e solidale al termocamino Forma Puro115.
ALETTA
LATERALE
A FILO
