3.3. FASE 2 –PARETE D’INCASSO
La parete d’incasso deve essere realizzata in opera utilizzando un materiale ignifugo (ad esempio cartongesso
ignifugo): deve, inoltre, essere autoportante e provvista di montanti in metallo posizionati in direzione verticale
ed in appoggio al pavimento.

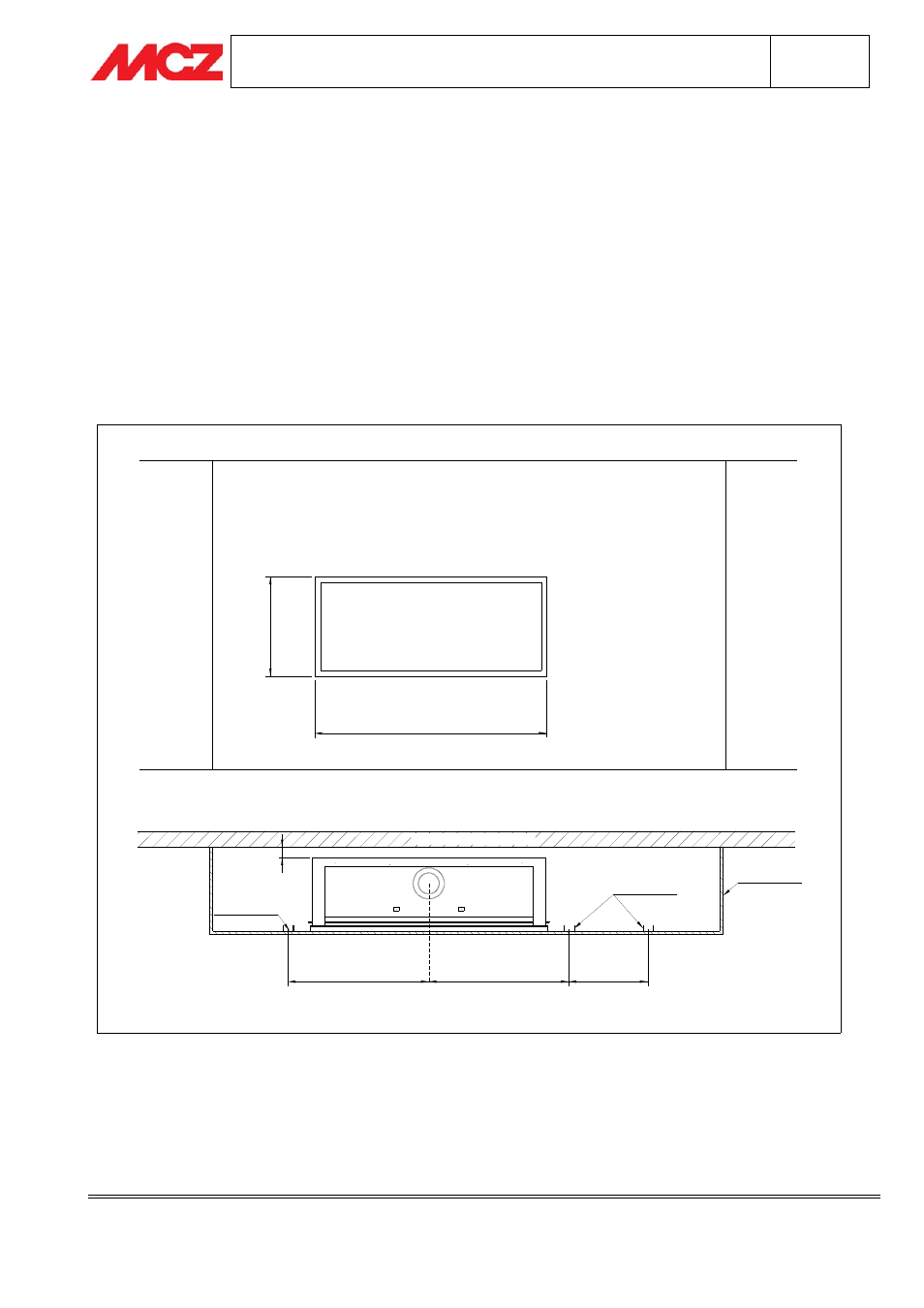

Praticare un’apertura nella parte frontale della parete d’incasso di dimensioni pari a L=1130mm e H=485mm: la
distanza del foro rispetto al pavimento è funzione dell’altezza del Piano Fuoco (Vedi paragrafo 3.1 Fase1 –
Posizionamento Termocamino Forma Gas115 e figura sottostante). Armare la parete posizionando n.°3 montanti
in acciaio (per una maggior sicurezza si possono impiegare n°6 montanti incastrati a due a due).
Allestendo la parete d’incasso come da indicazioni, la Cornice De Chirico viene fissata agli elementi in acciaio.
684
PARETE PERIMETRALE
50
PARETE
D'INCASSO
MONTANTE
ACCIAIO
MONTANTE
ACCIAIO
485
INTERASSE MONTANTI
684 385
1130
