Capitolo 4
MANUALE DI INSTALLAZIONE E UTILIZZO
pag.
19
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

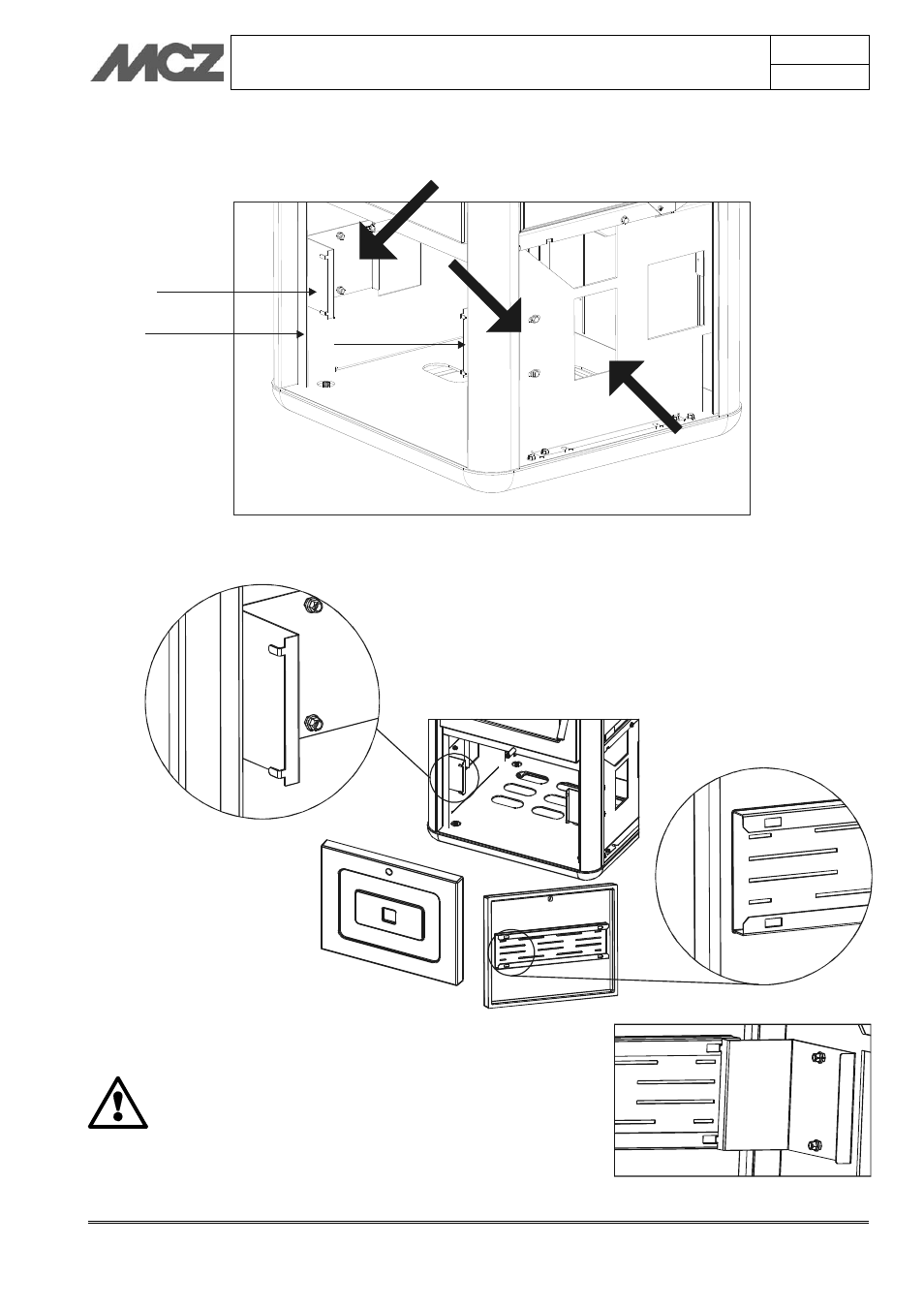

4. A questo entrando nei fori presenti sui fianchi della stufa
allentare le due staffe a destra e a sinistra svitando
leggermente le viti “E”.
E
E
STAFFA
STAFFA
PROFILO
5. Appoggiare la ceramica “F” sul profilo della stufa e fare in
modo che le asole “Y” presenti sulla staffa interna della
ceramica entrino sui ganci “X” della staffa fissata alla stufa.
X
X
Y
Y
F
6. A questo punto è possibile bloccare il pannello alla stufa.
Entrando sempre per i fori presenti sul fianco tirare le staffe
contro la stufa e chiudere le viti.
IMPORTANTE!
Mentre si svolgono le operazioni di fissaggio del
pannello frontale in ceramica assicurarsi sempre di
tenerlo appoggiato alla struttura, altrimenti se si
rovescia potrebbe rompersi.
Unione asola Y con gancio X
