KIT COMFORT AIR SLIM Capitolo 2
MANUALE DI INSTALLAZIONE E UTILIZZO pag.
13
Kit comfort air Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata

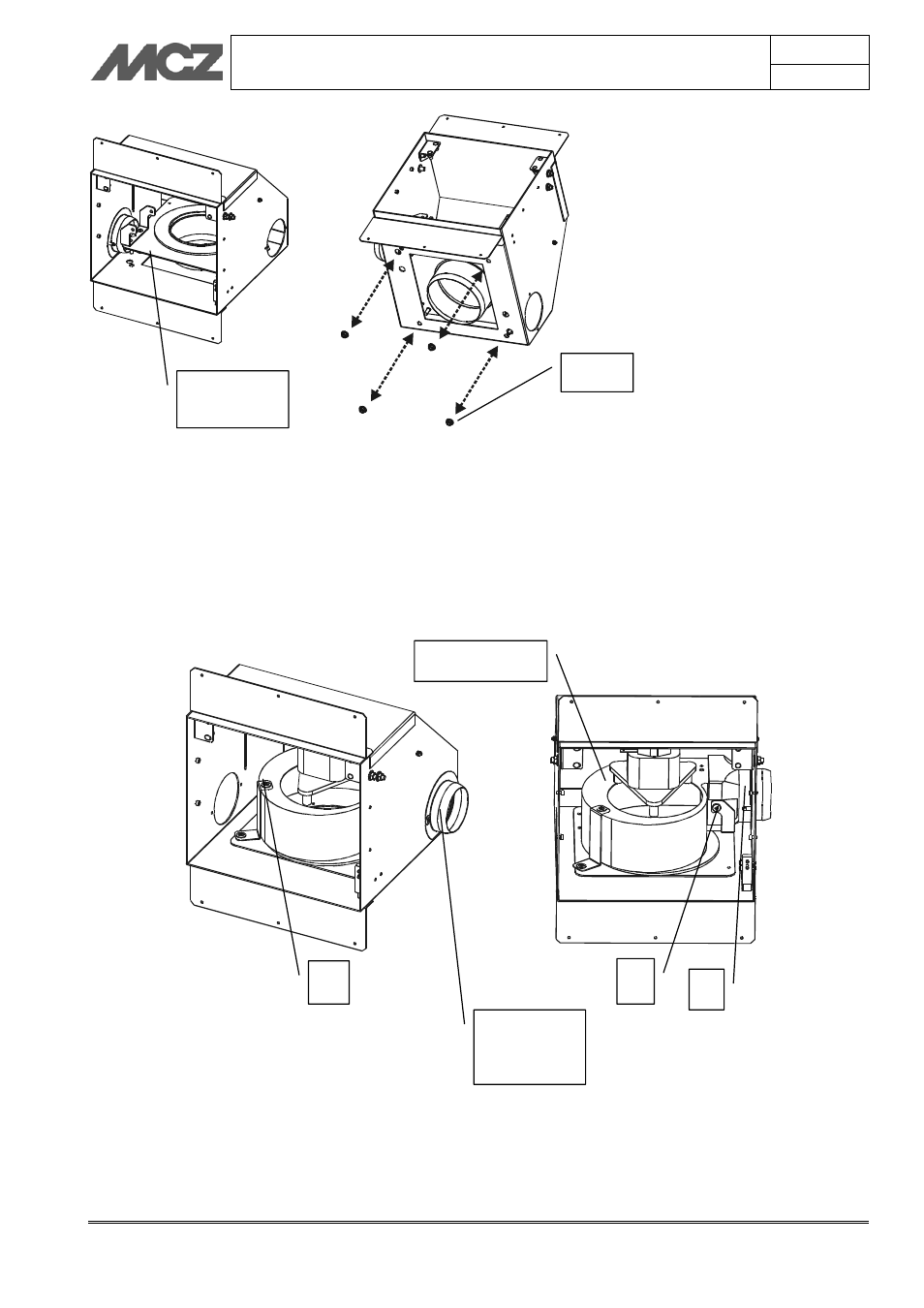

 Ruotare la piastra di 180° e fissarla nuovamente alla scatola del kit.
 Togliere la flangia esterna ed interna svitando le due viti e posizionarla in corrispondenza dell’altro foro.
 Ruotare anche il ventilatore di 180° e fissarlo con le viti “R” e “S”.
 A questo punto il ventilatore risulta nuovamente fissato.
 Rimettere il manicotto in gomma “Q”
 Rimontare lo sportello interno, chiudere lo sportello esterno e procedere con l’installazione del kit a
parete.
DADO
PIASTRA
INFERIORE
R S
FLANGIE
PER USCITA
ARIA A DX
VENTILATORE
Q
